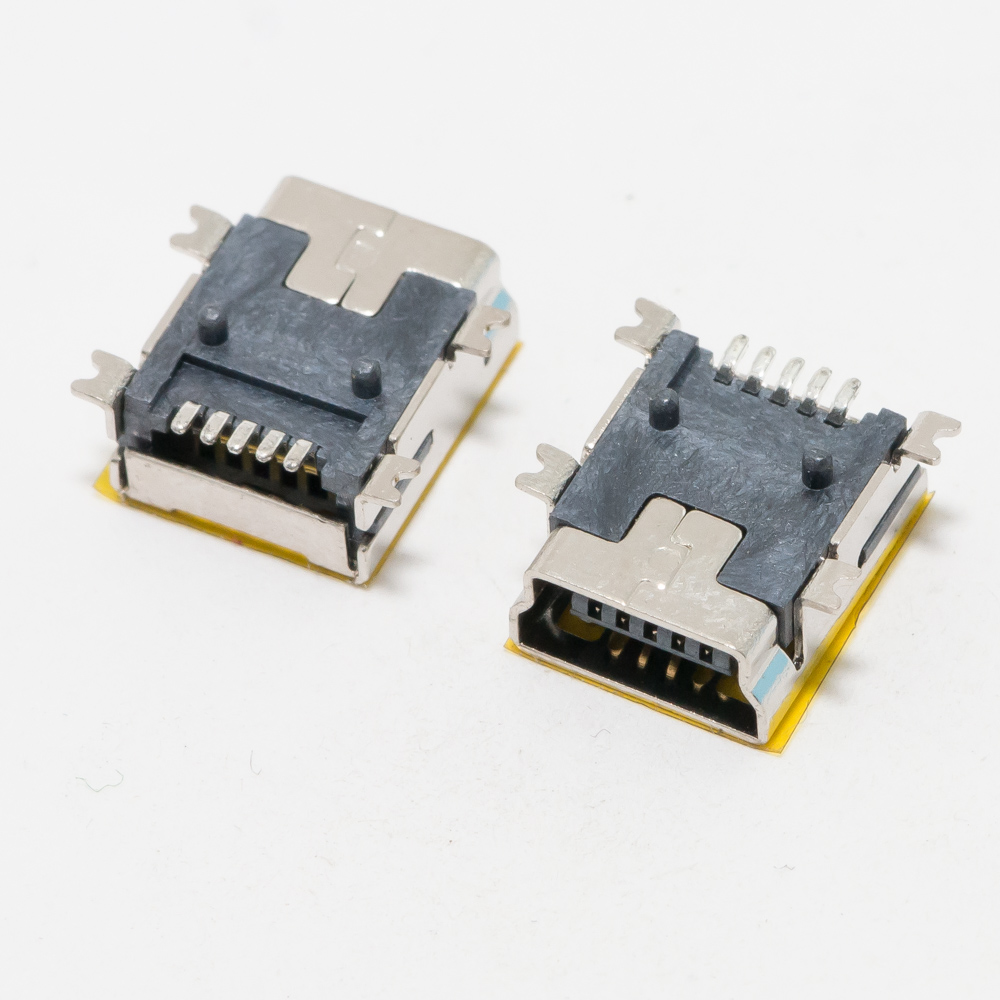

Разъем mini USB для смартфона 1260

Конечно, вот подробное описание и технические характеристики для разъема mini USB для смартфона, условно обозначенного как 1260.

Этот номер (1260) является распространенным внутренним или каталожным номером, используемым поставщиками запчастей для обозначения конкретного типа разъема.

Описание

Разъем mini USB (5-pin) для смартфона — это сменный компонент, предназначенный для ремонта платы устройства. Он служит универсальным портом для зарядки аккумулятора, синхронизации данных с компьютером и подключения периферийных устройств (через OTG-адаптер). Данный разъем является паяемым, то есть устанавливается на материнскую плату с помощью паяльного оборудования (паяльника, фена). Он пришел на смену более крупному mini-USB и был в свою очередь вытеснен micro-USB и USB Type-C.

Основное назначение: Восстановление функции зарядки и передачи данных при физическом повреждении старого порта (расшатывание, отлом контактов, окисление, нестабильное соединение).

Технические характеристики

• Тип разъема: USB 2.0 Mini-B (5 контактов).
• Конфигурация контактов: 5 pin (5 контактов). Стандартное расположение:
  1. VBUS (+5V, питание)
  2. D- (Data-)
  3. D+ (Data+)
  4. ID (в mini-USB обычно не используется, может быть заземлен)
  5. GND (Земля)
• Материал корпуса: Пластик (обычно черный или белый).
• Материал контактов: Позолоченные или луженые медные контакты для лучшей проводимости и защиты от коррозии.
• Ток зарядки: Рассчитан на стандартный ток зарядки USB 2.0 — до 500 мА (0.5А). Фактический ток зависит от контроллера на плате смартфона.
• Способ монтажа: Поверхностный монтаж (SMD). Имеет "усики" для пайки к плате, обеспечивающие механическую фиксацию.
• Габариты (примерные): Совместимы со стандартом mini-USB. Точные размеры корпуса и расположение ножек могут незначительно варьироваться в зависимости от производителя компонента.

Парт-номера и артикулы (аналоги и синонимы)

Номер 1260 — это один из многих внутренних кодов. В каталогах разных поставщиков и на маркетплейсах этот же разъем может встречаться под другими номерами. При поиске рекомендуется проверять визуальное соответствие.

Распространенные альтернативные артикулы:

• 1260 (базовый, самый популярный)
• Mini USB 5 pin
• USB Mini-B SMD Socket
• ZIF-1260 (реже)
• В каталогах ChipDip, TME или AliExpress может обозначаться как "Разъем зарядки mini USB 5 pin для плат".
• Производители компонентов могут иметь свою маркировку (например, Amphenol, Molex).

Важно: При заказе обращайте внимание на визуальное фото разъема, особенно на форму пластикового корпуса и расположение паяльных контактов ("лапок") снизу. Бывают модификации с немного разной геометрией.

Совместимые модели (примеры)

Этот тип разъема использовался в тысячах моделей смартфонов, планшетов, MP3-плееров, фотоаппаратов и другой портативной электроники, выпускавшихся примерно с 2005 по 2015 годы.

Важное примечание: Совместимость определяется не моделью телефона, а точным совпадением разъема по форме и распиновке на материнской плате. Перед покупкой необходимо разобрать устройство и сверить старый разъем с новым по фото.

Известные бренды и серии, где часто встречается подобный разъем:

• Старые смартфоны Samsung: Samsung Galaxy S II (I9100), Galaxy S III (I9300), Galaxy Note (N7000), Galaxy Ace, Galaxy Y, а также многие "кирпичные" телефоны.
• Старые смартфоны Sony Ericsson / Sony: Xperia Arc, Xperia Ray, Xperia Mini Pro и многие другие.
• Старые смартфоны HTC: HTC Desire, HTC Legend, HTC Wildfire.
• Старые смартфоны Nokia (с ОС Symbian и Windows Phone): Nokia N8, Nokia Lumia 520, 620, 720 (в некоторых ревизиях).
• Планшеты: Многие бюджетные планшеты на Android 4.x.
• Прочая техника: Портативные колонки, электронные книги (например, PocketBook), GPS-навигаторы, игровые консоли (PS3 контроллеры), видеорегистраторы.

Рекомендация: Для точного определения разъема вашей модели лучше всего:

1. Найти на плате рядом с разъемом его обозначение (например, J500, CON500, USB1).
2. Сфотографировать снятый старый разъем с разных углов.
3. Использовать для поиска не только номер "1260", но и полное название устройства с добавлением слов "разъем зарядки mini USB" или "charging port flex cable" (если это шлейф с разъемом).
