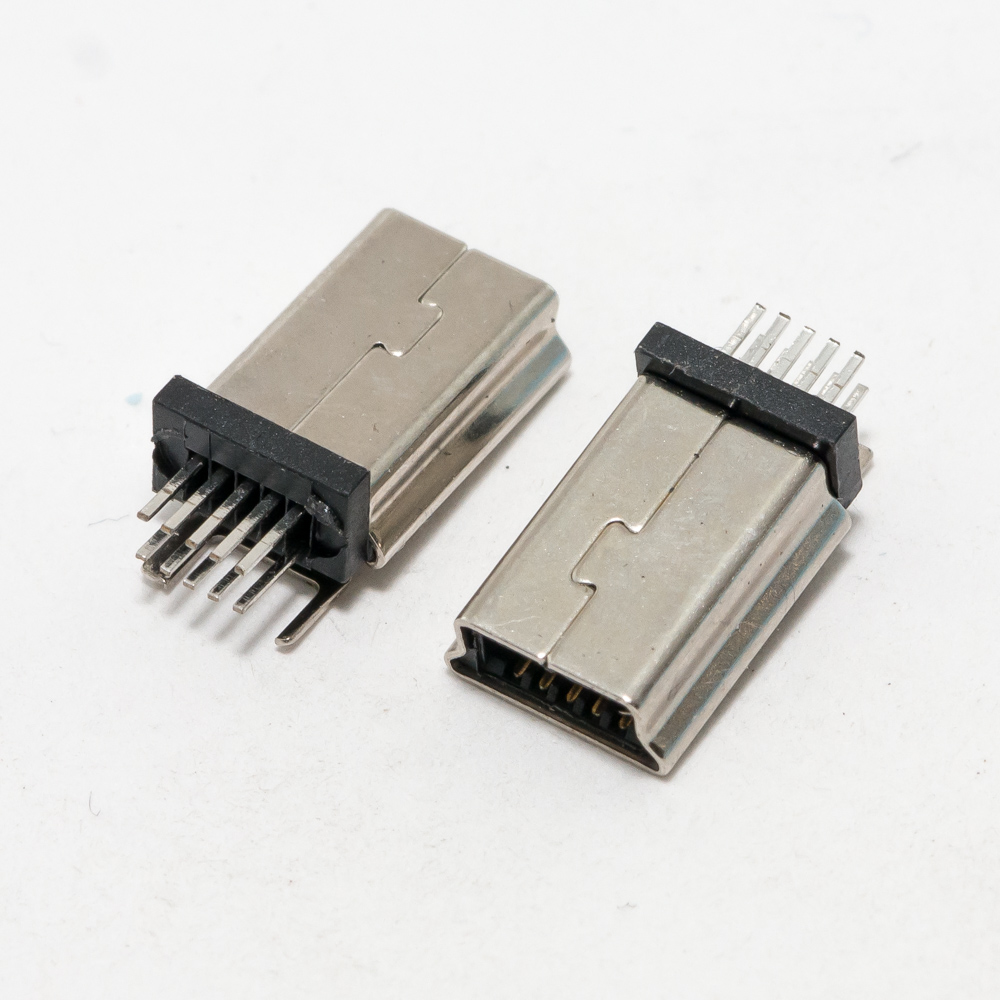

Разъем mini USB 1258

Конечно, вот подробное описание разъема Mini USB, часто обозначаемого по стандарту как Mini-B USB (а код 1258, вероятно, является внутренним номером производителя или парт-номером конкретного поставщика).

Описание разъема Mini USB (тип Mini-B)

Разъем Mini USB (Mini-B) — это уменьшенная версия стандартного разъема USB, широко использовавшаяся в качестве порта для зарядки и передачи данных в портативной электронике в период примерно с 2000 по 2010-е годы. Он был официально стандартизирован в спецификации USB 2.0.

Основное назначение и применение:

• Зарядка и синхронизация мобильных устройств.
• Подключение периферии к компьютерам и ноутбукам.
• Использование в качестве порта данных в различных приборах.

Внешний вид и конструкция:

• Имеет 5 контактов (pin).
• Форма трапециевидная, несимметричная, что теоретически предотвращает неправильное подключение (хотя на практике пластиковый корпус легко повреждался при усилии).
• Гнездо (female, розетка) устанавливается на устройство (например, фотоаппарат, плеер).
• Штекер (male, вилка) находится на конце кабеля.

Исторический контекст: Разъем Mini USB был фактически заменен на более современный и долговечный Micro USB, а позднее — на USB Type-C. С 2007 года USB-IF (организация, разрабатывающая стандарт) рекомендовала прекратить использование Mini USB в новых устройствах в пользу Micro USB. Сегодня он считается устаревшим (legacy).

Технические характеристики (стандарт Mini-B USB 2.0)

1. Тип разъема: USB 2.0 Series Mini-B.
2. Количество контактов: 5.
3. Назначение контактов (распиновка):
   • Pin 1: VBUS (+5V, питание).
   • Pin 2: D- (данные -).
   • Pin 3: D+ (данные +).
   • Pin 4: ID (в разъемах Mini-AB для определения роли хоста/устройства; в Mini-B обычно не задействован или заземлен).
   • Pin 5: GND (земля).
4. Скорость передачи данных: соответствует USB 2.0 — до 480 Мбит/с (High-Speed).
5. Ток заряда: обычно до 500 мА (стандарт USB 2.0), но мог варьироваться в зависимости от устройства.
6. Срок эксплуатации (механическая стойкость): примерно 5 000 циклов подключения/отключения (значительно меньше, чем у Micro USB и USB-C).
7. Габаритные размеры (штекер): примерно 6.85 x 3.15 мм.

Парт-номера (примеры артикулов и кодов производителей)

Код 1258 — это, скорее всего, внутренний код конкретного производителя разъемов или компании, использовавшей его в своих устройствах. Универсального парт-номера "1258" не существует.

Вот примеры реальных парт-номеров разъемов Mini USB от известных производителей электронных компонентов:

• Amphenol / FCI: 10103594-0001LF, 10033594-001LF
• Hirose Electric: UX60-MB-5ST
• Molex: 67503-1020
• JAE Electronics: DX5R033V1
• TE Connectivity: 292303-1
• Cyntec (и многие китайские производители): Обозначаются по физическим параметрам, например, MINI-USB-5P-SMD или MINI-B-5PIN.

Для поиска: Если вам нужен конкретный разъем, лучше всего искать по запросу "USB Mini-B 5 pin socket SMD" (или "THT" для выводного монтажа), указав при необходимости тип корпуса и ориентацию (вертикальный/горизонтальный).

Совместимые модели устройств (примеры)

Разъем Mini USB использовался в тысячах моделей. Вот наиболее известные категории и примеры:

1. Цифровые фотоаппараты и видеокамеры:

• Почти все зеркальные и компактные камеры Canon, Nikon, Sony, Olympus, Panasonic выпуска до ~2012-2014 гг.
• Экшн-камеры GoPro Hero 1, Hero 2, Hero 3 (White/Silver Edition).
• Многие цифровые фоторамки.

2. Портативные медиа-плееры и аудиотехника:

• Creative Zen, Microsoft Zune (первые поколения).
• Многие MP3-плееры от Sony, iRiver, Philips.
• Автомагнитолы и портативные колонки старших моделей.

3. Мобильные телефоны и КПК:

• Телефоны Motorola (например, серия RAZR V3), BlackBerry (многие модели до Bold 9900), HTC, Sony Ericsson.
• КПК от Palm, Dell Axim.

4. Компьютерная периферия и гаджеты:

• Контроллеры (PS3 контроллер DualShock 3, некоторые рули и джойстики).
• Внешние жесткие диски и кард-ридеры (особенно ранние компактные модели, например, Seagate FreeAgent Go).
• GPS-навигаторы (Garmin, TomTom старых серий).
• Некоторые модели Amazon Kindle (до 4-го поколения).
• Планшеты Archos.
• Многочисленная измерительная техника, сканеры, программируемые устройства (Arduino, некоторые платы разработки).

Важное примечание: Несмотря на одинаковый физический разъем, кабели и зарядные устройства не всегда были взаимозаменяемыми. Некоторые производители (например, в фотоаппаратах) использовали нестандартные распиновки на контакте ID для специальных функций или более быстрой зарядки. Использование "неродного" кабеля иногда приводило только к зарядке без передачи данных или к полному отсутствию соединения.
