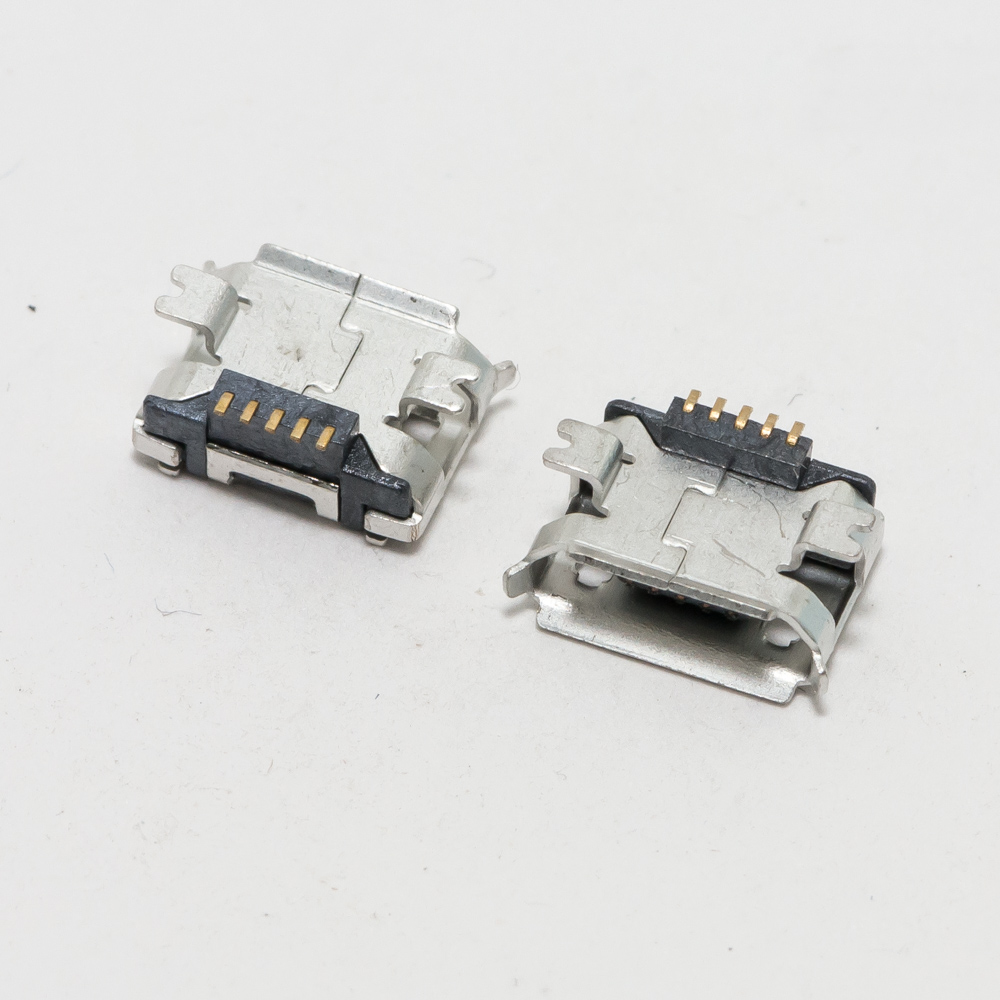

Разъем micro USB для смартфона 1208

Конечно, вот подробное описание, технические характеристики, парт-номера и совместимость для разъема micro-USB (предположительно, для модели смартфона Samsung Galaxy J2 (2016), так как 1208 — это распространенный код компонента для этой модели).

Описание разъема micro-USB (Гнездо зарядки/данных)

Разъем micro-USB (гнездо, порт) для смартфона — это неразъемная часть, которая припаивается непосредственно к материнской плате устройства. Он служит многофункциональным интерфейсом для:

• Зарядки аккумулятора телефона.
• Синхронизации данных с компьютером (передача файлов, фото, видео).
• Подключения периферийных устройств через OTG-адаптер (флешки, мыши, клавиатуры).

Данный разъем имеет стандарт micro-USB Type-B с 5 контактами. Он является наиболее распространенным до появления USB Type-C. Характеризуется компактными размерами и трапециевидной формой, что обеспечивает правильную ориентацию при подключении (но требует переворота, если штекер вставлен неправильно).

Типичные неисправности, при которых требуется замена:

• Разболтался, не держит штекер.
• Не заряжает, но данные передает (или наоборот).
• Заряжает только при определенном положении кабеля.
• Физические повреждения (отломанные или погнутые контакты, трещины на корпусе).

Технические характеристики

• Тип разъема: Гнездо (female port) для пайки на плату.
• Стандарт USB: USB 2.0 micro-B.
• Количество контактов: 5 pin (5 ножек для пайки).
• Распиновка контактов (стандартная для micro-USB):
  1. VBUS (+5V) — питание (зарядка).
  2. D- — линия данных.
  3. D+ — линия данных.
  4. ID — линия идентификации (обычно не используется, в OTG замыкается на землю).
  5. GND — земля (минус).
• Материал корпуса: Пластик (обычно черный или белый).
• Материал контактов: Позолоченные медные контакты для лучшей проводимости и защиты от коррозии.
• Способ монтажа: Поверхностный монтаж (SMD) и сквозной монтаж (скобы для фиксации) для механической прочности.
• Размеры: Компактные, соответствуют стандарту micro-USB (примерно 6.85 x 1.8 мм для штекера).

Парт-номера и артикулы (Part Numbers)

У данного компонента может быть несколько номеров в зависимости от производителя и каталога:

• Основной код компонента / Код запасной части: 1208
• Внутренний код Samsung: Часто используется в связке с моделью телефона.
• Альтернативные артикулы у поставщиков:
  • GH39-12652A (оригинальный или аналог для Samsung)
  • Samsung J200G / J210F Charging Port
  • Micro USB Connector 5 pin SMD
  • Для поиска также подходят: Samsung J2 2016 charging port flex cable (часто разъем идет в сборе с гибким шлейфом кнопок или микрофона).

Важно: При заказе уточняйте, продается ли разъем отдельно или в сборе со шлейфом. Для модели Samsung J2 (2016) разъем micro-USB чаще всего интегрирован в сборный шлейф, который также включает:

• Антенну NFC (если есть).
• Разъем для основной антенны.
• Вибромотор.
• Разъемы для кнопок питания и громкости.
• Микрофон.

Поэтому правильная деталь для самостоятельного ремонта — это шлейф с разъемом заряда, а не отдельный порт.

Совместимые модели смартфонов (основные)

Разъем с кодом 1208 в первую очередь предназначен для следующих моделей Samsung:

• Samsung Galaxy J2 (2016) (модели SM-J200H, SM-J200G, SM-J200F, SM-J200Y, SM-J210F и другие)
• Samsung Galaxy J2 Prime (2016) (модели SM-G532F, SM-G532M) — требует уточнения, так же возможны отличия в шлейфе.
• Samsung Galaxy J1 (2016) (модели SM-J120H, SM-J120F) — требует уточнения.

Внимание! Совместимость определяется не только типом разъема (micro-USB 5-pin), но и формой, расположением ножек, высотой корпуса и конструкцией шлейфа. Разъем от J2 2016 может не подойти к J5 2017, даже если оба используют micro-USB.

Общий совет: При поиске запчасти всегда указывайте точную модель вашего смартфона (указана под аккумулятором или в настройках телефона), а не только код "1208". Это гарантирует, что вы получите совместимую деталь, особенно если это сборный шлейф.
