Разъем micro USB для смартфона 1200

Отличный запрос. Вот подробное описание, технические характеристики и сопутствующая информация для разъема micro-USB (скорее всего, имеется в виду гнездо для пайки на плате смартфона) с условным артикулом "1200".

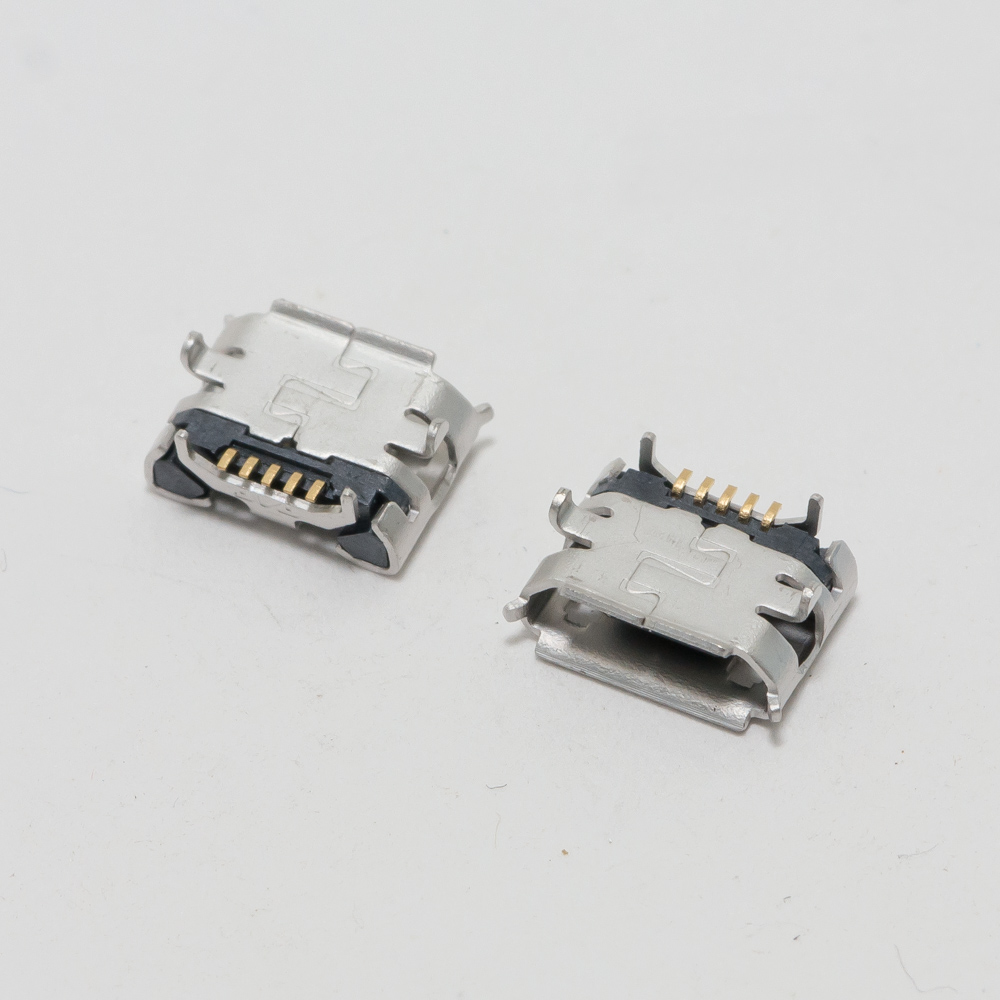

Описание разъема micro-USB для смартфона (Арт. 1200)

Данный разъем представляет собой гнездо (female порт) micro-USB типа B для поверхностного монтажа (SMD) на материнскую плату смартфона, планшета или другого портативного устройства. Он предназначен для зарядки аккумулятора, синхронизации данных с компьютером и подключения периферийных устройств (при поддержке OTG).

Ключевые особенности:

• Тип: Micro-USB Type B, 5-контактный.
• Конструкция: Усиленный металлический корпус, обеспечивающий долговечность и защиту от механических повреждений при частом подключении/отключении кабеля.
• Контактная группа: Позолоченные контакты для минимального сопротивления и защиты от окисления.
• Монтаж: SMD (Surface Mount Device) — для пайки на поверхность платы с дополнительными сквозными или SMD-креплениями ("усиками") для механической устойчивости.
• Назначение: Замена вышедшего из строя оригинального разъема при ремонте. Частая причина поломки — расшатывание, отрыв от платы, нарушение контакта внутри.

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Тип разъема | Micro-USB 2.0 Type B (Female, 5 pin) | | Количество контактов | 5 (стандартная распиновка: VBus, D-, D+, ID, GND) | | Ток заряда | До 2.0 А (в зависимости от контроллера на плате устройства) | | Рабочее напряжение | 5 В (по стандарту USB) | | Материал корпуса | Металлический сплав | | Материал контактов | Фосфорная бронза с позолотой | | Тип монтажа | SMD (поверхностный) | | Крепление к плате | Два или четыре крепежных "усика" для пайки | | Ориентация | Горизонтальный (нижний) или вертикальный (боковой) — требует уточнения для арт. 1200 | | Примерные габариты (LxWxH) | ~6.7 x 4.0 x 1.5 мм (требует уточнения по конкретной модели) |

Стандартная распиновка (вид на гнездо):

1 — VBUS (Питание +5V)
2 — D- (Data -)
3 — D+ (Data +)
4 — ID (В режиме OTG — определяет хост/устройство, обычно на GND)
5 — GND (Земля)

Парт-номера (Part Numbers) и аналоги

Артикул "1200" — скорее всего, внутренний код магазина или поставщика. Производители разъемов используют свои номенклатуры. Вот основные аналоги и коды популярных производителей, под которые может попадать данный разъем:

1. Molex (очень распространены в ремонте):

   • 105017-0001 (или 1050170001) — один из самых популярных SMD разъемов.
   • 47346-0001 — также широко распространен.
   • 54819-0519

2. JST (Japan Solderless Terminals):

   • UX60-MB-5ST

3. Hirose:

   • UX40-MB-5S

4. Amphenol:

   • 10103594-0001LF

5. Китайские аналоги: Часто имеют маркировку вроде MICRO-USB-5P-SMD или MICRO-USB-H-5PIN. Код 1200 может соответствовать одному из таких условных обозначений.

Важно: При заказе необходимо сверять визуальное соответствие (форму, расположение крепежных лапок, высоту порта) со старым разъемом, так как даже при одинаковом количестве пинов существует множество механических вариаций.

Совместимые модели смартфонов

Данный тип разъема (micro-USB) использовался в подавляющем большинстве смартфонов, планшетов и другой электроники, выпущенных примерно с 2010 до 2018-2020 годов, до массового перехода на USB Type-C.

Примеры брендов и серий (требуют индивидуальной проверки по форме разъема):

• Samsung: Galaxy S3, S4, S5, S6, Note 2, 3, 4, 5, большинство моделей серий A, J, Grand и др. до ~2017 года.
• LG: G2, G3, G4, большинство моделей серий K, X.
• Sony Xperia: Z, Z1, Z2, Z3, M, C и др.
• HTC: One M7, M8, M9, Desire серии.
• Xiaomi: Redmi 1/2/3/4, Redmi Note 1/2/3/4, Mi 2/3/4/5.
• Meizu: M2 Note, MX5, M3 и др.
• Nokia (бренд HMD): ранние модели на Android.
• А также: Huawei, Lenovo, ZTE, ASUS и множество других брендов в эпоху micro-USB.

Критически важное примечание: Универсального разъема "для всех micro-USB телефонов" не существует. Для успешного ремонта необходимо:

1. Разобрать устройство.
2. Извлечь плату.
3. Визуально сравнить форму, размер и расположение посадочных площадок старого разъема с новым.
4. Убедиться в совпадении количества и типа крепежных элементов.

Рекомендуется искать разъем не по общему артикулу "1200", а по точной маркировке на корпусе старого разъема или по модели вашего смартфона в каталогах ремонтных запчастей (например, "micro-USB разъем для Samsung Galaxy S5").
