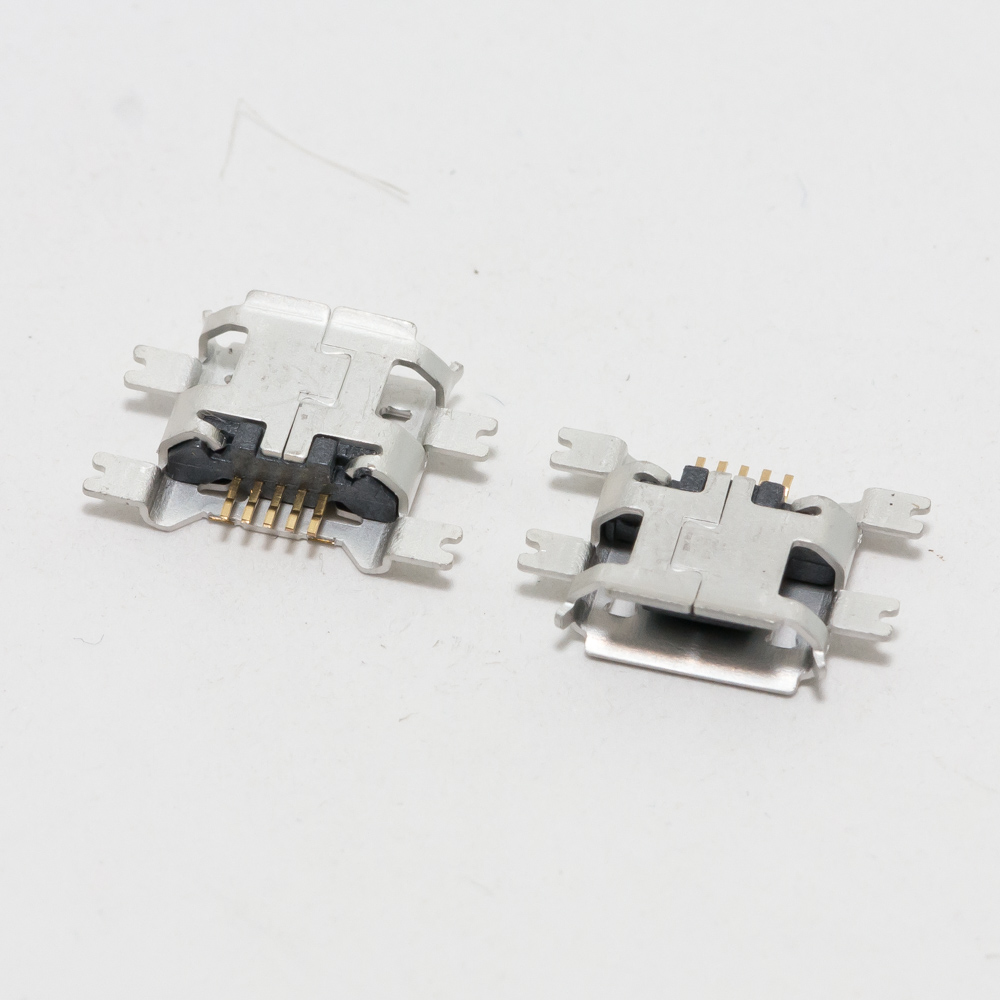

Описание разъема Micro-USB 5-pin для смартфона (Тип 1058)

Разъем micro-USB типа 1058 — это стандартный 5-пиновый (5-pin) порт для зарядки и синхронизации смартфонов, планшетов и других портативных устройств. Он представляет собой гнездо (female-разъем), которое впаивается на материнскую плату устройства.

Ключевые особенности:

• Надежность: Компактный и долговечный разъем, рассчитанный на большое количество циклов подключения (обычно 10 000+).
• Универсальность: Является исторически самым распространенным стандартом до прихода USB Type-C. Используется для передачи данных (синхронизация с ПК) и зарядки по протоколу USB 2.0.
• Несимметричная конструкция: Имеет трапециевидную форму, что требует правильной ориентации при подключении кабеля.

Основное назначение на смартфоне:

1. Зарядка аккумулятора от сетевого адаптера, Power Bank или компьютера.
2. Передача данных (фотографии, музыка, контакты) между устройством и ПК.
3. Подключение периферии через OTG-адаптер (флешки, мыши, клавиатуры).

Технические характеристики

• Тип разъема: Micro-USB B (5 контактов).
• Версия USB: 2.0.
• Количество пинов (контактов): 5.
• Распиновка контактов (со стороны гнезда на плате):
  1. VBUS (+5V): Питание (+5 Вольт).
  2. D-: Линия данных отрицательная.
  3. D+: Линия данных положительная.
  4. ID: В micro-USB обычно не задействован (используется в режиме OTG для определения "хозяина").
  5. GND: Земля (0 Вольт, минус).
• Скорость передачи данных: До 480 Мбит/с (теоретический максимум для USB 2.0).
• Максимальный ток заряда: Стандартно — 0.5А (500 мА) по спецификации USB 2.0. Фактически поддерживает технологии быстрой зарядки производителей (Qualcomm Quick Charge 2.0/3.0 и другие проприетарные протоколы) — вплоть до 2А и более, в зависимости от контроллера на плате смартфона.
• Материал корпуса: Высокопрочный пластик.
• Материал контактов: Позолоченные или покрытые никелем/оловом контакты для лучшей проводимости и защиты от коррозии.
• Тип монтажа: SMD-монтаж (Surface Mount Device) — для пайки на поверхность платы.
• Ключевой размер (примерный): Ширина — около 6.8 мм, высота — около 1.8 мм (точные размеры могут незначительно варьироваться у разных производителей компонентов).

Парт-номера (артикулы) и аналоги

Внимание! Цифра "1058" чаще всего является внутренним артикулом или кодом поставщика/мастерской. У производителей оригинальных разъемов номера другие. При поиске аналога важнее внешний вид и распиновка.

Распространенные парт-номера и аналоги:

• Molex: 47346-1001, 204711-1001
• Hirose: UX60-MB-5ST
• JAE: DX5R033JJ1R1300
• Amphenol: 10118192-0001LF
• Общие/китайские аналоги (самые популярные для ремонта):
  • Micro USB 5pin SMD Right Angle (угловой, 90 градусов — самый частый тип).
  • Micro USB 5pin SMD Vertical (вертикальный).
  • Поиск по фото или ключевым словам: Micro USB 5pin 1058 SMD, Micro USB Port Charging Socket.

Важно для заказа: При ремонте необходимо учитывать:

1. Тип вывода (Right Angle / Vertical).
2. Расстояние между отверстиями для пайки ("усами") на плате.
3. Высоту и ширину корпуса.

Совместимые модели смартфонов (примеры)

Данный тип разъема использовался в тысячах моделей смартфонов, выпущенных примерно с 2010 по 2018 годы, до массового перехода на USB Type-C.

Некоторые известные линейки и модели:

• Samsung: Galaxy S3, S4, S5, S6, Note 2, Note 3, Note 4, большинство моделей серий A, J, Grand до 2017 года.
• Sony Xperia: Z, Z1, Z2, Z3, M, C и другие модели до 2015-2016 гг.
• HTC: One M7, M8, Desire серии.
• LG: G2, G3, G4, серии L, K.
• Nokia (бренд Microsoft Mobile): Lumia 520, 630, 730, 830, 930.
• Motorola: Moto G (1-3 поколение), Moto X (1-2 поколение).
• Xiaomi: Redmi 1, 2, 3, Redmi Note 2, 3, 4; Mi 2, 3, 4.
• Huawei/Honor: P8, P9 Lite, Honor 4C, 5C, 6X и многие другие.
• Meizu: M2 Note, M3 Note, MX серии.
• Asus Zenfone: 2, 3, 4, 5 (старые модели).
• А также: Бесчисленное количество устройств от Alcatel, Lenovo, ZTE, Prestigio, Fly и других брендов.

Примечание: Для точного определения совместимости при ремонте необходимо сравнить визуально старый разъем с новым (расположение, форма, размер "усов") или найти конкретную модель разъема для вашей модели смартфона по коду на плате (например, J5600, CON400, P400 и т.д.).
