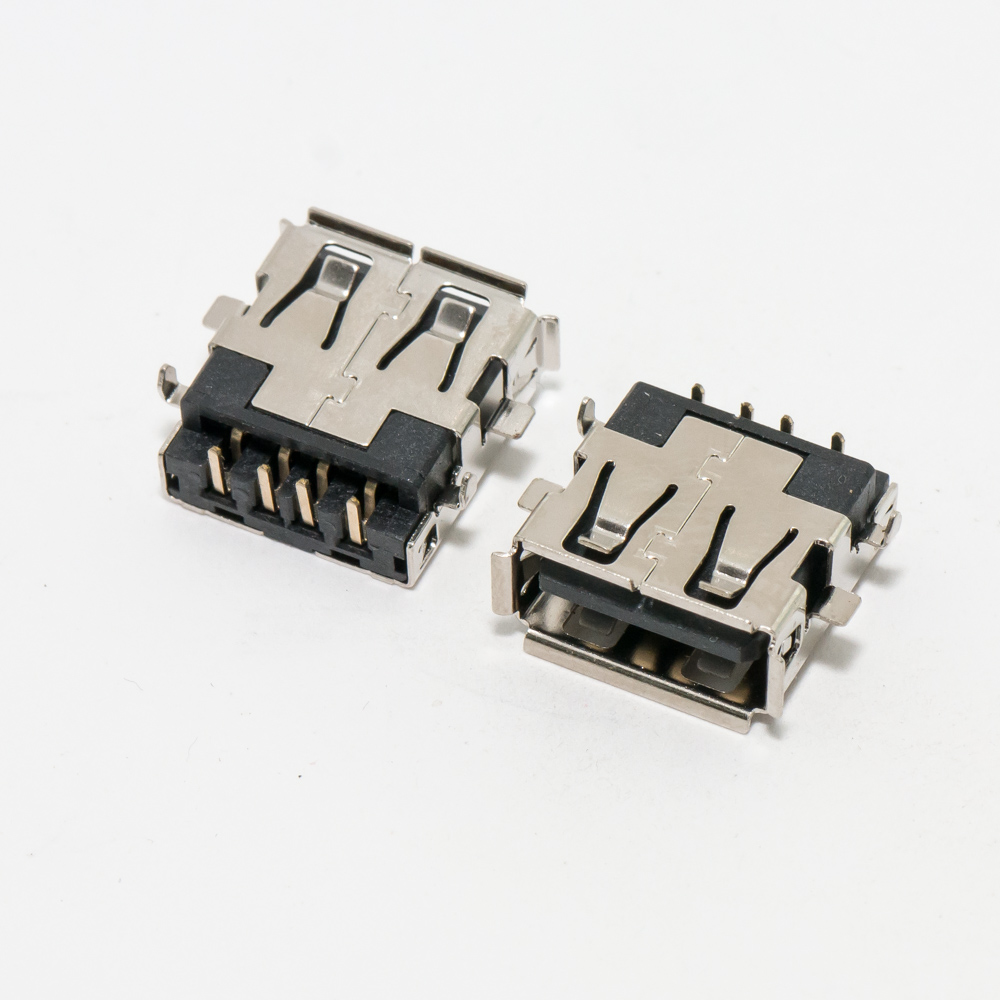

Разъем USB 2.0 для Samsung QF510, QX310, SF310

Отличный запрос! Вот подробное описание и технические характеристики разъема USB 2.0 для указанных серий ноутбуков Samsung.

Общее описание

Это внутренний разъем (гнездо) для пайки на материнскую плату ноутбука, предназначенный для подключения плат портов USB 2.0. В моделях Samsung серий QF510, QX310, SF310 и других этого поколения плата портов обычно представляет собой отдельный модуль, на котором собраны 2-3 разъема USB, разъем RJ-45 (Ethernet) и иногда аудиоразъемы. Данный коннектор является точкой соединения этой платы с материнской платой.

Он обеспечивает передачу данных по стандарту USB 2.0 (до 480 Мбит/с) и подачу питания на подключаемые устройства (+5V).

Технические характеристики

• Тип разъема: Внутренний, для пайки на плату (SMD/SMT).
• Стандарт: USB 2.0.
• Количество контактов: 5 pin (5 пин).
• Назначение контактов (распиновка):
  1. VCC (Power +5V) – Красный провод
  2. D- (Data -) – Белый провод
  3. D+ (Data +) – Зеленый провод
  4. GND (Ground) – Черный провод
  5. GND (Ground) – Черный провод (или Shield)
• Ключ (Polarity Key): Имеет специальную форму корпуса или заглушку в одном из мест для штырька, что исключает неправильное подключение.
• Шаг контактов (Pitch): Стандартный для внутренних разъемов USB, обычно 1.0 мм или 1.25 мм.
• Материал корпуса: Пластик (обычно PBT или другой термостойкий).
• Материал контактов: Позолоченные или луженые медные сплавы для лучшей проводимости и защиты от коррозии.

Парт-номера (Part Numbers)

Важно: У Samsung редко бывает единый универсальный номер для такого мелкого компонента. Его спецификация обычно указана в схеме (schematics) и BOM (Bill of Materials) для конкретной материнской платы.

Наиболее точные номера для поиска:

1. По схеме ноутбука: Номер компонента на схеме (например, JACK_USB1, CONN_USB, PJ-058A или подобный).
2. Номер платы портов (Daughter Board): Часто разъем ищут по номеру всей платы портов, на которую он установлен. Это самый надежный способ.
   • Для QX310/QX310-JS0 (пример): Плата портов может иметь номер BA41-02237A или BA92-07857A. Разъем является ее частью.
   • Для SF310/SF310-S01: Плата портов может иметь номер BA41-02137A.
3. Универсальные/родные номера производителя разъема: Сам разъем производится компаниями вроде JST, Hirose, Molex, Amphenol. На корпусе может быть нанесен их логотип и номер.
   • Распространенные серии: JST PH Series (PH-5), JST B5B-PH-SM4-TB, Molex 47346-0001.
   • Наиболее вероятный кандидат для данных моделей: Разъем, совместимый с JST PH series, 5-pin, с шагом 2.0 мм (это важно!). Часто встречается маркировка PH-5 или B5B-PH.

Для заказа: Ищите по запросам:

• Samsung QX310 USB port connector 5 pin
• JST PH-5 connector 2.0mm pitch
• BA41-02237A connector
• 5 pin USB 2.0 SMT socket

Совместимые модели ноутбуков Samsung

Разъем используется в широком спектре ноутбуков Samsung одного поколения и платформы. Помимо явно указанных, он совместим с моделями, использующими аналогичные платы портов (Daughter Board).

Основные серии:

• Samsung QF510 / QF510-JS0
• Samsung QX310 / QX310-JS0 / QX310-JS0C
• Samsung SF310 / SF310-S01 / SF310-S04 / SF310-S05
• Samsung SF410
• Samsung SF411
• Samsung SF509
• Samsung R440 / R440-JS0
• Samsung R540 / R540-JS0
• Samsung R580
• Samsung R780
• Samsung RF410 / RF411 / RF510 / RF511
• Другие модели на платформе Bremen/Miami (кодовые названия материнских плат).

Как проверить совместимость:

1. Визуально: Сравнить форму, количество пинов (5) и расположение ключа.
2. По плате портов: Найти номер на самой плате портов (например, BA41-xxxxxA). Если номера совпадают — разъем точно подойдет.
3. По материнской плате: Найти модель материнской платы (например, Bremen-M). Ноутбуки на одной материнской плате используют одинаковые компоненты.

Применение и важное замечание

Разъем предназначен для ремонта, а не для апгрейда. Он меняется в случае:

• Физической поломки (оторван от материнской платы).
• Повреждения контактов.
• Неисправности порта USB, связанной именно с этим разъемом.

Перед пайкой нового разъема обязательно проверьте целостность дорожек на материнской плате и убедитесь, что проблема не в контроллере USB или южном мосту. Для замены требуется опыт пайки SMD-компонентов.
