Разъем USB 2.0 для ноутбука 173

Конечно, вот подробное описание разъема USB 2.0 для ноутбука, соответствующее запросу 173 (вероятно, это внутренний артикул или код производителя).

Описание разъема USB 2.0 для ноутбука

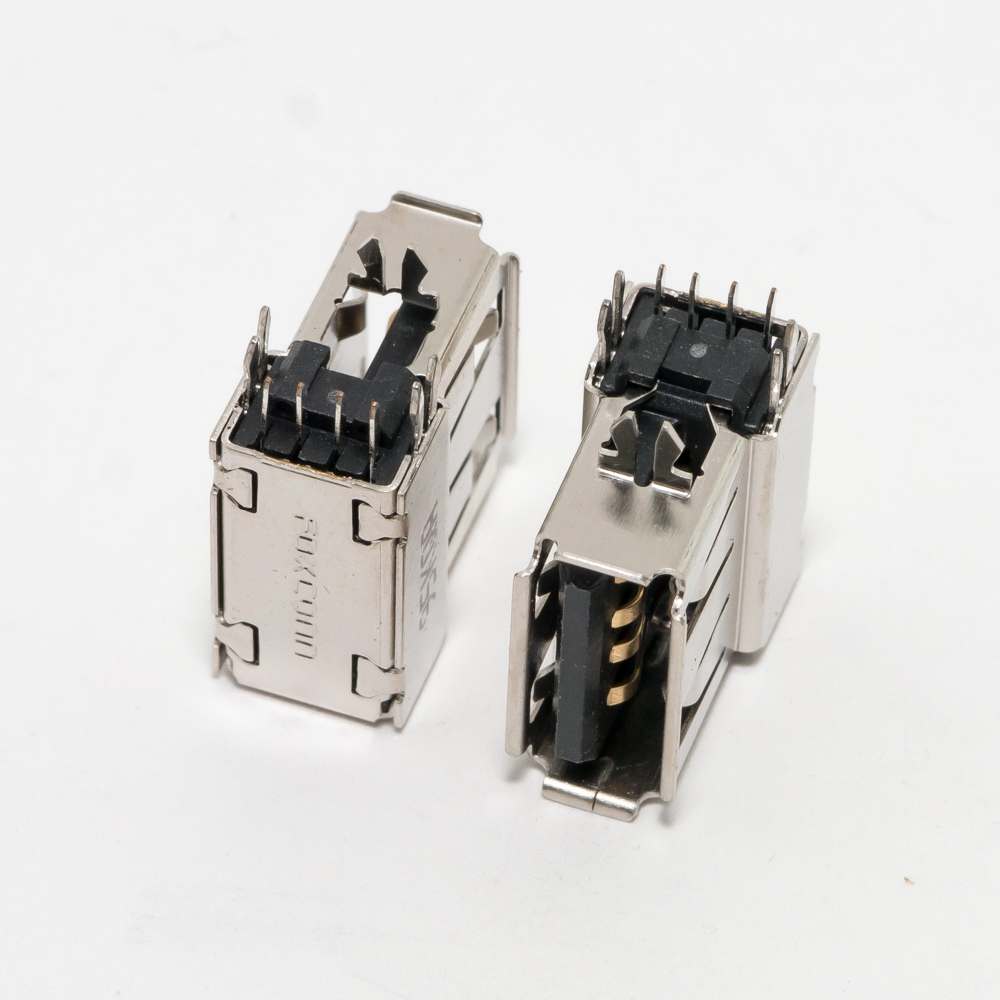

Данный разъем представляет собой внутренний порт USB 2.0 Type-A, предназначенный для пайки на материнскую плату (матплату) ноутбука. Он используется для подключения и вывода на корпус ноутбука стандартных USB-устройств (флешки, мыши, принтеры и т.д.).

Это не внешний кабель, а компонент, который впаивается в плату и к которому подключается шлейф от платы с USB-контроллером или напрямую распаиваются дорожки. Разъем имеет классическую прямоугольную форму гнезда Type-A и стандартное расположение 4 контактов (2 для данных, 2 для питания +5V и GND).

Основное назначение: Замена сломанного гнезда USB на ноутбуке (частая поломка при физическом воздействии), ремонт или производство.

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Тип разъема | USB 2.0 Series A Female (Гнездо), вертикальный монтаж (обычно). | | Количество контактов | 4 основных контакта + 2-4 контакта для крепления к плате (ножки-фиксаторы). | | Распиновка (стандартная) | 1: VCC (+5V), 2: Data- (D-), 3: Data+ (D+), 4: GND. | | Скорость передачи | До 480 Мбит/с (High-Speed). | | Ток питания | До 500 мА (соответствует спецификации USB 2.0). | | Материал корпуса | Пластик (обычно черный или белый). | | Материал контактов | Позолоченные или луженые контакты. | | Тип монтажа | SMD (поверхностный) или THT (сквозной) монтаж на материнскую плату. | | Размеры | Стандартные габариты гнезда USB Type-A (~12мм x 16мм, высота зависит от типа). |

Парт-номера (Part Numbers) и аналоги

Поскольку 173 — это, скорее всего, внутренний код, разъем может иметь множество аналогов от разных производителей. Вот наиболее распространенные парт-номера, под которые может подходить данный код:

1. JAE (Japan Aviation Electronics): UX60-MB-5ST
2. Hirose Electric: UX60A-MB-5ST(70)
3. Molex: 48037-2000
4. Amphenol / FCI: 61729-1011BLF
5. Foxconn: 145452-1
6. Китайские аналоги: Очень часто встречаются под кодами вроде A173, XF-173, 173-USB, KBDZ-173. Это и есть ключевые маркировки для поиска.

Как искать: На AliExpress, в магазинах радиодеталей или на eBay достаточно ввести запросы: "USB port 173 laptop", "XF-173 USB", "A173 USB socket", "разъем USB 173".

Совместимые модели ноутбуков

Разъем является стандартным компонентом, поэтому он используется в сотнях моделей. Совместимость определяется не маркой ноутбука, а формой, размерами и распиновкой конкретного разъема на материнской плате.

Однако, подобные разъемы часто применялись в ноутбуках бюджетного и среднего сегмента следующих брендов (выпуска примерно 2008-2018 годов):

• Acer: Aspire 5733, 5750, 5755; Extensa; TravelMate.
• HP/Compaq: серии Pavilion G6, G7; ProBook 4x30, 4x40; Compaq CQ.
• Dell: Inspiron N5010, N5110, 15R; серия Vostro.
• Lenovo: IdeaPad G500, G580, G780; серии B, Z.
• Asus: X55, K50, K55, K72; серии F, X.
• Samsung: серии RV, Q, NP.
• Toshiba: Satellite L, C, P серии.
• MSI, Sony Vaio и другие.

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ ДЛЯ РЕМОНТА: Перед покупкой обязательно:

1. Выпаять старый разъем и визуально сравнить его с фото продавца.
2. Проверить количество и расположение ножек (особенно крепежных).
3. Измерить габаритные размеры (длина, ширина, высота).
4. Убедиться в совпадении посадочного места на плате.

Использование несовместимого разъема может привести к невозможности установки или повреждению материнской платы.
