Разъем USB 2.0 для ноутбука 120

Отличный запрос. Вот подробное описание, характеристики и информация о совместимости для разъема USB 2.0 Type-A, который является одним из самых распространенных портов в ноутбуках.

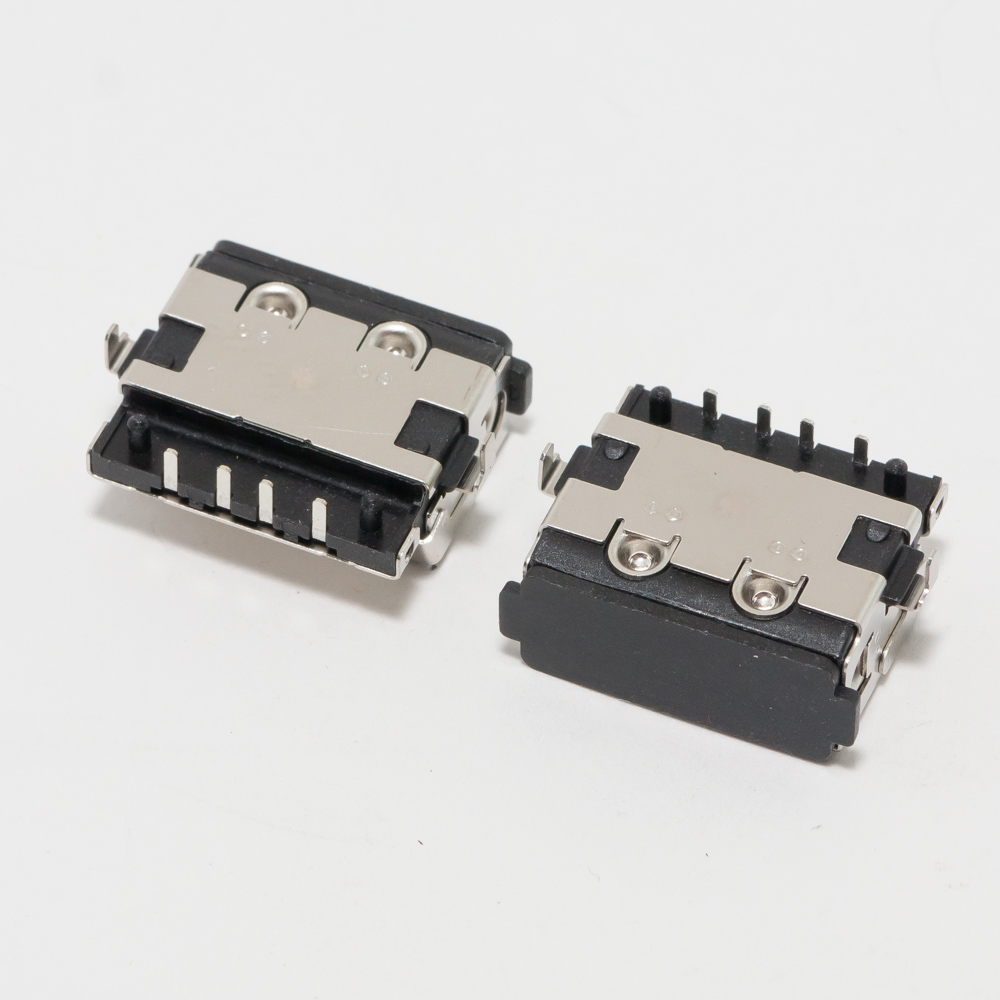

Описание разъема USB 2.0 Type-A (для ноутбука)

Это внутренний разъем-гнездо (female port), предназначенный для пайки на материнскую плату ноутбука. Он служит точкой подключения для стандартных USB-кабелей и устройств (флешки, мыши, принтеры и т.д.). В контексте ноутбуков под номером "120" обычно понимается один из стандартных размеров корпуса разъема.

Основные особенности:

• Тип: Гнездо (розетка), Type-A.
• Стандарт: USB 2.0 (максимальная скорость до 480 Мбит/с).
• Назначение: Восстановление или замена вышедшего из строя порта на материнской плате ноутбука.
• Конструкция: Имеет 4 контакта для пайки (+5V, Data-, Data+, GND) и 4 металлических "уса" для крепления к плате и экранирования.
• Цвет: Чаще всего черный, реже белый или серый.

Технические характеристики

| Параметр | Характеристика | | :--- | :--- | | Тип разъема | USB 2.0 Standard-A Female (гнездо) | | Скорость передачи данных | До 480 Мбит/с (High-Speed) | | Количество контактов | 4 (сигнальные + питание) | | Распиновка | 1: VCC (+5V), 2: Data-, 3: Data+, 4: GND | | Номинальный ток | До 500 мА (на порт) | | Материал корпуса | Пластик (обычно ABS или PBT) | | Материал контактов | Позолоченные или луженые медные сплавы | | Тип монтажа | SMD (поверхностный) или сквозной (для более надежного крепления) | | Типичные размеры (LxWxH) | ~12.0 x 16.0 x 10.0 мм (могут быть вариации) |

Парт-номера (артикулы производителей)

Универсального номера "120" не существует, это часто внутренний код магазина или условное обозначение. Вот реальные парт-номера от ведущих производителей разъемов, которые используются в ноутбуках:

1. Amphenol / FCI: USB-A-S-RA-TH (серия 61729) - один из самых распространенных.
2. Molex: 67643-9040 (серия USB-A).
3. TE Connectivity: 5-554720-3 или 1-1734039-1.
4. JST: USB-AP-1A или аналоги.
5. Würth Elektronik: 614105150721 или 632723300011.

Важно: При заказе лучше всего использовать не только номер, но и фото разъема, замеры (габариты и шаг между посадочными отверстиями) и, если возможно, снять его со старой платы для визуального сравнения.

Совместимые модели ноутбуков

Разъем является стандартизированным компонентом. Он используется в тысячах моделей ноутбуков, выпущенных примерно с 2005 по 2015 год, а также в некоторых более новых бюджетных моделях. Конкретная совместимость зависит от форм-фактора и посадочного места на плате.

Марки, в которых чаще всего встречается такой разъем для ремонта:

• Acer (Aspire, Extensa, TravelMate)
• ASUS (X, K, N серии)
• HP / Compaq (Pavilion, ProBook, 6xxx серии)
• Lenovo (IdeaPad, старые серии ThinkPad)
• Dell (Inspiron, Vostro, старые Latitude)
• Toshiba (Satellite)
• Samsung
• MSI (старые серии)
• Sony VAIO

Как определить совместимость для вашего ноутбука:

1. Визуальное сравнение: Сфотографируйте сломанный разъем на своей материнской плате.
2. Измерения: Замерьте длину и ширину корпуса разъема, расстояние между крепежными "усиками".
3. Поиск по модели ноутбука: Вбейте в поиск на маркетплейсах или в магазинах запчастей: "USB порт для [модель вашего ноутбука]", например, "USB порт для Asus X55A".
4. Обращение к специалисту: В сервисном центре точно знают, какой разъем совместим с вашей платой.

Заключение: Разъем USB 2.0 Type-A — стандартная деталь. Ключ к успешной замене — не поиск по общему номеру "120", а точное определение механического форм-фактора, который подходит к посадочному месту на материнской плате вашего конкретного ноутбука.
