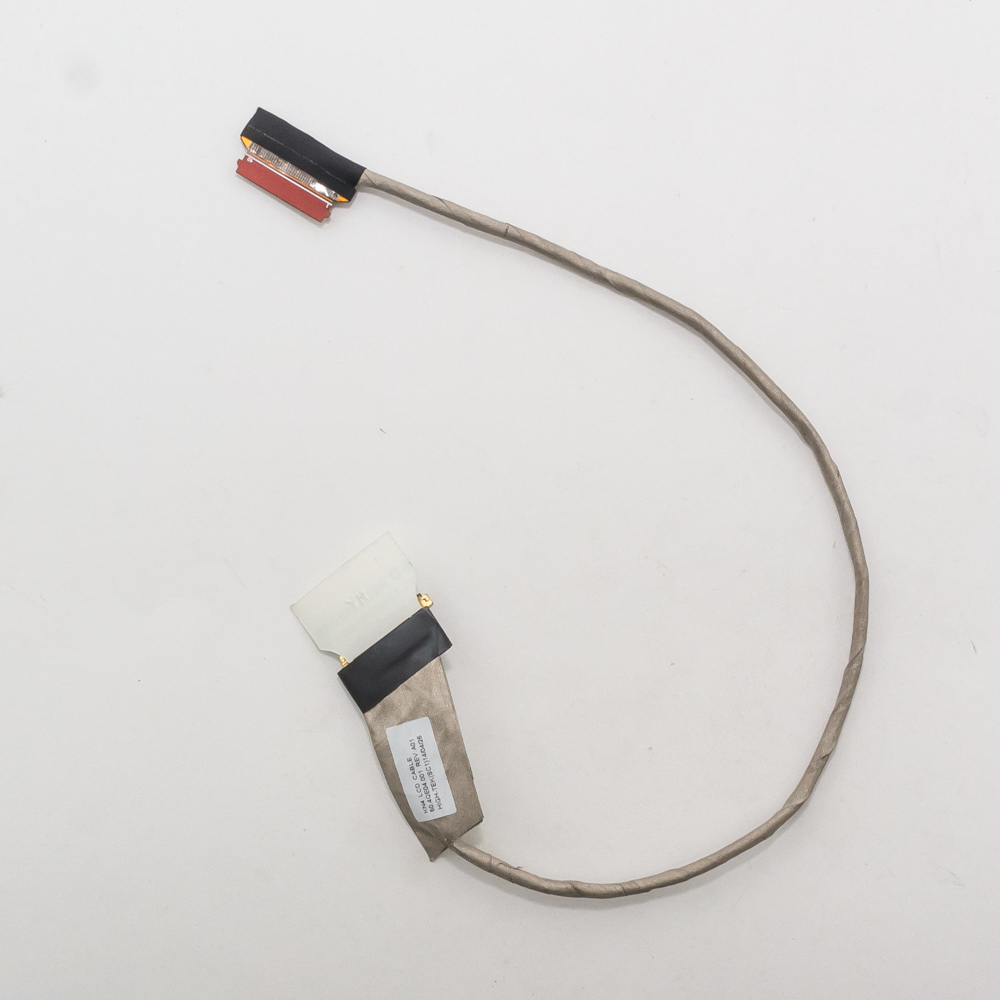

Шлейф матрицы Lenovo T520, T530, W520

Отличный вопрос! Шлейфы матриц в сериях ThinkPad T520, T530, W520, W530 — частая точка отказа, особенно из-за постоянного открывания/закрывания крышки.

Общее описание

Это соединительный шлейф (LCD cable, LVDS cable), который передает видеосигнал от материнской платы к матрице ноутбука, а также питание и данные для подсветки и встроенной веб-камеры (если она подключена через матрицу). В данных сериях используется LVDS-интерфейс (на смену которому позже пришел eDP).

Основная функция: Обеспечение связи между системной платой и дисплеем. Типичные неисправности: Появление артефактов на экране (полосы, мерцание, рябь), пропадание изображения при изменении угла наклона крышки, отказ веб-камеры или подсветки. Часто вызвано переломом или перетиранием шлейфа в районе петель шарнира.

Технические характеристики

• Интерфейс передачи видео: LVDS (Low-Voltage Differential Signaling)
• Разъем на стороне материнской платы: 40-контактный (PIN), с шагом контактов 0.5 мм.
• Разъем на стороне матрицы: 40-контактный (PIN), с шагом контактов 0.5 мм. Важно: Существует два ключевых типа разъемов на стороне матрицы, в зависимости от разрешения экрана.
• Дополнительные цепи: В составе шлейфа проходят провода для питания подсветки (inverter) и шлейф для встроенной веб-камеры (USB).
• Конфигурация: Один широкий шлейф, разделяющийся на два или три хвоста:
  1. Основной 40-pin для матрицы.
  2. Разъем для платы инвертора подсветки (в моделях с CCFL-лампами).
  3. Разъем для веб-камеры (не на всех модификациях).

Ключевое различие: разъемы для матриц с разным разрешением

Это самая важная деталь при подборе шлейфа. Разъемы физически разные и несовместимы между собой.

1. Шлейф для матриц HD/HD+ (1366x768 или 1600x900) - "Прямой разъем" (Flat connector).

   • Разъем на стороне матрицы представляет собой плоский, горизонтально вставляемый коннектор. Контакты расположены в один ряд.
   • Визуально: Пластиковый замок откидывается вверх.

2. Шлейф для матриц FHD (1920x1080) - "Вертикальный разъем" (Vertical connector).

   • Разъем на стороне матрицы устанавливается вертикально, под углом 90 градусов к плоскости платы матрицы. Контакты расположены в два ряда.
   • Визуально: Пластиковый замок откидывается в сторону (горизонтально).

Определить, какой у вас, можно только сняв заднюю крышку матрицы и посмотрев на разъем.

Парт-номера (FRU - Field Replaceable Unit)

Оригинальные номера запчастей от Lenovo:

• Для T520, W520:
  • HD/HD+ (прямой разъем): FRU 04W0332
  • FHD (вертикальный разъем): FRU 04W0333
• Для T530, W530:
  • HD/HD+ (прямой разъем): FRU 04W0339
  • FHD (вертикальный разъем): FRU 04W0340

Примечание: Номера 04W0332 и 04W0339, а также 04W0333 и 04W0340 часто взаимозаменяемы на практике, так как различие может быть лишь в длине или креплениях, но они подходят для обеих платформ. Однако рекомендуется искать номер, соответствующий именно вашей серии.

Совместимые модели

Шлейфы в пределах одной серии и с одинаковым типом разъема матрицы — полностью взаимозаменяемы.

• ThinkPad T520 (использует шлейфы T520/W520)

• ThinkPad T525 (редкая модель на AMD)

• ThinkPad W520 (использует шлейфы T520/W520)

• ThinkPad T530 (использует шлейфы T530/W530)

• ThinkPad W530 (использует шлейфы T530/W530)

Межсерийная совместимость (важно!):

• Шлейфы от T520/W520 и T530/W530 НЕ являются прямыми аналогами. Они могут отличаться длиной, расположением точек крепления и разъемом для веб-камеры. Однако, в 90% случаев, если тип разъема матрицы (прямой/вертикальный) совпадает, шлейф от T520 физически станет в T530 и будет работать. Но могут возникнуть проблемы с фиксацией или длиной. Рекомендуется использовать шлейф, указанный для вашей модели.

Как правильно заказать аналог на AliExpress или у продавцов запчастей

Чтобы не ошибиться, ищите по запросу, который включает:

1. Модель ноутбука (например, "T530").
2. Тип разъема ("for HD screen" или "for FHD screen").
3. Парт-номер ("04W0340").
4. Ключевое слово: "LCD cable" или "LVDS cable".

Примеры корректных запросов:

• "LCD cable for ThinkPad T530 HD screen 04W0339"
• "LVDS cable for W520 FHD 04W0333"
• "Шлейф матрицы T520 1366x768"

Перед покупкой обязательно разберите ноутбук и визуально сравните разъем на вашей старой матрице с фото шлейфа у продавца.
