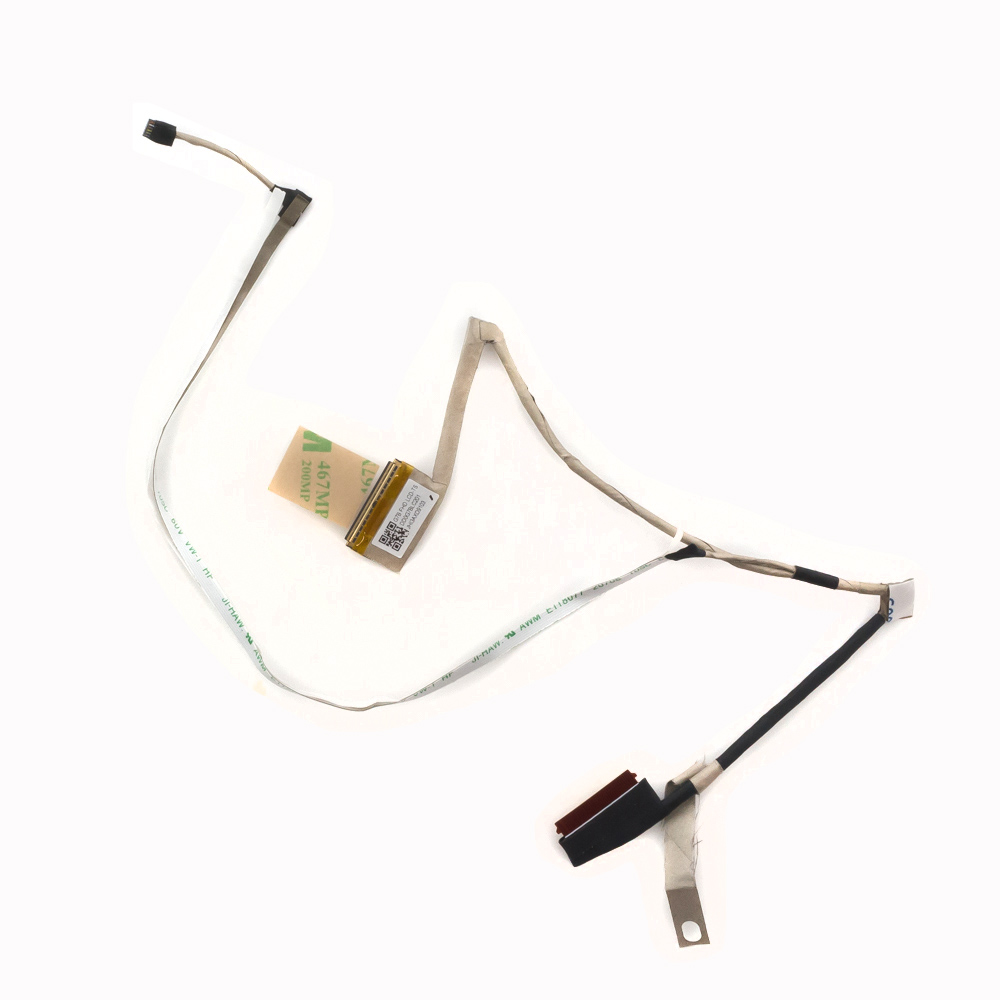

Шлейф матрицы HP 15-CS, 15-CW

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы ноутбуков HP серий 15-cs и 15-cw.

Общее описание

Шлейф матрицы (LCD cable, eDP cable) — это плоский гибкий кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он отвечает за передачу:

• Видеосигнала от встроенной или дискретной видеокарты.
• Сигналов управления для включения/выключения подсветки и регулировки яркости.
• Питания для подсветки матрицы.

В моделях HP 15-cs и 15-cw используются шлейфы типа eDP (Embedded DisplayPort) с 30 или 40 контактами. Их конструкция и длина зависят от конкретной компоновки материнской платы и расположения разъемов.

Важное замечание: Серии 15-cs и 15-cw включают множество подмоделей с разными диагоналями экрана (15.6", 14" и др.), разрешениями (HD, FHD, Touch) и аппаратными платформами (Intel, AMD). Поэтому универсального шлейфа для всех моделей не существует. Ключевой параметр — кодовое название платформы (Board ID или Platform Name).

Технические характеристики (типичные)

• Тип интерфейса: eDP (Embedded DisplayPort) 1.2 / 1.4
• Количество контактов: Чаще всего 30 pin (для HD-матриц) или 40 pin (для FHD-матриц и матриц с сенсорным экраном).
• Конфигурация разъемов:
  • Разъем на стороне материнской платы: Как правило, вертикальный или горизонтальный с шагом контактов 0.5 мм.
  • Разъем на стороне матрицы: Обычно горизонтальный, также с шагом 0.5 мм. Может иметь специальные вырезы под крепления.
• Длина: Вариативна, обычно в диапазоне 25-35 см, в зависимости от расположения разъема на плате.
• Дополнительные элементы: На шлейфе может быть закреплена экранирующая металлическая пластина или фиксатор-защелка для защиты от помех и надежного крепления.

Парт-номера (Part Numbers / Spare Parts)

Официальные парт-номера HP (P/N) напрямую зависят от кода платформы (Board ID). Самые распространенные платформы в сериях 15-cs и 15-cw:

1. Платформа "DAG" (например, DAG3DMBxxxx, DAG7DMBxxxx):

   • Для матриц без тачскрина: L08546-001, L08547-001, L13155-001
   • Для матриц с тачскрином (TouchScreen): L13156-001, L13207-001
   • (Примеры моделей: HP 15-cs1000, 15-cs3000, 15-cw1000)

2. Платформа "DAX" (например, DAX1DMBxxxx, DAX2DMBxxxx):

   • L89620-001
   • (Примеры моделей: HP 15-cs2000, 15-cw0000)

3. Платформа "DAMI" (например, DAMIAMBxxxx):

   • L12116-001
   • (Примеры моделей: HP 15-cs1xxx)

Как точно определить свой шлейф:

1. Лучший способ: Разобрать ноутбук и посмотреть маркировку на самом шлейфе. Обычно она выглядит как HP xxx-xxxx или Lxxxxx-xxx.
2. Через HP PartSurfer: Ввести серийный номер (S/N) ноутбука на официальном сайте HP PartSurfer.
3. По Board ID: Определить код материнской платы (напрямую на плате или через утилиты в ОС) и искать шлейф по нему.

Совместимые модели ноутбуков (основной список)

Шлейфы совместимы внутри одной платформы (Board ID). Ниже приведены примеры популярных моделей, сгруппированные по вероятной совместимости.

Группа 1 (часто на платформах DAG3DMB, DAG7DMB):

• HP 15-cs1000 (серии: cs10xx, cs11xx, cs12xx, cs13xx)
• HP 15-cs3000 (серии: cs30xx, cs31xx, cs32xx, cs33xx, cs35xx, cs36xx, cs37xx, cs38xx)
• HP 15-cw1000 (серии: cw10xx, cw11xx, cw12xx, cw13xx, cw15xx, cw16xx)
• HP 14-cs1000
• HP 14-cs3000
• HP 14-cw1000

Группа 2 (часто на платформах DAX1DMB, DAX2DMB):

• HP 15-cs2000 (серии: cs20xx)
• HP 15-cw0000 (серии: cw00xx, cw05xx)
• HP 14-cs2000
• HP 14-cw0000

Группа 3 (часто на платформах DAMIAMB):

• HP 15-cs1000 (более ранние ревизии, например, cs10xx)
• HP 15-cw1000 (более ранние ревизии)

Критически важные рекомендации при покупке

1. Не покупайте по названию модели! Модель HP 15-cs1000 может иметь 3-4 разных шлейфа в зависимости от года выпуска и комплектации.
2. Снимайте старый шлейф и сравнивайте. Перед заказом снимите неисправный шлейф, сфотографируйте его со всех сторон (разъемы, длина, форма фиксаторов, маркировка) и найдите аналог по визуальному соответствию.
3. Обращайте внимание на наличие тачскрина. Шлейф для сенсорного экрана (40 pin) несовместим с шлейфом для обычного экрана (30 pin), и наоборот.
4. Проверяйте разрешение экрана. Шлейфы для FHD (1920x1080) и HD (1366x768) матриц могут различаться.

Следуя этим инструкциям, вы сможете точно подобрать правильный шлейф для вашего ноутбука HP серий 15-cs или 15-cw.
