Шлейф матрицы HP 6730b, 6735b

Отличный вопрос! Шлейф матрицы в ноутбуках HP серий 6730b и 6735b — одна из самых частых причин неисправностей изображения (артефакты, полосы, рябь, пропадание картинки при движении крышки).

Описание и назначение

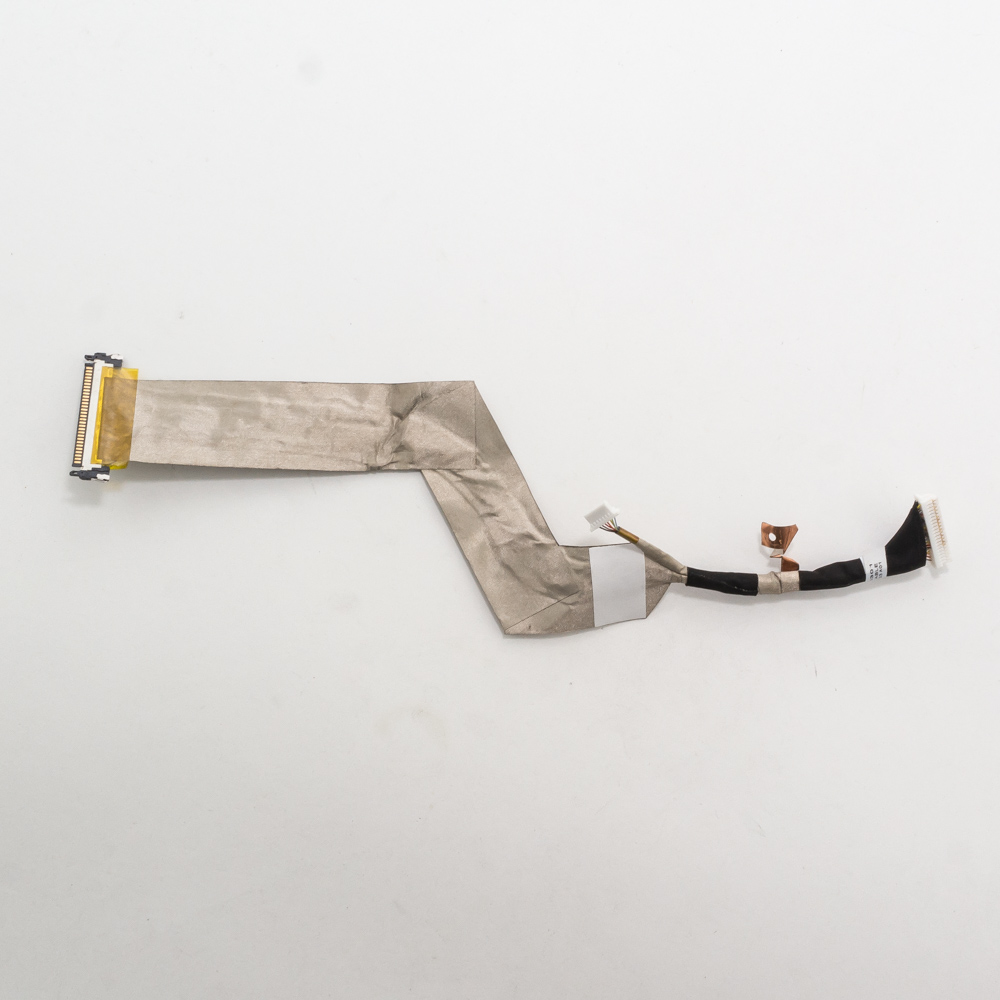

Это гибкий плоский кабель (FPC — Flexible Printed Circuit), который соединяет материнскую плату ноутбука с жидкокристаллической матрицей (экраном). Он передает:

• Видеосигнал от графического чипа на материнской плате к матрице.
• Сигналы управления подсветкой экрана.
• Питание для подсветки (высокое напряжение).

Основная проблема этого шлейфа — он проходит через шарнир (петлю) крышки ноутбука и подвергается постоянным изгибам при открывании и закрывании. Со временем проводники внутри шлейфа могут перетереться или получить микротрещины, что приводит к перебоям в сигнале.

Технические характеристики

• Тип разъема: Шлейф имеет разъемы с двух сторон.
  • Со стороны материнской платы: 40-контактный разъем (40-pin), расположенный на небольшой плате-переходнике, которая крепится к основной плате.
  • Со стороны матрицы: 40-контактный разъем (40-pin). Крайне важный момент: существует два разных типа разъемов со стороны матрицы — для матовых (Anti-Glare) и глянцевых (Glossy) экранов. Они не взаимозаменяемы.
• Количество контактов: 40 pin (стандарт для LVDS-интерфейса того поколения).
• Длина: Ориентировочно 25-30 см.
• Особенности: Часто в середине шлейфа находится экранирующая металлическая накладка или дополнительный слой для жесткости.

Парт-номера (P/N) и артикулы

Важно: Парт-номер может незначительно отличаться в зависимости от модификации и региона. Самые распространенные оригинальные номера:

• HP/Compaq Original Part Numbers:
  • 582296-001 — Самый распространенный номер для моделей с матовой (Anti-Glare) матрицей.
  • 582297-001 — Часто используется для моделей с глянцевой (Glossy) матрицей.
  • 593008-001
  • 593009-001
  • 572925-001

На что обратить внимание при покупке:

1. Тип матрицы: Определите, какая у вас матрица — матовая или глянцевая. Шлейфы для них разные.
2. Номер с вашего старого шлейфа: Самый надежный способ — снять старый шлейф и найти на нем наклейку с парт-номером. Он может не совпадать с приведенными выше, но будет точным для вашей конкретной конфигурации.
3. Универсальные аналоги: На рынке много совместимых аналогов от производителей кабельной продукции. Они могут продаваться под общими артикулами, например: Для HP 6730b/6735b 40 pin LVDS cable.

Совместимые модели ноутбуков

Шлейф подходит для целого семейства бизнес-ноутбуков HP серии 6700 и некоторых других на той же платформе:

Основные модели:

• HP EliteBook 6730b
• HP EliteBook 6735b
• HP EliteBook 6830s (часто используется такой же шлейф)
• HP Compaq 6730b
• HP Compaq 6735b
• HP Compaq 6530b (нужно уточнять, возможны отличия)
• HP Compaq 6535b (нужно уточнять, возможны отличия)

Рекомендация перед покупкой: Всегда сверяйте номер со своего старого шлейфа или уточняйте у продавца совместимость, указав точную модель ноутбука и, по возможности, Product Number (P/N) или Serial Number (S/N), которые находятся на наклейке на дне ноутбука. Это гарантирует 100% совместимость.
