Шлейф матрицы Dell E5420

Отличный выбор! Dell Latitude E5420 — это классический бизнес-ноутбук 2011-2012 годов выпуска, известный своей надежностью, ремонтопригодностью и модульностью. Шлейфы в нем — это слабое место из-за постоянных открываний/закрываний крышки.

Общее описание шлейфов матрицы Dell Latitude E5420

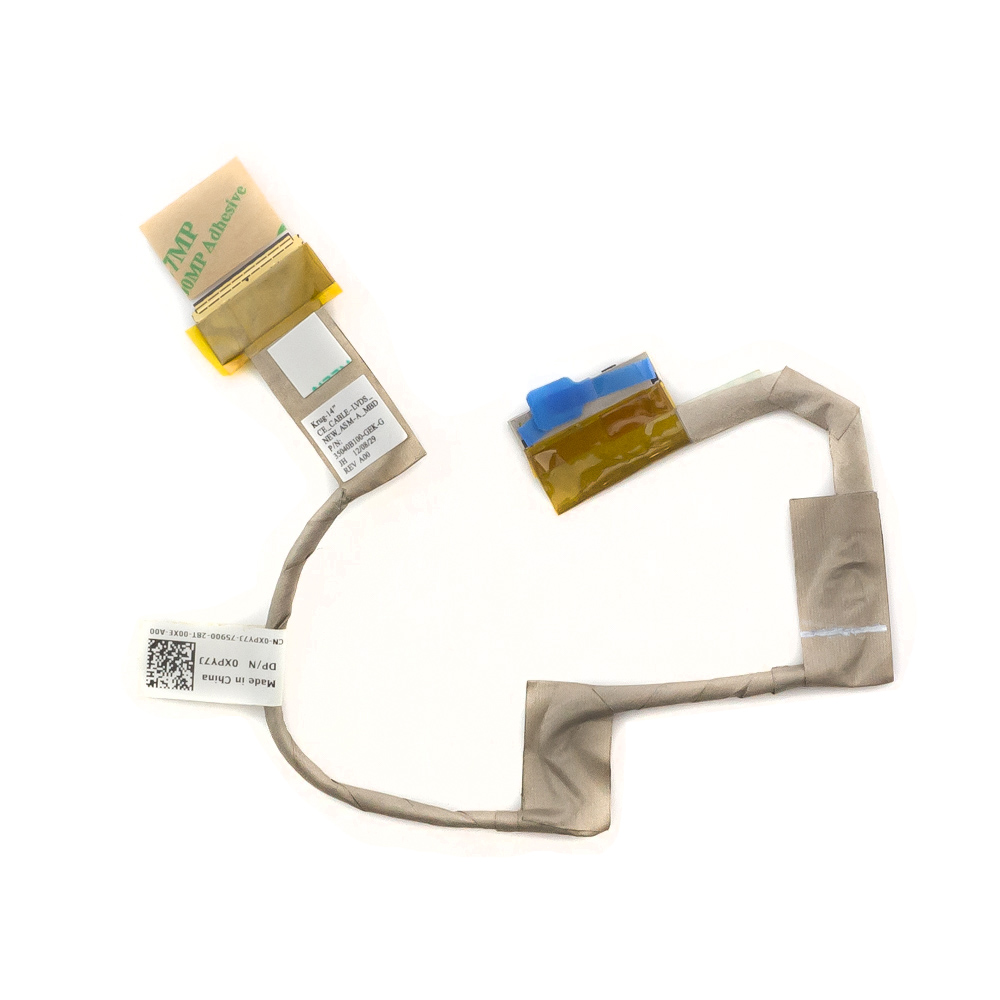

Шлейф матрицы (LCD cable, дисплейный кабель) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с матрицей (экраном) и ее подсветкой. Он передает видеосигнал, данные с веб-камеры, микрофонов и антенн Wi-Fi (если они размещены в крышке).

В E5420 используется один основной шлейф, который идет от материнской платы к матрице. Часто в комплекте или отдельно идет вспомогательный короткий шлейф-переходник для подключения веб-камеры.

Типичные симптомы неисправного шлейфа:

• Мерцание или пропадание изображения при движении крышки.
• Появление горизонтальных полос, артефактов на экране.
• Полное отсутствие изображения при работающем индикаторе питания и звуках загрузки ОС.
• Не работает встроенная веб-камера или микрофоны (при их расположении в крышке).
• Проблемы с Wi-Fi (если антенны идут в составе шлейфа).

Технические характеристики и особенности

1. Тип разъема: Разъем на материнской плате — 40-контактный (40-pin), стандартный для LVDS-матриц того поколения.
2. Длина: Основной шлейф достаточно длинный, чтобы пройти через петли крышки.
3. Конфигурация: В зависимости от комплектации, шлейф может иметь дополнительные отводы или коннекторы для:
   • Веб-камеры (1.3MP) — маленький 4-6 pin коннектор.
   • Антенн Wi-Fi (два провода с коннекторами SMA/IPX) — часто идут отдельными проводами, но иногда интегрированы в шлейф.
   • Датчика освещенности (не во всех моделях).
4. Совместимость с матрицами: Шлейф универсален для всех типов матриц, которые поддерживает E5420 (разрешения HD, HD+, разные производители), при условии, что разъем на самой матрице совпадает. Основной разъем на матрице — 40-pin.

Парт-номера (Dell Part Numbers - P/N)

Важно! Номер может незначительно отличаться в зависимости от конкретной конфигурации (наличие датчика освещенности, тип веб-камеры). Самые распространенные:

• 0T7F1J (CN-0T7F1J) — самый частый и основной номер для шлейфа дисплея E5420.
• DP/N: 04T4K6 — еще один распространенный номер.
• 0T7F1H — также встречается.
• Для веб-камеры часто используется короткий шлейф-удлинитель с номером 0T7F1G или CN-0T7F1G.

Рекомендация: При заказе всегда указывайте Service Tag (сервисный код) вашего ноутбука (находится на нижней крышке), чтобы продавец мог точно определить совместимую деталь.

Совместимые модели Dell

Шлейф матрицы от E5420 совместим с целым семейством ноутбуков Dell Latitude одного поколения и платформы. Взаимозаменяемость почти 100% со следующими моделями:

• Dell Latitude E5420 (очевидно)
• Dell Latitude E5520 (15.6-дюймовая версия, шлейф длиннее, чем у E5420! Не подходит.)
• Dell Latitude E5430 (следующее поколение, но часто использует ту же конструкцию. Требуется проверка! В E5430 часто используется тот же шлейф, но лучше уточнять по коду детали).
• Dell Latitude E5530 (аналогично E5430 — требуется проверка).
• Dell Latitude E6420 (14-дюймовый, но более прочный корпус. Частичная совместимость. Геометрия и крепления могут отличаться, хотя разъемы одинаковые. Не рекомендуется без проверки).
• Dell Latitude E6520 (15.6" версия E6420, также требует проверки).
• Dell Vostro 3560 (и другие Vostro этого поколения на аналогичной платформе) — часто совместимы, но необходима проверка по фото или коду.

Важное предупреждение о E5x20 vs E5x30: Несмотря на внешнюю схожесть, между E5420 и E5430 есть различия. Перед покупкой сравните фото разъемов и длину шлейфа. Лучший способ — искать по парт-номеру от вашей модели.

Итог и рекомендации по покупке

1. Определите точную неисправность: Убедитесь, что проблема именно в шлейфе, а не в матрице или видеокарте.
2. Используйте Service Tag: Это самый надежный способ найти правильную деталь.
3. Ищите по парт-номеру: Если Service Tag недоступен, ищите по номеру 0T7F1J или 04T4K6.
4. Внимание к длине: Если меняете с 14" (E5420) на 15" (E5520) или наоборот, шлейф не подойдет из-за разной длины.
5. Проверьте комплектацию: Уточняйте у продавца, идет ли в комплекте короткий шлейф для веб-камеры, если он вам нужен.

Этот ноутбук очень популярен среди мастеров и энтузиастов, поэтому запчасти, включая шлейфы, широко доступны на рынке (например, на AliExpress, eBay, в локальных магазинах запчастей).
