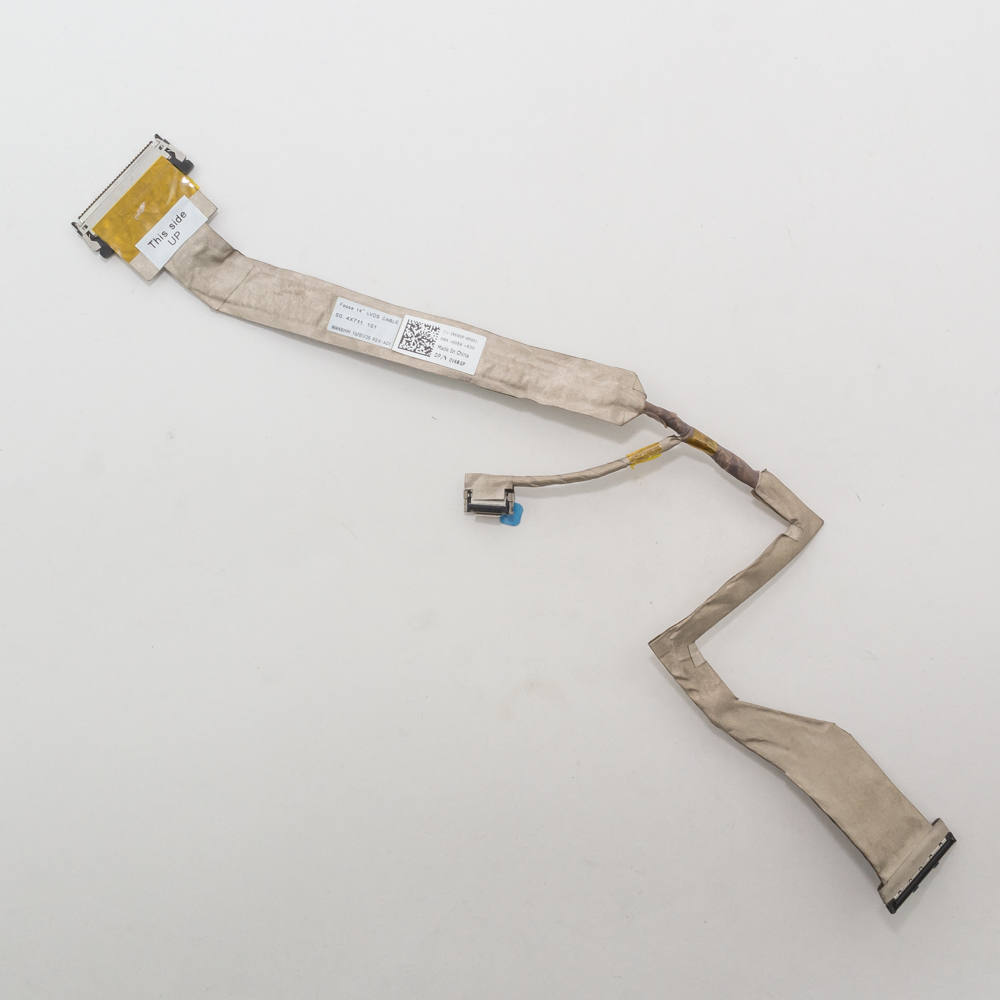

Шлейф матрицы Dell E5400

Отличный выбор! Dell Latitude E5400 — это классический бизнес-ноутбук серии Latitude, известный своей надежностью, ремонтопригодностью и широкими возможностями модернизации. Его шлейфы — это ключевые компоненты для подключения дисплея, клавиатуры, тачпада и других внутренних устройств.

Общее описание шлейфов матрицы Dell Latitude E5400

Шлейф (flex cable) — это гибкий плоский кабель, состоящий из множества проводников в тонкой изолирующей пленке. В ноутбуке E5400 используется несколько разных шлейфов для связи материнской платы с компонентами. Наиболее критичным и часто выходящим из строя является шлейф матрицы (LCD cable), также известный как LVDS-кабель.

Основная функция: Передача видеосигнала от материнской платы к матрице (дисплею), а также питание на подсветку и передача данных от веб-камеры (если она подключена через этот же шлейф).

Типичные признаки неисправности шлейфа матрицы:

• Мерцание или рябь на экране при движении крышки.
• Искажение изображения, полосы или артефакты.
• Пропадание изображения при определенном угле открытия крышки.
• Изображение есть, но отсутствует подсветка (в некоторых случаях).
• Не работает встроенная веб-камера (так как ее кабель часто является частью шлейфа).

Технические характеристики и типы шлейфов для E5400

Важно понимать, что для E5400 существует несколько разных шлейфов в зависимости от конфигурации ноутбука. Это главная причина путаницы при заказе.

1. Шлейф матрицы (LVDS-кабель)

• Разъемы: 40-контактный разъем (40-pin) — самый распространенный для стандартных матриц с разрешением WXGA (1280x800).
• Вариант: Существует также версия с 30-контактным разъемом (30-pin eDP) для моделей с подсветкой LED и разрешением WXGA+ (1440x900). Это более редкая конфигурация.
• Длина и трассировка: Шлейф должен точно соответствовать оригиналу по длине и расположению разъемов (например, место подключения веб-камеры).

2. Шлейф клавиатуры и тачпада

• Это два отдельных, но часто взаимосвязанных шлейфа.
• Подключают клавиатуру и сенсорную панель (тачпад) к материнской плате или плате контроллера.
• Имеют меньшую ширину (обычно 10-15 контактов).

3. Шлейф кнопки питания и индикаторов

• Небольшой шлейф, соединяющий блок кнопки питания со светодиодами и материнской платой.

Парт-номера (Dell P/N) и совместимые модели

Внимание! Перед покупкой обязательно разберите ноутбук и сверьтесь с номером на вашем старом шлейфе или определите тип вашей матрицы.

Основные парт-номера для шлейфа матрицы (LVDS):

1. YY618 (или 0YY618) — Самый распространенный номер.

   • Описание: 40-контактный LVDS-шлейф для матриц с CCFL-подсветкой (лампа) разрешением WXGA (1280x800).
   • Совместимость:
     • Dell Latitude E5400
     • Dell Latitude E5500
     • Dell Precision M2400 (очень важно: M2400 использует тот же шлейф)
     • Dell Precision M4400 (требует проверки, часто совместим)

2. Z022K (или 0Z022K)

   • Описание: 30-контактный LVDS-шлейф для матриц с LED-подсветкой и разрешением WXGA+ (1440x900).
   • Совместимость: Только для E5400/E5500 с такой специфической конфигурацией дисплея.

3. F532M (или 0F532M)

   • Альтернативный номер для 40-контактного шлейфа. Часто взаимозаменяем с YY618, но рекомендуется проверять визуально.

4. WY195 (или 0WY195)

   • Еще один возможный номер для 40-контактного кабеля.

Парт-номера для других шлейфов (для примера):

• Шлейф клавиатуры: Номера вроде DPN-1, H3P6T, 0H3P6T. Совместим с E5400/E5500.
• Шлейф тачпада: 6H7H5, 06H7H5.

Совместимые модели ноутбуков (основной список)

Шлейфы матрицы от E5400 подходят к нескольким моделям одной платформы:

• Dell Latitude E5400 (основная модель)
• Dell Latitude E5500 (15.6-дюймовая версия, часто использует тот же шлейф)
• Dell Precision M2400 (мобильная рабочая станция на той же платформе — важная совместимость)
• Dell Precision M4400 (частичная совместимость, требует обязательной проверки по номеру, так как есть отличия в некоторых ревизиях)

Критически важные рекомендации при покупке:

1. Снимите старый шлейф и перепишите номер. Это единственный гарантированный способ избежать ошибки. Номер нанесен на сам шлейф (например, YY618 или DELL P/N 0YY618).
2. Определите тип матрицы. Посмотрите на модель ноутбука в BIOS или с помощью утилиты AIDA64. Или разберите дисплейный модуль и найдите наклейку на матрице (например, LTN141AT07). Разрешение и тип подсветки (CCFL/LED) определяют тип шлейфа.
3. Покупайте у проверенных продавцов. На AliExpress, eBay или в местных магазинах обращайте внимание на рейтинг и отзывы. Часто в описании указана совместимость.
4. Обратите внимание на наличие коннектора для веб-камеры. На некоторых шлейфах он есть, на некоторых — нет. Ваша конфигурация должна совпадать.

Правильно подобранный шлейф решит проблемы с изображением и вернет ноутбуку полноценную работоспособность. Удачи в ремонте
