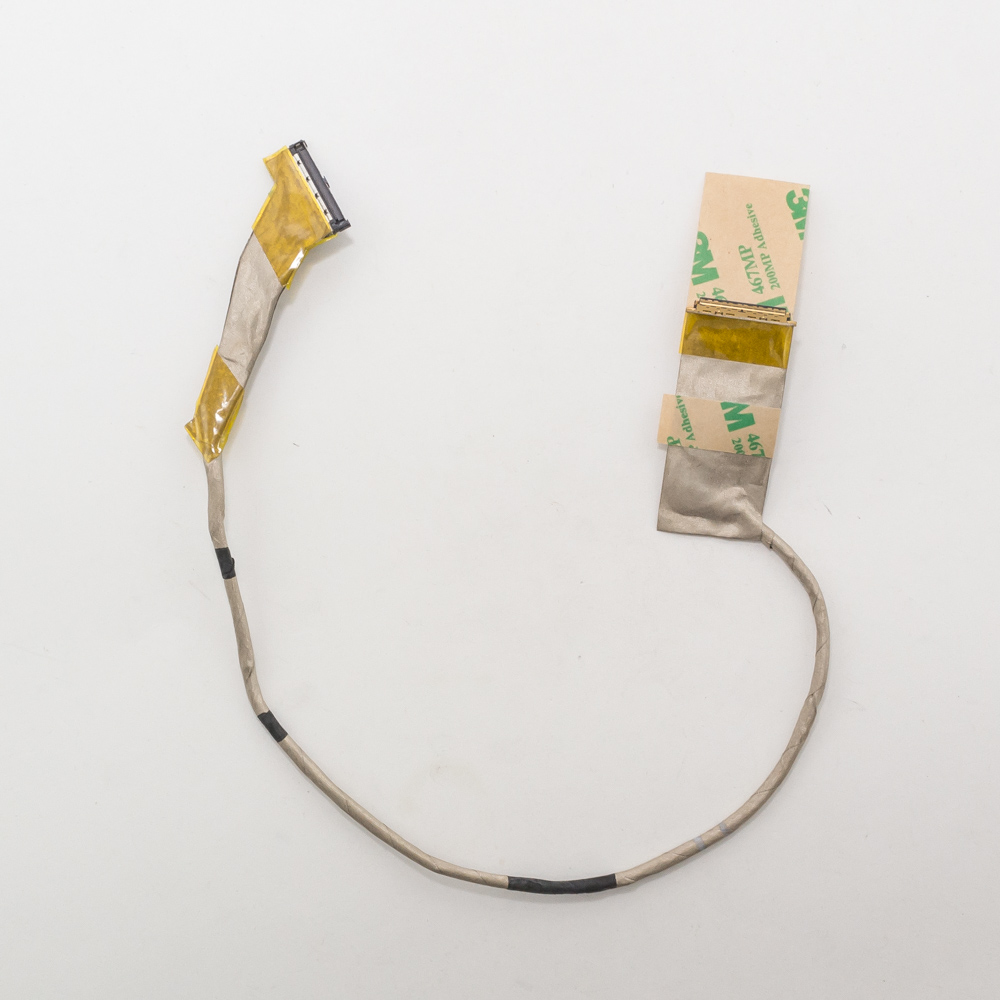

Шлейф матрицы Dell 1440

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы Dell с разрешением 1440p (QHD/WQHD).

Важное предупреждение: Точная модель шлейфа зависит от точной модели ноутбука Dell и точной модели установленной в нем матрицы (дисплея). Универсального шлейфа "на все 1440p матрицы Dell" не существует.

Общее описание

Шлейф матрицы (eDP-кабель, дисплейный кабель) — это плоский гибкий кабель, который соединяет материнскую плату ноутбука с жидкокристаллической матрицей (экраном). Он передает видеосигнал, питание на подсветку и сигналы от тачпада (если тачпад интегрирован в крышку, как у некоторых моделей XPS).

Для разрешения 1440p (2560x1440 пикселей, также часто обозначается как QHD или WQHD) требуется шлейф с достаточным количеством проводников (lane count), обычно 2 lanes (2 дорожки) eDP 1.2 или выше, чтобы обеспечить высокую пропускную способность данных.

Типичные признаки неисправности шлейфа:

• Мерцание экрана или полосы на изображении.
• Искажение цветов.
• Пропадание изображения при движении крышки ноутбука.
• Работа дисплея только в определенном положении крышки.

Общие технические характеристики (типичные для 1440p)

• Тип интерфейса: eDP (Embedded DisplayPort) версии 1.2, 1.3, 1.4 (зависит от поколения ноутбука).
• Конфигурация дорожек: Чаще всего 2 lanes (2 пары дифференциальных сигнальных пар).
• Разрешение: Поддержка до 2560x1440 @ 60Hz (стандартно). Для дисплеев с более высокой частотой обновления (например, 120 Гц) или HDR требуется соответствующий шлейф.
• Количество контактов: Наиболее распространены разъемы на 40 pin (контактов). Внимание! 40-pin — это физический размер, но распиновка может быть разной (например, для сенсорных и несенсорных экранов).
• Дополнительные цепи: Может включать провода для питания подсветки (обычно +3.3V или +19V для LED), датчика освещенности, веб-камеры и тачпада.
• Длина и форма: Строго индивидуальны для каждой модели ноутбука. Определяются расположением разъемов на материнской плате и матрице.

Как определить ПРАВИЛЬНЫЙ шлейф (Part Number - P/N)

Ключевые параметры для поиска:

1. Service Tag / Express Service Code ноутбука Dell. Это самый надежный способ. Введите его на официальном сайте Dell в разделе поддержки, чтобы найти список комплектующих.
2. P/N (Part Number) самого шлейфа. Он обычно напечатан на самом кабеле (например, CN-0XXXXX, DC0XXXXX, F0XXXXX, X0XXXXX).
3. Модель ноутбука и модель матрицы. Номер матрицы (например, LP140QH2-SPB1) можно найти на ее обратной стороне.

Примеры парт-номеров (Part Numbers) и совместимых моделей

Это примеры реальных шлейфов для конкретных моделей. Не используйте их для заказа без проверки!

1. Для линейки Dell XPS 13 (9310, 9305, 7390) с экраном 13.4" FHD+/UHD+

• Описание: Шлейф для сенсорного дисплея с высоким разрешением.
• Пример P/N: 0 z.д.г.д., 0J7R6H, X03R6
• Совместимые модели: Dell XPS 13 9310 (2-in-1 и кламшелл), 9305, 7390 2-in-1 с матрицей UHD+ (3840x2400) или FHD+ (1920x1200) сенсорный. Важно: Для несенсорных экранов шлейф может быть другим.

2. Для линейки Dell XPS 15 (9500, 9510) с экраном 15.6" UHD+/FHD+

• Описание: Шлейф для моделей с высоким разрешением.
• Пример P/N: 0 d.д.г.д., 0VHX8, CN-0VHX8
• Совместимые модели: Dell XPS 15 9500, 9510 с матрицей UHD+ (3840x2400) сенсорный или FHD+ (1920x1200) сенсорный. Для 3.5K OLED (3456x2160) экрана также часто требуется особый шлейф.

3. Для линейки Dell Precision (рабочие станции, аналоги XPS)

• Пример P/N: Для Precision 5550 (аналог XPS 15 9500) — 0 d.д.г.д..
• Совместимые модели: Precision 3550, 3551, 5550, 5560, 5750 с дисплеями QHD/UHD.

4. Для игровых моделей Dell G5/G7, Alienware с экранами 1440p @ 120Hz+

• Описание: Шлейф для высокочастотных панелей.
• Пример P/N: Зависит от конкретной модели. Например, для Alienware m15 R5/R6 с QHD-экраном.
• Совместимые модели: Требуется сверять по Service Tag. Здесь особенно критична поддержка высокой частоты обновления.

Рекомендации по поиску и покупке

1. Используйте Service Tag: Зайдите на сайты: partsurfer.dell.com или www.dell.com/support. Введите Service Tag вашего ноутбука, найдите раздел "Parts" или "View Parts List". Найдите категорию "Cable, LCD" или "Cable, Display".
2. Поиск по модели ноутбука и матрицы: На сайтах продавцов запчастей (например, AliExpress, eBay, отечественные магазины) используйте комбинированный поиск: "Dell [модель ноутбука] LCD cable 40 pin QHD". Пример: "Dell XPS 15 9510 LCD cable 40 pin UHD".
3. Визуальное сравнение: Сфотографируйте ваш старый шлейф, особенно разъемы. Сравните их форму, расположение защелок и длину с фотографиями продавца.
4. Уточняйте у продавца: Всегда сообщайте продавцу точную модель ноутбука (Dell XPS 15 9500) и номер матрицы (LP156QH2-SPB1), чтобы он подтвердил совместимость.

Заключение: Для успешной замены шлейфа матрицы Dell 1440p необходим точный парт-номер (P/N), который определяется по Service Tag вашего конкретного ноутбука. Использование несовместимого шлейфа может привести к отсутствию изображения, повреждению подсветки или тачпада.
