Матрица N173HGE-E11 Rev.C1

Конечно, вот подробное описание, технические характеристики и информация о совместимости для матрицы N173HGE-E11 Rev.C1.

Описание

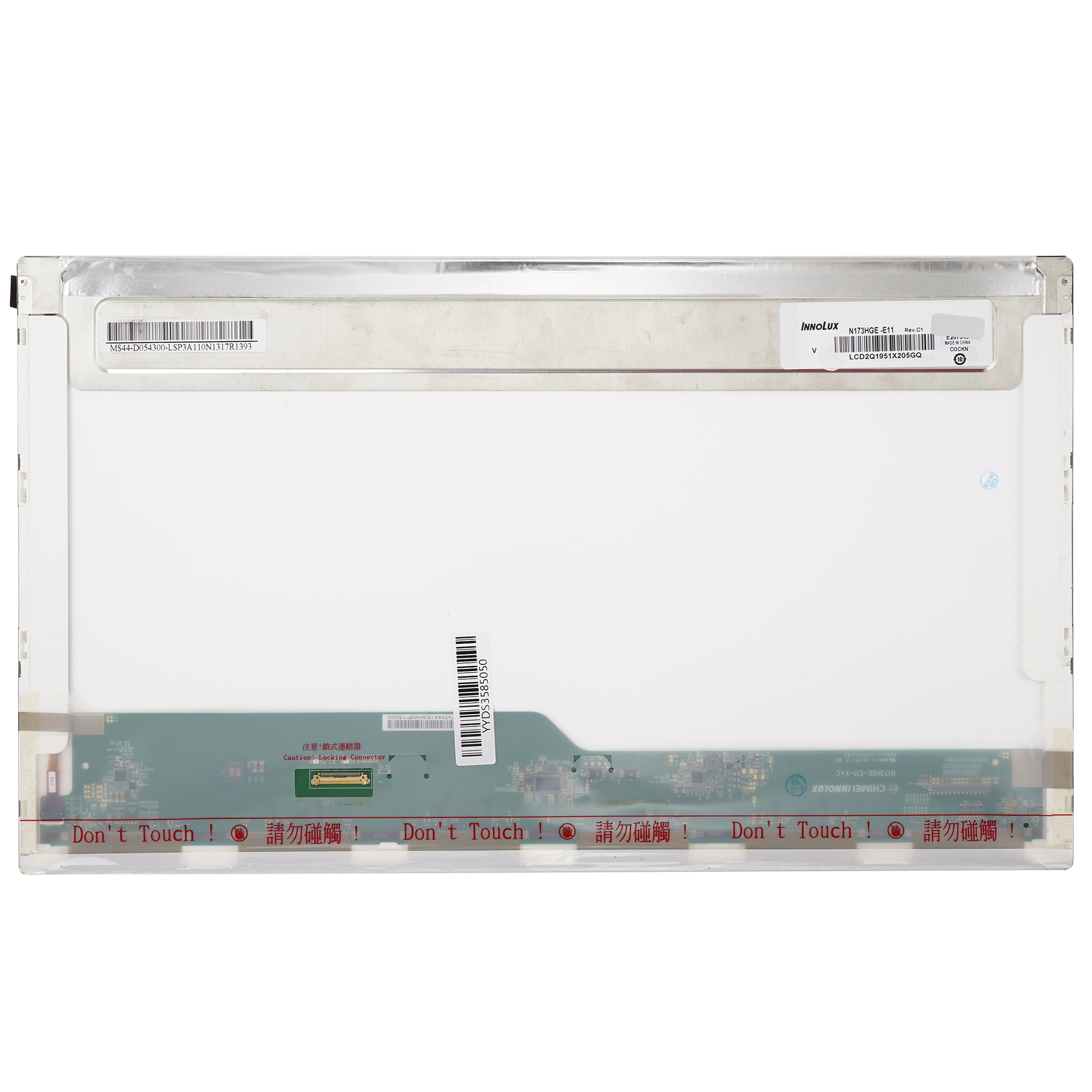

Матрица N173HGE-E11 Rev.C1 — это 17.3-дюймовая ЖК-панель, разработанная компанией Innolux. Это одна из самых популярных и распространенных матриц в своем форм-факторе, широко использовавшаяся в игровых и мультимедийных ноутбуках среднего и высокого класса в период с ~2017 по 2021 годы.

Ключевые особенности:

• Высокая частота обновления: 120 Гц или 144 Гц (зависит от ревизии и конфигурации разъема) обеспечивает плавную картинку в динамичных сценах, что критически важно для игр.
• Технология подсветки: WLED (белые светодиоды).
• Матовое покрытие: Антибликовое покрытие экрана, которое уменьшает отражения и повышает комфорт при работе в освещенных помещениях.
• Высокая яркость: 300 кд/м² обеспечивает хорошую читаемость даже при ярком освещении.
• Широкие углы обзора: Технология IPS (AHVA) гарантирует стабильную цветопередачу и минимальное искажение цветов при взгляде под углом.

Технические характеристики (ТТХ)

| Параметр | Значение | | :--- | :--- | | Диагональ | 17.3 дюйма | | Разрешение | Full HD (FHD) 1920 x 1080 пикселей | | Соотношение сторон | 16:9 | | Технология панели | AHVA (Advanced Hyper-Viewing Angle) — аналог IPS от Innolux. Обеспечивает отличные углы обзора. | | Частота обновления | 120 Гц (основная для Rev.C1) или 144 Гц. Зависит от ревизии (C1 часто 120 Гц) и количества используемых lane в eDP (2 lane = 120 Гц, 4 lane = 144 Гц). | | Время отклика (GtG) | ~25 мс (типовое) / ~9 мс (мин.) | | Яркость | 300 кд/м² (тип.) | | Контрастность | 700:1 (тип.) | | Цветовой охват | ~45% NTSC / ~62% sRGB (стандартная цветопалитра, не для профессиональной работы с цветом) | | Глубина цвета | 6 бит + FRC (имитация 8 бит, 16.7 млн цветов) | | Подсветка | WLED | | Покрытие поверхности | Матовое (Anti-Glare) | | Интерфейс подключения | eDP (Embedded DisplayPort) 30/40-pin. Ключевой параметр: чаще всего eDP 1x30 pin (2 lane) для 120 Гц, но возможны и другие варианты. | | Габариты (ВxШxГ) | ~259.0 x 398.0 x 3.0 мм | | Вес | ~650 г |

Важное примечание: Существуют разные ревизии (Rev.A3, Rev.C1, Rev.C2 и др.) и модификации этой матрицы, которые могут отличаться частотой (120 Гц vs 144 Гц), цветовым охватом (бывают версии с 72% NTSC) и распиновкой разъема. Rev.C1 является одной из самых массовых.

Парт-номера и прямые аналоги

Матрица производится компанией Innolux и имеет несколько обозначений. Эти парт-номера полностью взаимозаменяемы (при совпадении разъема и частоты):

• N173HGE-E11 (базовое название модели)
• B173HAN01.1 (альтернативное название от Panasonic, позже приобретенного Innolux)
• B173HTN01.1

Также к этой семье матриц относятся очень похожие модели, которые могут иметь незначительные отличия (например, в яркости или цветовом охвате), но часто являются функциональными аналогами и используются как замены:

• N173HGE-E11 Rev.C2 (часто 144 Гц)
• B173HAN01.2 / B173HTN01.2
• M173HGE-L11 (версия от AU Optronics)
• LP173WF4-SPF1 / LP173WF4-SPF2 (LG Display)

Совместимые модели ноутбуков (примеры)

Эта матрица использовалась в огромном количестве моделей, преимущественно игровых. Вот некоторые из самых известных:

• MSI: GL72/GL73 (7RD, 7RE), GP62/GP72/GP73 (Leopard), GE72/GE73 (Apache), некоторые модели серий GS, GV.
• ASUS: ROG Strix GL703/GL753 (Scar, Hero), TUF Gaming FX705, FX703, некоторые ноутбуки серий K, X.
• Acer: Nitro 5 (AN515-51, AN515-52, AN517-51), Aspire 7 (A717-71G), Predator Helios 300 (PH317-51, PH317-52).
• Dell: Alienware 17 R4, некоторые модели серии G.
• HP: Omen 17 (2017-2019), Pavilion Gaming 17.
• Clevo / Sager / Metabox: Ноутбуки на платформах P670, P775.
• Lenovo: Legion Y720, Y520-15IKBM (часто в версии 60 Гц, но возможна замена на 120 Гц).

Критически важное замечание перед заменой:

1. Совпадение разъема: Убедитесь, что разъем на вашей старой матрице и на новой N173HGE-E11 идентичны (количество пинов, расположение, тип — обычно 30 pin).
2. Совпадение положения разъема: Разъем может находиться справа, слева или посередине на задней стороне матрицы. Это нужно проверить.
3. Частота обновления: Ноутбук должен поддерживать высокую частоту (120/144 Гц) через свой видеоинтерфейс eDP. Если оригинальная матрица была на 60 Гц, замена на 120 Гц может не работать.
4. Кронштейны: Крепления (ушки) у матриц могут различаться. Возможно, придется переставить их со старой матрицы на новую.

Рекомендация: Самый надежный способ подбора — найти точный парт-номер матрицы, наклеенный на ее обратной стороне (обычно начинается с B173..., N173... или LP173...), и искать замену по нему или его полным аналогам из списка выше.
