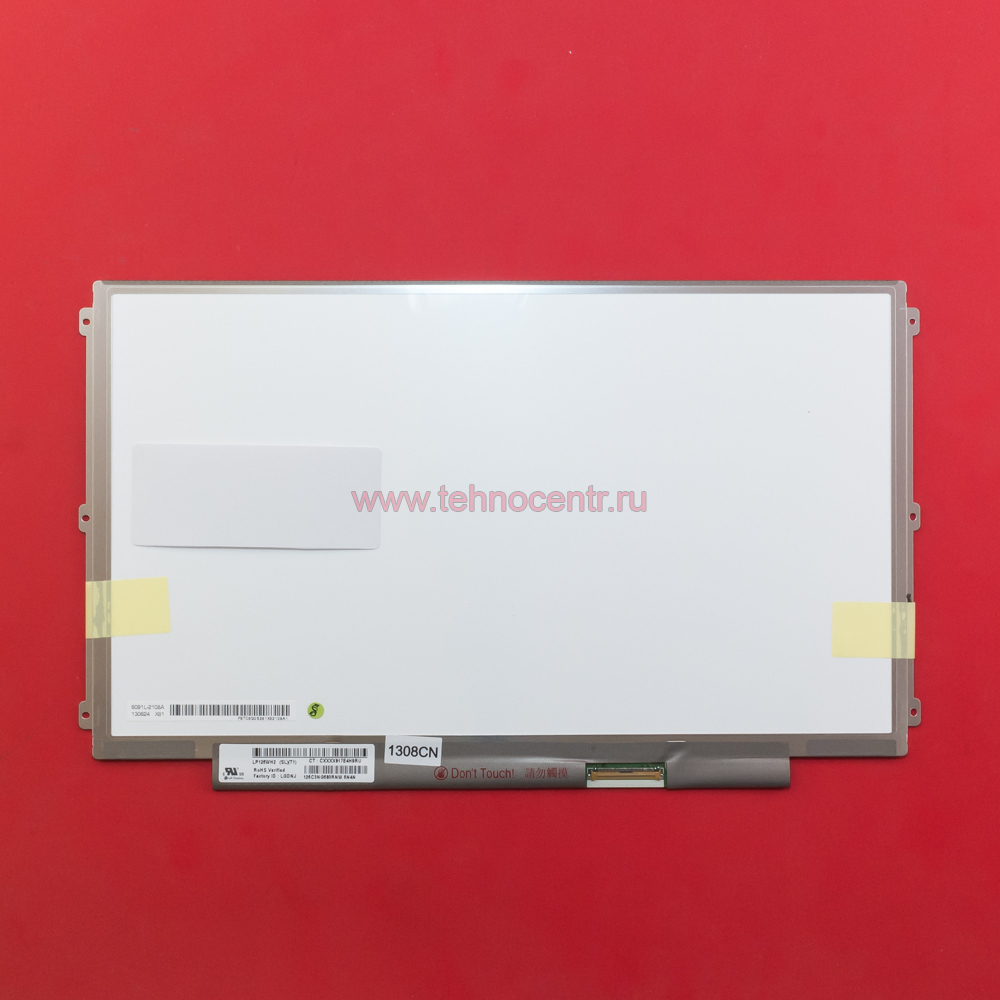

Матрица LP125WH2 (SL)(T1)

Отличный выбор! LP125WH2 (SL)(T1) — это очень популярная ЖК-матрица, которая много лет использовалась в огромном количестве ноутбуков. Вот подробное описание.

Описание матрицы LP125WH2 (SL)(T1)

Это 12.5-дюймовая ЖК-матрица с LED-подсветкой, выполненная по технологии TN (Twisted Nematic). Она была одним из самых распространенных и недорогих решений для ноутбуков среднего и бюджетного класса в 2010-х годах.

Ключевые особенности и применение:

• Назначение: Устанавливалась в ноутбуки для повседневных задач: работа с офисными приложениями, веб-серфинг, просмотр видео.
• Технология TN: Обеспечивает быстрое время отклика, что минимизирует шлейфы в динамичных сценах. Однако имеет узкие углы обзора (особенно по вертикали) и невысокую цветопередачу по сравнению с более современными IPS-матрицами. Цвета могут инвертироваться или сильно терять насыщенность при взгляде сбоку или снизу.
• Матовое покрытие (Anti-Glare): Покрытие экрана матовое, что эффективно борется с бликами от внешних источников света, но может немного "мылить" картинку.
• Разрешение HD (1366x768): Стандартное для своего времени разрешение для диагонали 12.5", подходящее для базовых задач. По современным меркам считается низким (нет Full HD).

Общее впечатление: Надежная, простая и недорогая матрица для замены в старых ноутбуках. Не подходит для задач, требующих точной цветопередачи (обработка фото) или комфортного просмотра контента компанией.

Технические характеристики (ТХ)

| Параметр | Значение | | :--- | :--- | | Диагональ экрана | 12.5 дюймов | | Разрешение (пикселей) | 1366 x 768 (HD, WXGA) | | Соотношение сторон | 16:9 | | Технология панели | TN (Twisted Nematic) | | Подсветка | LED | | Покрытие поверхности | Матовое (Anti-Glare), Hard Coating 3H | | Яркость | 220 кд/м² (типичное значение) | | Контрастность | 500:1 (типичное значение) | | Время отклика | 25 мс (типичное, Grey-to-Grey) | | Углы обзора | 90°/65°/65°/65° (тип., CR≥10, Left/Right/Up/Down) | | Количество цветов | 262K (6-bit + FRC) | | Глубина цвета | 6 бит + FRC (имитация 8-бит) | | Интерфейс подключения | 40-контактный LVDS, 1 канал | | Расположение разъема | Низ (Bottom) | | Положение подсветки | Низ (Bottom) | | Крепежные отверстия | 292.0 (Ш) x 195.0 (В) мм | | Область просмотра | 277.0 (Ш) x 155.8 (В) мм | | Толщина | ~3.0 мм | | Вес | ~220 г | | Рабочая температура | 0 ~ 50 °C |

Парт-номера и совместимые аналоги

Матрица поставлялась под разными парт-номерами от производителей ноутбуков и сборщиков. Важно: При замене необходимо сверять не только диагональ и разрешение, но и расположение разъема (низ/верх), тип интерфейса (LVDS/eDP) и длину шлейфа.

Основные парт-номера для LP125WH2 (SL)(T1):

• LP125WH2-TLB1
• LP125WH2-TLB2
• LP125WH2-TLB3
• B125XW03 V.0 (от AUO)
• LTN125AT01 (от Samsung) — один из самых распространенных прямых аналогов.
• N125BGE-L41 (от INNOLUX)

Популярные совместимые модели ноутбуков: Матрица использовалась в ноутбуках Dell, HP, Lenovo, Acer, Toshiba, Samsung и других.

• Dell:
  • Dell Latitude E6220, E6230, E6420, E6430
  • Dell Vostro 2520, 3360, 3460
  • Dell Inspiron N5110, N5010 (не во всех модификациях)
• HP / Compaq:
  • HP ProBook 4340s, 4440s, 4540s
  • HP EliteBook 8460p, 8560p
  • HP Pavilion g6, g7 (некоторые модификации)
• Lenovo:
  • Lenovo ThinkPad Edge E520, E530
  • Lenovo IdeaPad Z500, Z580
  • Lenovo G500, G580 (некоторые модификации)
• Acer:
  • Acer Aspire 5750G, 5755G, 5750
  • Acer Aspire V5-571G
• Toshiba:
  • Toshiba Satellite L750, L755, C850
  • Toshiba Portégé Z830

Важное предупреждение: Этот список — ориентир. Перед покупкой обязательно отключите ноутбук, снимите матрицу и проверьте наклейку на ее обратной стороне. Точный парт-номер с этой наклейки — единственный гарантированный способ найти 100% совместимую замену. Также можно использовать сервисные мануалы или программы для идентификации железа (например, AIDA64).
