USB разъем для Samsung R423, R428, R430

Отлично, давайте составим подробное описание USB-разъема для серии ноутбуков Samsung R423, R428, R430.

Общее описание

USB-разъем на материнской плате ноутбуков Samsung серии R4xx — это несъемный компонент (впаянный в плату), предназначенный для подключения периферийных устройств. Чаще всего в этих моделях выходит из строя разъем USB 2.0, так как он физически менее прочен и часто используется для подключения мышей, флешек и других устройств, подвергающих порт механическим нагрузкам (рывки, удары).

Основная причина замены — отрыв посадочных площадок (пинов) с материнской платы из-за неаккуратного использования. Сама замена требует высокого мастерства в пайке SMD-компонентов, особенно при восстановлении оторванных контактных дорожек.

Технические характеристики

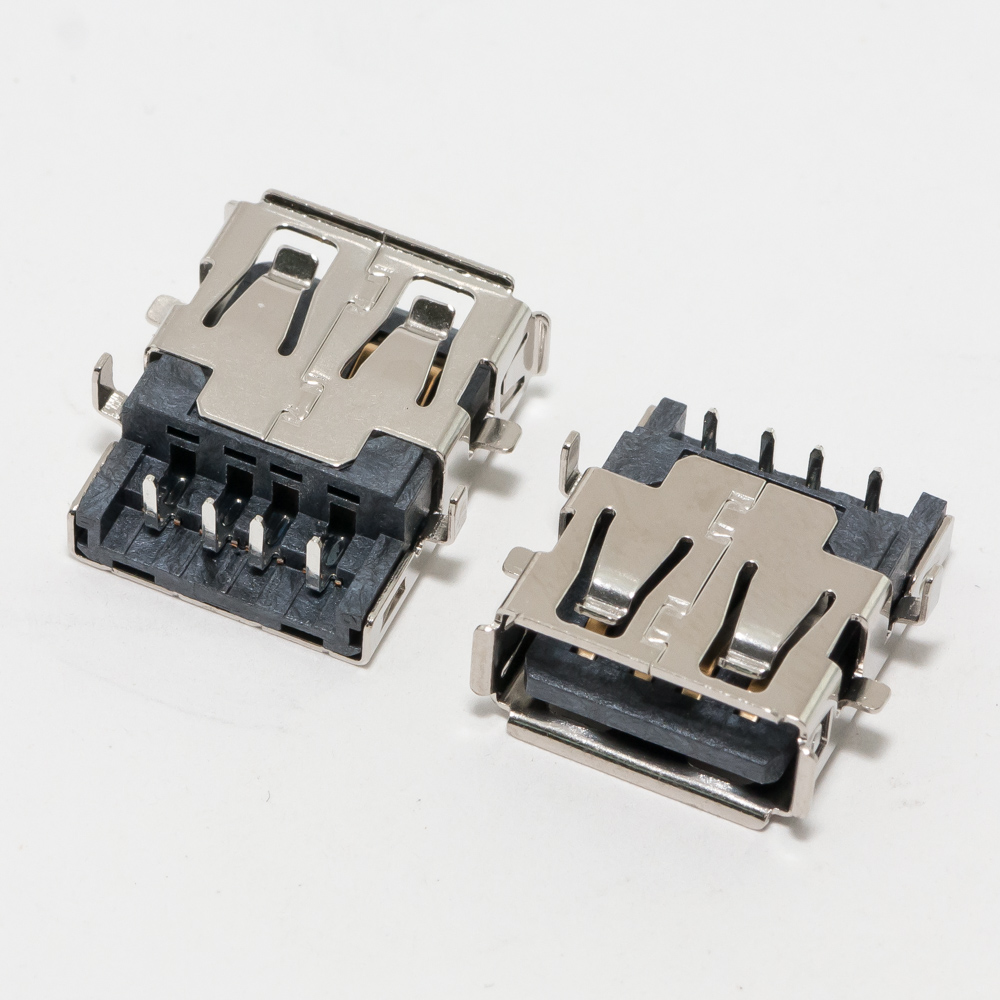

1. Тип разъема: USB 2.0 Type-A (стандартный плоский прямоугольный порт).
2. Версия USB: 2.0 (максимальная скорость до 480 Мбит/с).
3. Распиновка (стандартная для USB 2.0):
   • Pin 1: VCC (Питание +5V)
   • Pin 2: Data- (D-)
   • Pin 3: Data+ (D+)
   • Pin 4: GND (Земля)
   • Pin 5: Массивный металлический язычок (Shield) — крепится к корпусу ноутбука для экранирования и механической фиксации. Часто именно он отрывается первым.
4. Монтаж: Поверхностный (SMD). Припаивается к материнской плате.
5. Особенности: Имеет металлический экран-кожух, который припаивается к плате в нескольких точках для жесткости.

Парт-номера (Part Numbers) и артикулы для поиска

Важно: Samsung редко указывает отдельный парт-номер именно на разъем. Его можно найти тремя путями:

1. Номер на разъеме (самый точный): На металлическом кожухе разъема обычно выбит или нанесен лазером код производителя.

   • Наиболее распространенный код для этих моделей: JST (или JE) PA-00015, PA-00016 или аналогичные. Может также встречаться A-PAD 2414.
   • Что искать: Аккуратно рассмотрите боковую или верхнюю часть металлического корпуса порта. Номер выглядит как мелкая гравировка.

2. Номер компонента на схеме (Boardview) и принципиальной схеме (Schematic):

   • Обозначение на плате: J_USB2, CON_USB2, P400 и т.д.
   • Поиск по схеме: Используя модель материнской платы, можно найти точную спецификацию компонента.

3. Поиск по модели ноутбука: В интернет-магазинах часто продаются готовые разъемы, позиционируемые для серии R4xx.

   • Примеры запросов: «USB порт для Samsung R428», «Разъем USB для NP-R430», «JST PA-00015», «USB Port Socket for Samsung R423».

Совместимые модели ноутбуков (серия Samsung R4xx)

Разъем абсолютно идентичен для всей линейки, так как материнские платы имеют схожую конструкцию. Совместимость подтверждена для следующих моделей:

• Samsung R423 (и модификации: NP-R423, NP-R423E, NP-R423F и др.)
• Samsung R428 (и модификации: NP-R428, NP-R428E, NP-R428F и др.)
• Samsung R430 (и модификации: NP-R430, NP-R430-JA01, NP-R430-JA02 и др.)
• Samsung R439 / R440
• Samsung R478 / R480
• Samsung R522 / R525 / R528 / R530 (часто используется аналогичный разъем)
• А также многие другие модели серий R4xx, R5xx, N145, N150, N210 и т.д. — но здесь важна визуальная сверка, так как разъемы могут незначительно отличаться по высоте или форме креплений.

Критически важно: Перед покупкой сравните фотографию вашего старого разъема (особенно форму металлического кожуха и расположение ножек) с фотографией предлагаемого на замену.

Рекомендации по замене

1. Диагностика: Убедитесь, что проблема именно в разъеме, а не в южном мосту или предохранителе.
2. Оборудование: Для замены необходим термовоздушная паяльная станция (фен) и паяльник для SMD-компонентов. Использование только паяльника высок риск перегрева и отрыва площадок.
3. Мастерство: Работа требует навыков микроскопической пайки. При отрыве контактных площадок потребуется реставрация дорожек (восстановление jumpers).
4. Купить донор: Иногда проще и дешевле купить нерабочую материнскую плату (донор) от такой же модели и аккуратно выпаять с нее нужный разъем.

Итог: Для успешного ремонта необходимо точно идентифицировать разъем по номеру на корпусе, иметь правильное оборудование и навыки, либо обратиться в профессиональный сервисный центр.
