Конечно. Вот подробное описание, технические характеристики и информация о совместимости для разъема USB, обозначенного как 016.

Важное предупреждение: Номер "016" — это, скорее всего, внутренний парт-номер или код компонента конкретного производителя (OEM), а не общепринятое промышленное обозначение (как, например, USB Type-A). Для точной идентификации необходим визуальный осмотр или привязка к модели ноутбука.

Исходя из распространенной практики, "016" часто соответствует разъему USB Type-A (гнездо) для пайки на материнскую плату ноутбука.

Описание

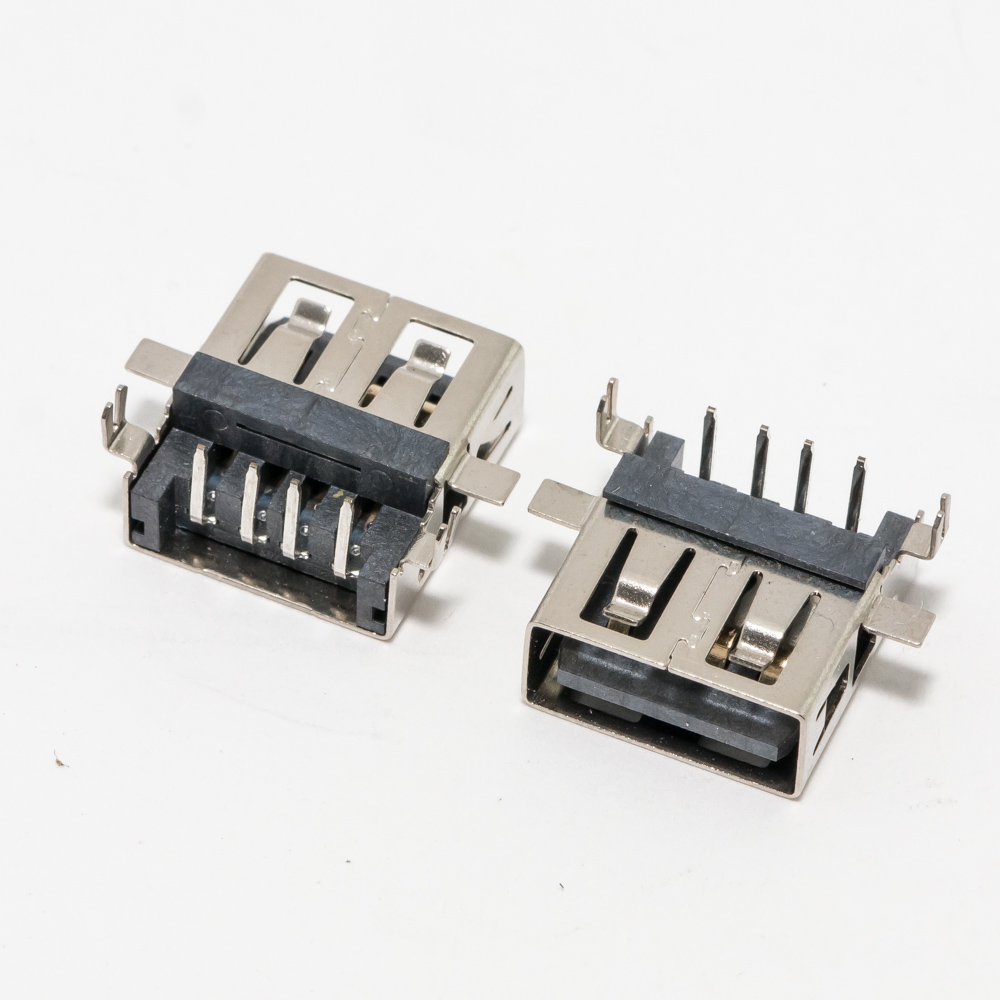

Это внутренний разъем USB 2.0 Type-A (гнездо/мама) для вертикального или горизонтального монтажа на материнскую плату ноутбука. Он предназначен для подключения стандартных USB-устройств (флешки, мыши, клавиатуры и т.д.). Разъем имеет компактную конструкцию, рассчитанную на ограниченное пространство внутри корпуса ноутбука. Корпус разъема обычно пластиковый, контакты позолочены для лучшей проводимости и защиты от коррозии.

Предполагаемые Технические Характериметры (на основе аналогов)

• Тип разъема: USB 2.0 Standard-A Female (гнездо).
• Количество контактов: 4 пина (+5V, Data-, Data+, GND).
• Количество портов: 1.
• Ток: Рассчитан на стандартный ток USB 2.0 (до 500 мА).
• Монтаж: SMD (поверхностный) или сквозной (THT) монтаж на плату.
• Крепление: Часто имеет металлические "усики" или отверстия в корпусе для припаивания к плате и обеспечения механической прочности.
• Материал корпуса: Пластик (обычно PBT или LCP).
• Материал контактов: Фосфорная бронза с позолотой.
• Рабочая температура: -40°C ~ +85°C (примерно).

Парт-номера и Аналоги

Поскольку "016" — внутренний код, вот список наиболее вероятных общепринятых парт-номеров и аналогов от производителей разъемов, которые могут ему соответствовать:

1. Amphenol / FCI: USB-A-S-RA-TH или серия 10067800-xxx
2. Molex: 47346-0001 (или аналоги из серии 47346)
3. JST: USB-AP-4S или подобные.
4. GCT (Global Connector Technology): USB4085-GF-1 — один из самых популярных аналогов.
5. ZXD (Zhaoxiang): F-USB-254A1A — очень распространенный и вероятный кандидат.
6. Китайские аналоги: На рынке часто встречаются под кодами 016, KCD1, 216-016 и т.п.

На AliExpress, eBay и в магазинах запчастей его чаще всего ищут по запросам:

• USB port 016
• Laptop USB socket 016
• 016 USB Connector
• F-USB-254A1A (как самый распространенный аналог)

Совместимые модели ноутбуков (примеры)

Разъем с маркировкой "016" широко использовался и используется в ноутбуках различных брендов, особенно в моделях 2010-2020 годов. Это неполный список, и необходима визуальная проверка!

• Acer: Многие модели серий Aspire (E1-570, E5-471), Extensa, TravelMate.
• HP / Compaq: Модели серий HP Pavilion (g6, 15), HP 250 G*, Compaq CQ*, ProBook 450 G*.
• Lenovo: Ноутбуки серий B, G, Z (например, B590, G50-70, Z50-70), а также некоторые IdeaPad.
• Dell: Серии Vostro (2520, 3460), Inspiron (N-Series, 3521, 5559).
• ASUS: Модели серий X, K (X55*, K55*), а также многие другие.
• Toshiba: Satellite (L850, C850), Equium.
• MSI: Некоторые модели игровых и бизнес-серий.
• Samsung: Серии 300E, NP355 и другие.

Критически важные рекомендации перед покупкой

1. Визуальное сравнение — ОБЯЗАТЕЛЬНО! Сфотографируйте сломанный разъем на вашей материнской плате (крупно, сбоку, сверху). Сравните с фото продавца. Обращайте внимание на:

   • Форму пластикового корпуса.
   • Расположение и форму крепежных "ушей".
   • Количество и расположение контактов (4 контакта в один ряд или 4+1 для экрана).
   • Высоту разъема.

2. Измерьте шаг контактов (pitch). Чаще всего это стандартные 2.0 мм между центрами соседних контактов.

3. Сверьтесь с моделью ноутбука. Найдите в интернете запрос "[Модель вашего ноутбука] USB port replacement" или "[Модель ноутбука] motherboard USB connector", чтобы увидеть, какой именно разъем используют.

4. Проверьте распиновку на плате. В редких случаях распиновка может отличаться от стандартной. Сверьтесь со схемой (boardview) вашей материнской платы, если это возможно.

Итог: Маркировка "016" с высокой вероятностью указывает на стандартный 4-пиновый SMD разъем USB 2.0 Type-A. Наиболее вероятный аналог — GCT USB4085-GF-1 или ZXD F-USB-254A1A. Однако для 100% совместимости решающее значение имеет визуальное сравнение с оригиналом.
