Двойной USB разъем для ноутбука 014

Конечно, вот подробное описание, технические характеристики и информация о совместимости для разъема, который вы ищете.

Двойной USB-разъем для ноутбука (Артикул/код: 014)

Описание

Данный компонент представляет собой сдвоенный порт USB Type-A, предназначенный для установки в корпус ноутбука. Это ремонтная запчасть, которая используется для замены вышедшего из строя оригинального порта. Разъем позволяет подключать два стандартных USB-устройства (флешки, мыши, внешние жесткие диски и т.д.) и является частью модуля ввода-вывода (I/O board) или материнской платы ноутбука.

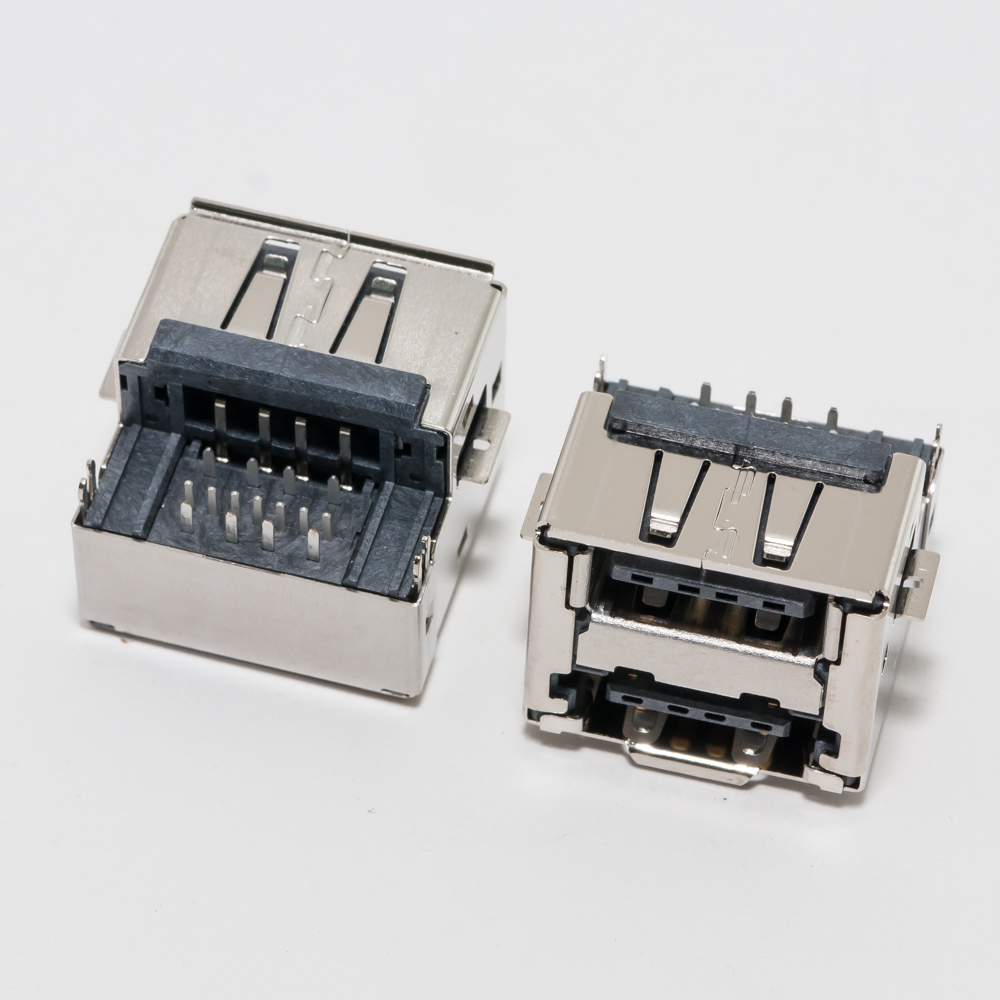

Ключевая особенность разъема с кодом 014 — его геометрия и распиновка, которые соответствуют конкретным моделям ноутбуков, в основном от компании Hewlett-Packard (HP) и Compaq. Он имеет характерную прямоугольную форму с двумя портами, объединенными в один литой пластиковый корпус с металлической скобой-фиксатором для пайки на плату.

Технические характеристики

• Тип разъема: USB 2.0 Type-A (стандартный), сдвоенный.
• Количество портов: 2.
• Конфигурация: Вертикальное или горизонтальное исполнение (зависит от конкретной модели ноутбука, код 014 чаще всего вертикальный).
• Цвет внутренней части порта: Черный (стандарт для USB 2.0).
• Способ монтажа: Пайка на материнскую плату или дочернюю плату ввода-вывода. Требует профессиональных навыков и оборудования для демонтажа/монтажа.
• Материал корпуса: Пластик, металлическая экранирующая оболочка.
• Распиновка: Стандартная для USB 2.0 (4 контакта на порт: +5V, Data-, Data+, GND), но расположение контактов на плате уникально для данного форм-фактора.

Парт-номера и альтернативные коды

Производители и поставщики запчастей используют различные системы обозначений. Искомый разъем может встречаться под следующими номерами:

• Основной код: 014
• Код поставщика HP/Compaq: Часто встречается как DC01400xxx, 4815-0140 или подобные вариации.
• Популярные альтернативные коды в каталогах запчастей:
  • Код Foxconn (производитель разъемов): FCI 20021121-00010T4LF или аналогичные. Foxconn — частый OEM-поставщик таких компонентов.
  • Универсальные коды: 2USB014, USB-014, J1 (где J1 — позиционное обозначение на схеме).
  • Код на Aliexpress / eBay: Чаще всего ищут именно по запросу "USB port 014", "014 USB socket", "HP USB port 014".

Важно: При заказе сверяйте не только код, но и визуальное соответствие фотографиям вашего сломанного разъема (расположение ножек, форма пластикового основания, ориентация).

Совместимые модели ноутбуков (основной список)

Разъем с кодом 014 наиболее характерен для ноутбуков HP и Compaq серий G6, G7, G62, G72, DV6, DV7, DV4, CQ62, CQ72 и других, выпущенных примерно в 2009-2012 годах.

Конкретные модели, в которых часто встречается этот разъем:

• HP Pavilion:
  • DV6-2000, DV6-3000, DV6-6000
  • DV7-3000, DV7-4000, DV7-6000
  • G6-1000, G6-1300
  • G7-1000, G7-1300
• HP ProBook:
  • 4520s, 4530s, 4540s
  • 4720s, 4730s
• HP EliteBook:
  • 8460p, 8560p
• HP Envy:
  • 14-2000, 15-3000
• Compaq Presario:
  • CQ62-100, CQ72-200
• Compaq 615, 625

Примечание по совместимости:

1. Серия важнее модели. Если у вас ноутбук из перечисленных выше серий, высока вероятность, что у него такой разъем.
2. Разъем является частью узла. Иногда он припаян непосредственно к материнской плате, а иногда — к отдельной маленькой плате, которая крепится к корпусу (так называемый USB-борд или I/O-борд). В последнем случае часто проще заменить эту плату целиком.
3. Перед покупкой обязательно разберите ноутбук и извлеките сломанный разъем (или сфотографируйте его на плате), чтобы убедиться в 100% визуальном совпадении. Моделей ноутбуков тысячи, и у поставщиков запчастей могут быть ошибки в каталогах.

Рекомендация: Для поиска и покупки данного разъема используйте его коды (014, DC01400xxx) на маркетплейсах (Aliexpress, eBay) или в специализированных магазинах запчастей для ноутбуков.
