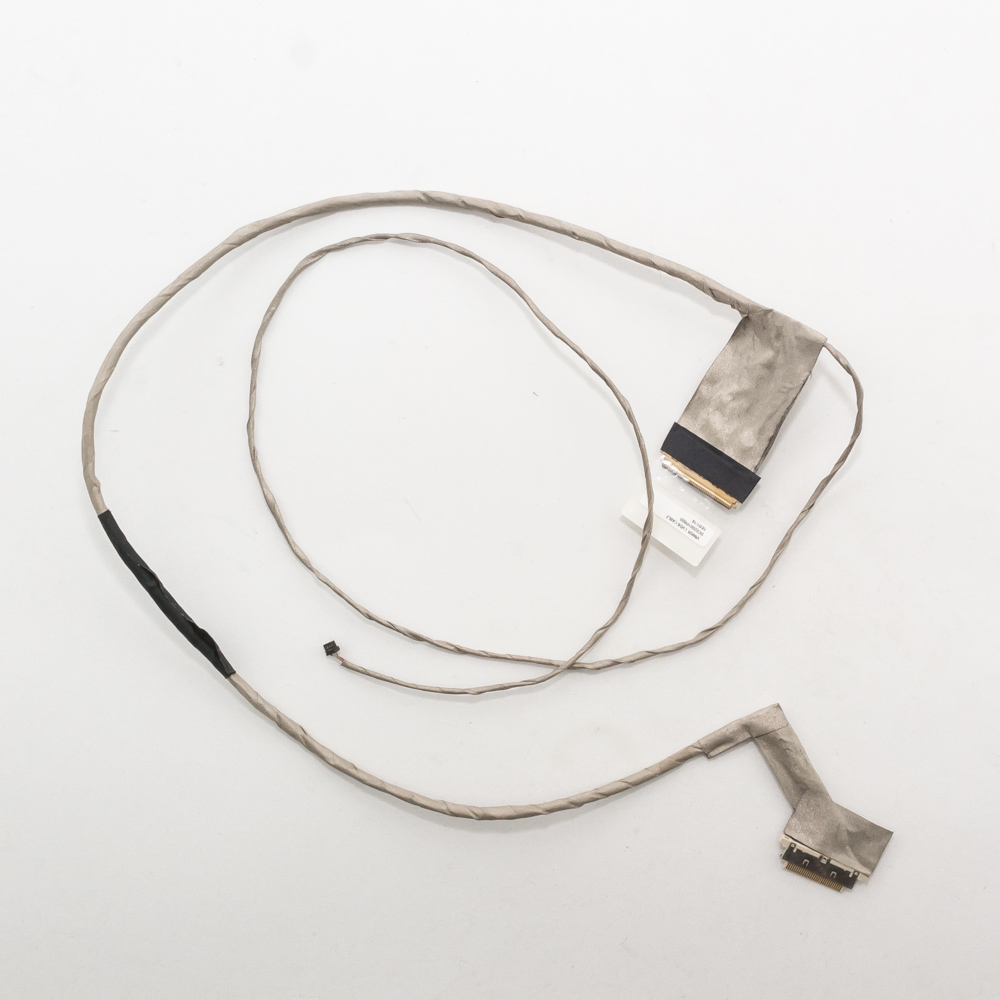

Шлейф матрицы Lenovo G500, G505, G510 версия 2

Отличный вопрос. Шлейф матрицы — критически важный компонент, и для правильного подбора нужно учитывать множество деталей. Вот подробное описание, характеристики и данные по совместимости для шлейфа матрицы ноутбуков Lenovo G500, G505, G510 (версия 2).

Общее описание

Шлейф матрицы (LCD cable, LVDS/eDP cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он отвечает за передачу:

1. Видеосигнала от видеокарты к матрице.
2. Сигналов управления для подсветки экрана.
3. Данных от веб-камеры и микрофонов (если они расположены в верхней крышке).
4. Сигналов Wi-Fi антенн (в большинстве моделей).

Версия 2 обычно указывает на ревизию материнской платы или конструкции ноутбука. Шлейфы для разных версий часто не взаимозаменяемы из-за различий в разъемах, их расположении или количестве контактов.

Технические характеристики (для версии 2)

• Тип интерфейса: LVDS (Low-Voltage Differential Signaling). Это ключевая характеристика для серий G500/G505/G510. Более новые модели используют eDP.
• Количество контактов (пинов):
  • Основной разъем на материнской плате: 40 pin (наиболее распространенный для LVDS).
  • Разъем на матрице: 40 pin.
  • Дополнительные разъемы: На шлейфе также расположены разъемы меньшего размера для веб-камеры (обычно 4-6 pin) и для Wi-Fi антенн (2 коаксиальных порта типа IPX/U.FL).
• Длина: Приблизительно 25-35 см, в зависимости от конкретной компоновки внутри ноутбука.
• Конструкция: Гибкая печатная плата (FPC), часто с экранированием для защиты от помех.
• Основная неисправность: Переломы и потертости в местах изгиба (возле петель экрана или у разъемов), что приводит к мерцанию экрана, появлению полос, артефактов или полному отсутствию изображения при работающей подсветке.

Парт-номера (FRU/Part Numbers)

Это оригинальные номера запчастей от Lenovo. Использование их для поиска — самый надежный способ.

Для моделей версии 2 наиболее вероятны следующие FRU:

• DC02C00C910 (очень распространенный номер для этой серии)
• 04W0335
• 04W0336
• 5C10Q84421
• 5C10Q84422

Важно: Номер может незначительно отличаться в зависимости от региона и конкретной субмодели. Рекомендуется вскрыть ноутбук и переписать номер со старого шлейфа — это гарантирует 100% совместимость.

Совместимые модели ноутбуков

Шлейф версии 2 совместим с рядом моделей на основе одной и той же платформы (шасси). Всегда сверяйте FRU-номер.

Основные совместимые модели:

• Lenovo G500 (модели с 15.6" матрицей и LVDS-разъемом)
• Lenovo G505 (модели с 15.6" матрицей и LVDS-разъемом)
• Lenovo G510 (модели с 15.6" матрицей и LVDS-разъемом)

Также может подходить для некоторых моделей серий:

• Lenovo B590
• Lenovo Z500/Z510 (не все, требуется проверка по фото)
• Lenovo V580c

Критически важные инструкции по подбору и замене

1. Определите свою версию: На материнской плате рядом с разъемом для шлейфа часто нанесена маркировка, например, "LCD CONN V2.0" или просто "V2". Это главный ориентир.
2. Сфотографируйте старый шлейф: Перед покупкой нового снимите старый шлейф и сфотографируйте все его разъемы (с обеих сторон). Сравните с фото продавца.
3. Сосчитайте пины: Убедитесь, что количество контактов на разъемах нового шлейфа совпадает со старым.
4. Версия 1 vs Версия 2: Шлейфы от версии 1 (если такая существует для вашей модели) с большой вероятностью НЕ ПОДОЙДУТ к версии 2. Различия могут быть в расположении фиксаторов или в распиновке.
5. Тип матрицы: Убедитесь, что у вас именно LVDS-матрица, а не eDP. Это можно определить по модели ноутбука и году выпуска (2012-2014) или, опять же, по маркировке на разъеме.

Где искать для покупки

Ищите по запросам:

• "Шлейф матрицы Lenovo G500 FRU DC02C00C910"
• "LCD cable Lenovo G510 V2 40 pin"
• "LVDS cable for Lenovo G505"

Популярные площадки: AliExpress, eBay, местные магазины запчастей для ноутбуков.

Заключение: Для успешной замены шлейфа матрицы на Lenovo G500/G505/G510 версии 2 ключевым действием является определение оригинального FRU-номера или визуальное сравнение разъемов. Указанные выше парт-номера являются лучшей отправной точкой для поиска.
