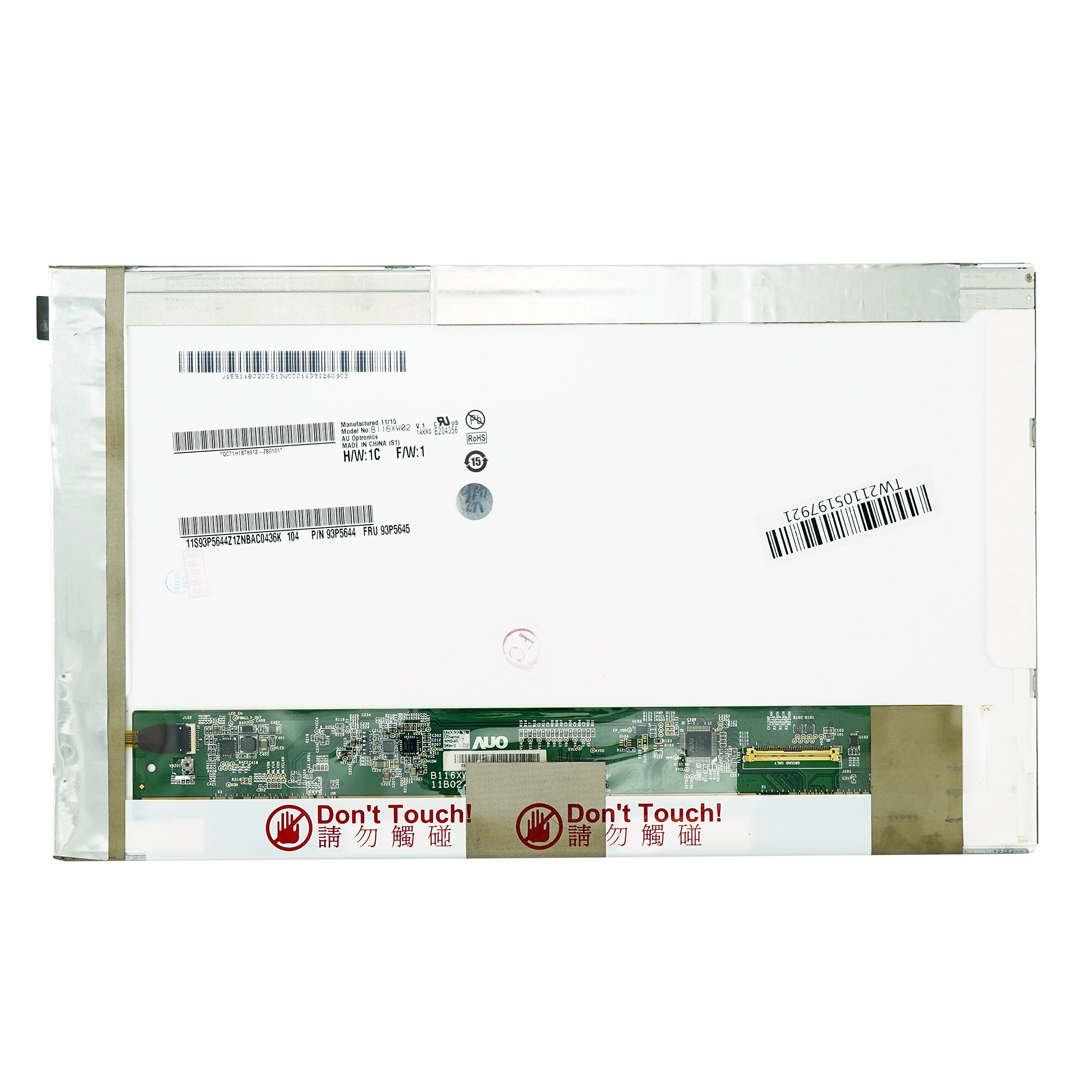

Матрица B116XW02 V.1

Конечно, вот подробное описание матрицы B116XW02 V.1 с техническими характеристиками, парт-номерами и совместимыми моделями.

Общее описание

B116XW02 V.1 — это 11.6-дюймовая ЖК-матрица с разрешением HD (1366x768 пикселей), разработанная компанией AU Optronics (AUO). Это одна из самых распространенных матриц своего класса, широко использовавшаяся в бюджетных и среднебюджетных ноутбуках, нетбуках и моноблоках в конце 2000-х — начале 2010-х годов.

Ключевые особенности:

• Технология: TN (Twisted Nematic) — наиболее распространенная и недорогая технология того времени.
• Тип подсветки: CCFL (люминесцентная лампа) — более старый тип подсветки, который сейчас практически вытеснен LED.
• Основные преимущества: Низкая стоимость, быстрое время отклика (хорошо для динамичных сцен).
• Основные недостатки: Ограниченные углы обзора (особенно по вертикали), невысокая цветопередача и контрастность по сравнению с современными IPS-матрицами, наличие CCFL-подсветки (больше потребляет энергии и со временем может тускнеть).

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Диагональ | 11.6 дюйма | | Разрешение | HD (High Definition): 1366 x 768 пикселей (WXGA) | | Соотношение сторон | 16:9 (Широкоэкранный) | | Технология панели | TN (Twisted Nematic) | | Тип подсветки | CCFL (холодный катод) | | Яркость | Около 200-220 кд/м² (кандел на квадратный метр) | | Контрастность | Примерно 400:1 — 500:1 (типично для TN+CCFL) | | Время отклика | ~16 мс (типичное значение, GTG может быть ниже) | | Углы обзора | 60/60/40/60 (типично: Л/П/В/Н) — очень скромные, особенно по вертикали. | | Количество цветов | 262K (6-bit + FRC) — 16.2 млн. оттенков | | Поверхность экрана | Глянцевая (Glare) или матовая (Anti-Glare) — зависит от модификации. | | Разъем подключения | 40-пиновый LVDS разъем (один канал). Важно: Это старый стандарт LVDS, а не современный eDP. | | Габариты (ВxШxГ) | Примерно: 263.0 x 155.0 x 3.0 мм (могут быть небольшие вариации) | | Вес | Около 220-250 грамм |

Парт-номера и совместимые аналоги

Матрица может встречаться под разными номерами от производителей и поставщиков. Перед заменой критически важно сверить физические параметры (размеры, расположение разъема, тип подсветки)!

Основные парт-номера:

• B116XW02 V.1 (полное оригинальное название от AUO)
• LTN116AT01 (распространенный аналог от Samsung)
• N116BGE-L41 (аналог от Chi Mei Innolux, CMI)
• LP116WH2(TL)(B1) (аналог от LG Display)
• HT116WX1-100 (аналог от HannStar)

Важно: Существует более новая и несовместимая версия — B116XW02 V.6 (или V.5, V.7). Ее ключевое отличие — LED-подсветка. Матрицы с CCFL (V.1) и LED (V.6) имеют разные инверторы питания и, как правило, не взаимозаменяемы без замены всего комплекта (матрица + инвертор/плата).

Совместимые модели ноутбуков и устройств

Эта матрица использовалась в огромном количестве моделей. Вот некоторые из наиболее известных:

• Acer: Aspire One (серии D255, 722, 725, 756), Extensa, TravelMate B113
• ASUS: Eee PC (серии 1215B, 1015B), X101CH, серии K
• Dell: Inspiron M101z, некоторые модели Vostro
• HP: Mini 210, Pavilion dm1, Compaq Mini, G62
• Lenovo (IBM): IdeaPad S10, S12, ThinkPad Edge 11", некоторые модели серии B
• MSI: Wind U160, серия VR
• Samsung: N150, NF210, серия R
• Toshiba: NB550D, Satellite L630, некоторые модели серии NB
• Sony Vaio: Серия VPCYB (YB)
• Различные нетбуки и моноблоки: Packard Bell, Fujitsu, Grundig и др.

Рекомендация по поиску замены:

1. Снимите старую матрицу и перепишите точную маркировку с ее обратной стороны (на стикере).
2. Сравните физические размеры, расположение разъема и количество пинов.
3. Уточните тип подсветки в вашем устройстве (CCFL или LED). Если в ноутбуке стоит CCFL, то для установки LED-матрицы потребуется также заменить инвертор на совместимую плату питания LED, что не всегда возможно.
