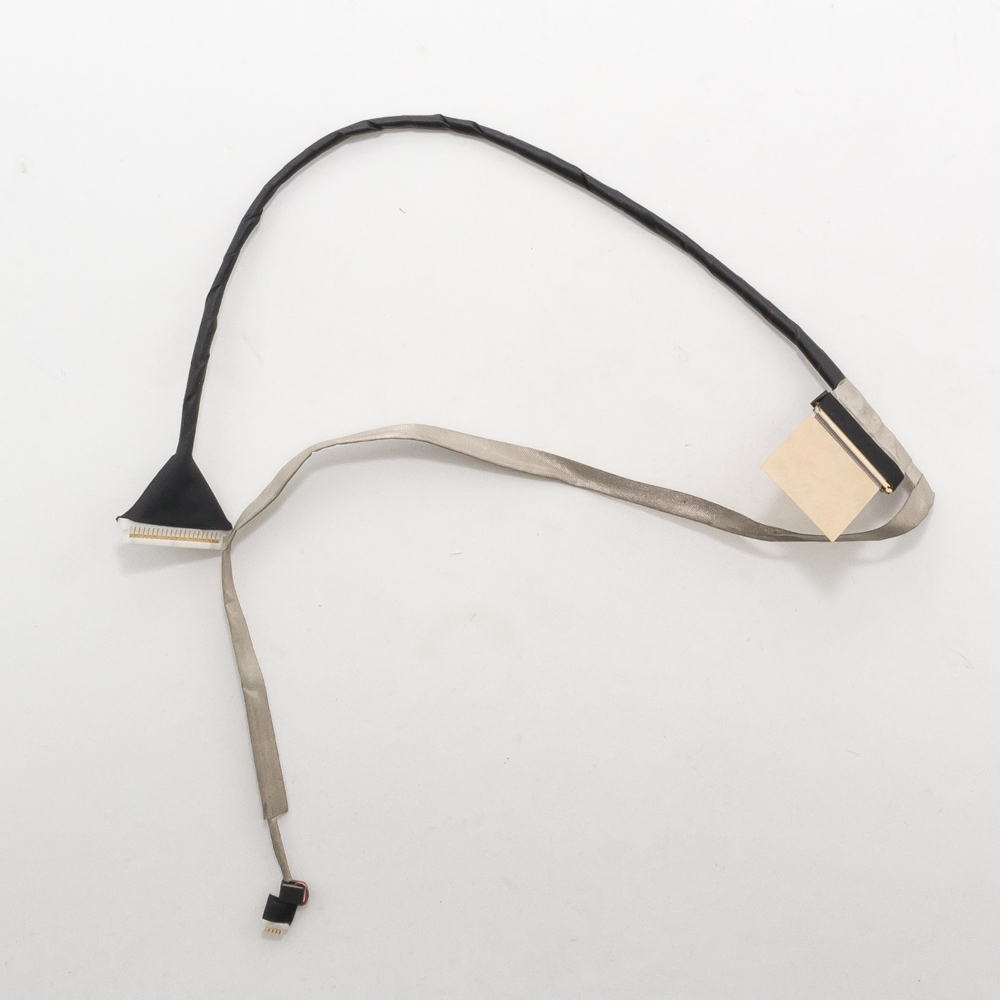

Шлейф матрицы Acer Aspire 5534, 5538, 5538G

Конечно, вот подробное описание шлейфа матрицы для ноутбуков серии Acer Aspire 5534, 5538 и 5538G.

Общее описание

Этот шлейф (flex cable, кабель дисплея) является критически важным компонентом, обеспечивающим передачу видеосигнала, данных от веб-камеры, микрофона и иногда питания от материнской платы ноутбука к жидкокристаллической матрице (экрану). Он проходит через петли поворотного механизма крышки (петли), что делает его уязвимым к перетиранию и повреждению при частом открытии/закрытии крышки или неаккуратном обращении.

Типичные признаки неисправности шлейфа:

• Искажение изображения, полосы, артефакты на экране.
• Пропадание изображения при изменении угла наклона крышки.
• Изображение есть только на половине экрана.
• Не работает встроенная веб-камера или индикатор ее активности.
• Не работает матрица, хотя подсветка (равномерный серый или белый свет) может работать.

Технические характеристики

• Тип разъема на стороне материнской платы: 40-контактный разъем типа LVDS (обычно с шагом контактов 0.5 мм). Это стандарт для данных дисплея.
• Тип разъема на стороне матрицы: 40-контактный разъем (также LVDS, шаг 0.5 мм или 0.8 мм, в зависимости от конкретной матрицы).
• Дополнительные цепи: В составе шлейфа проходят провода для встроенной веб-камеры (обычно разъем на 4 или 5 pin) и встроенного микрофона.
• Длина: Приблизительно 25-30 см, в зависимости от производителя запчасти.
• Конфигурация: 40-жильный плоский гибкий кабель (FPC).

Важное примечание: В рамках серий 5534/5538 использовались матрицы с разным физическим расположением разъема (слева, справа, посередине) и разным типом подсветки (CCFL или LED). Поэтому самый надежный способ подбора — по партномеру старого шлейфа или по точной модели матрицы.

Парт-номера (Part Numbers)

Это оригинальные и наиболее распространенные номера запчастей от Acer и производителей шлейфов:

• 48.49H01.001 / 48.49H01.001M — Один из самых распространенных номеров для этих серий.
• 48.49H02.001
• 48.49H03.001
• 48.4AH03.001
• DC020016M00
• 6301-053548M

Как искать: Вбейте в поиск на маркетплейсах или сайтах запчастей любой из этих номеров, часто с припиской "Acer 5534 шлейф".

Совместимые модели ноутбуков

Шлейф совместим в первую очередь с ноутбуками, имеющими идентичную компоновку материнской платы и матрицы. Основные модели:

• Acer Aspire 5534
• Acer Aspire 5538
• Acer Aspire 5538G

Может также подходить к некоторым другим моделям на аналогичной платформе, но это требует проверки, например:

• Acer Aspire 5532
• Acer Aspire 5536 / 5536G
• Acer Aspire 5732Z
• Packard Bell EasyNote TM85 (так как Packard Bell является дочерним брендом Acer и часто использует одинаковые конструкции).

Ключевые рекомендации при покупке

1. Разберите ноутбук и извлеките старый шлейф. Самый надежный способ — сверить новый шлейф со старым визуально: количество контактов, длина, расположение и форма разъемов, расположение ответвления на камеру.
2. Определите модель матрицы. На обратной стороне матрицы наклейка с номером. По этому номеру (например, B156XW02 V.2, LTN156AT01) продавцы запчастей могут точно определить нужный шлейф.
3. Обратите внимание на тип подсветки: Если у вас матрица с CCFL лампой (толще, есть инвертор), шлейф может иметь небольшие отличия от версии для LED матрицы (тоньше, нет инвертора). Однако в большинстве случаев для серий 553x шлейфы взаимозаменяемы.
4. Покупайте у проверенных продавцов. Качество пайки контактов и гибкость шлейфа влияют на срок его службы.

Перед заказом обязательно уточните у продавца совместимость, предоставив ему фотографию вашего старого шлейфа и номер с матрицы.
