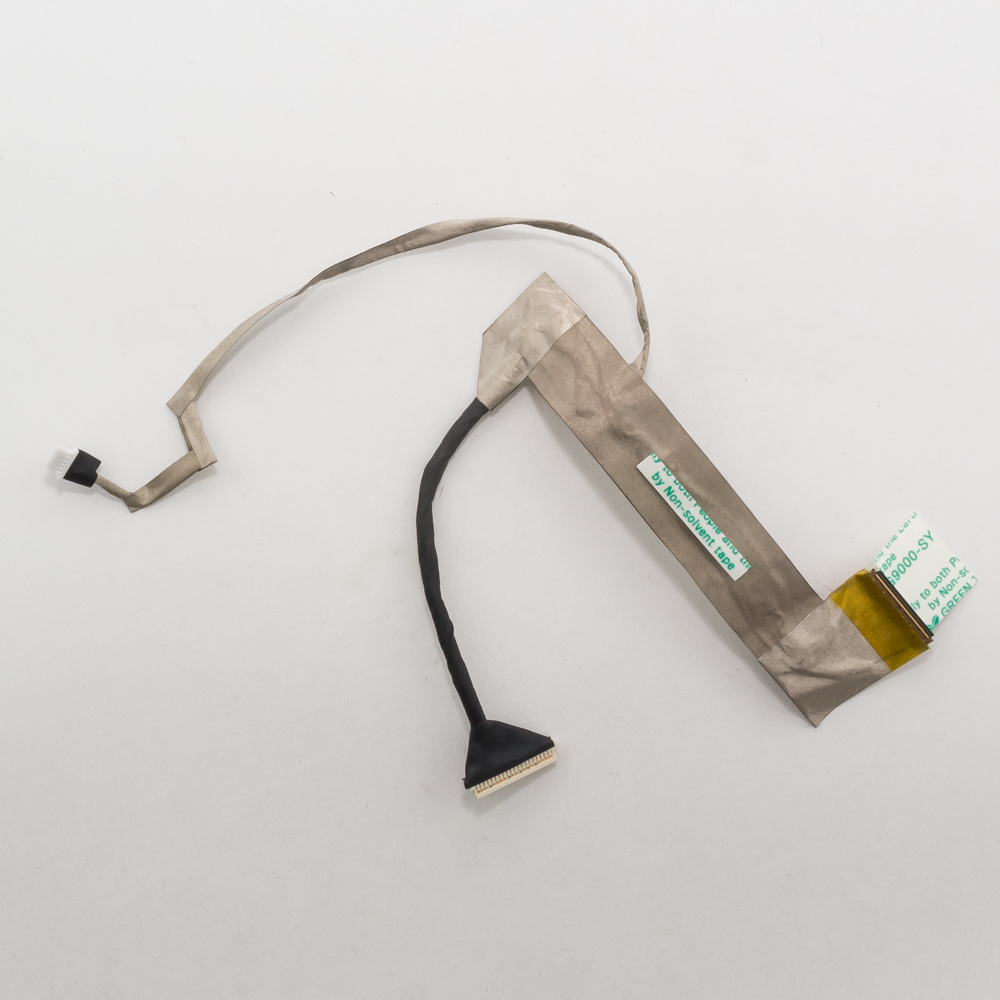

Шлейф матрицы Acer Aspire 4332, 4732, D525, D725

Конечно, вот подробная информация о шлейфе матрицы для серий ноутбуков Acer Aspire 4332, 4732, D525, D725.

Этот шлейф — критически важный компонент, отвечающий за передачу сигнала изображения, данных и питания от материнской платы (или отдельной платы инвертора) к жидкокристаллической матрице (экрану).

Описание и роль шлейфа

Это плоский гибкий кабель (FFC — Flat Flexible Cable), состоящий из множества проводников, заламинированных в тонкую пластиковую ленту. Он служит "нервной системой" для экрана:

• Передает видеосигнал от материнской платы к матрице.
• Передает питание на матрицу и лампы подсветки (или светодиоды, в зависимости от модели).
• Обеспечивает связь с веб-камерой (если она подключена через этот шлейф).
• Соединяет инвертор подсветки (если он есть) с материнской платой.

Важная особенность: В этих моделях Acer часто используется шлейф с двумя разъемами — один широкий для матрицы (обычно 40-контактный) и один узкий для инвертора подсветки (обычно 2-контактный). Это ключевой признак при поиске.

Технические характеристики (общие)

• Тип разъема на стороне матрицы: 40-контактный (40-pin), с шагом контактов 0.5 мм. Это самый распространенный вариант для LCD матриц того поколения.
• Тип разъема на стороне материнской платы/инвертора: Может быть 40-pin или 30+1 pin. Конкретный тип зависит от модификации.
• Дополнительный разъем: 2-контактный разъем для питания инвертора подсветки (AC-in).
• Длина: Приблизительно 25-35 см, в зависимости от конкретного расположения разъемов внутри ноутбука.
• Конфигурация: Один широкий шлейф, разветвляющийся на два коннектора, либо два отдельных шлейфа.

Парт-номера (Part Numbers)

Оригинальные и наиболее распространенные парт-номера для этого шлейфа:

• 60.LA04.031 — Самый частый и основной номер.
• 60.LA04.032 — Также очень распространен, часто взаимозаменяем с .031.
• 48.4N401.031
• DC020016D00
• 632-104G-001D
• 00.EEL01.007

При покупке: Достаточно искать по основным номерам 60.LA04.031 или 60.LA04.032. Часто продавцы указывают совместимость по моделям ноутбуков.

Совместимые модели ноутбуков

Шлейф с такими характеристиками используется в широком ряде моделей Acer, Packard Bell и eMachines на аналогичной платформе.

Основные модели:

• Acer Aspire 4332
• Acer Aspire 4732
• Acer Aspire 4732Z
• Acer Aspire D525
• Acer Aspire D725
• Acer Aspire 5332
• Acer Aspire 5732
• Acer Aspire 5732Z
• Acer Aspire 5733
• Acer Aspire 5733Z
• Acer Extensa 5635

Серии других брендов (OEM-платформа):

• Packard Bell: DOT S, DOT SE, EasyNote TM
• eMachines: eME728, eME732

Критически важные советы при замене

1. Сверьте разъемы! Перед покупкой обязательно разберите ноутбук и визуально сравните шлейф:
   • Количество контактов (40 или другое).
   • Наличие и тип дополнительного разъема для инвертора.
   • Расположение фиксаторов (защелок) на коннекторах.
2. Проблема совместимости 4332/4732 и D525/D725: Несмотря на общие номера, в некоторых ревизиях ноутбуков Aspire 4332/4732 и Aspire D525/D725 могут использоваться разные разъемы на стороне материнской платы (например, 40-pin против 30+1 pin). Уточняйте у продавца совместимость именно с вашей моделью.
3. Альтернативный поиск: Ищите шлейф не только по номеру, но и по фразе "шлейф матрицы Acer 40 pin + 2 pin", указав свою модель.
4. Аккуратность при установке: Шлейф очень хрупкий. Коннекторы защелкиваются, а не вставляются силой. Перед установкой убедитесь, что разъем на материнской плате чистый и не погнут.

Рекомендация: Лучший способ — сфотографировать ваш старый шлейф, особенно коннекторы, и показать фото продавцу для 100% подтверждения совместимости.
