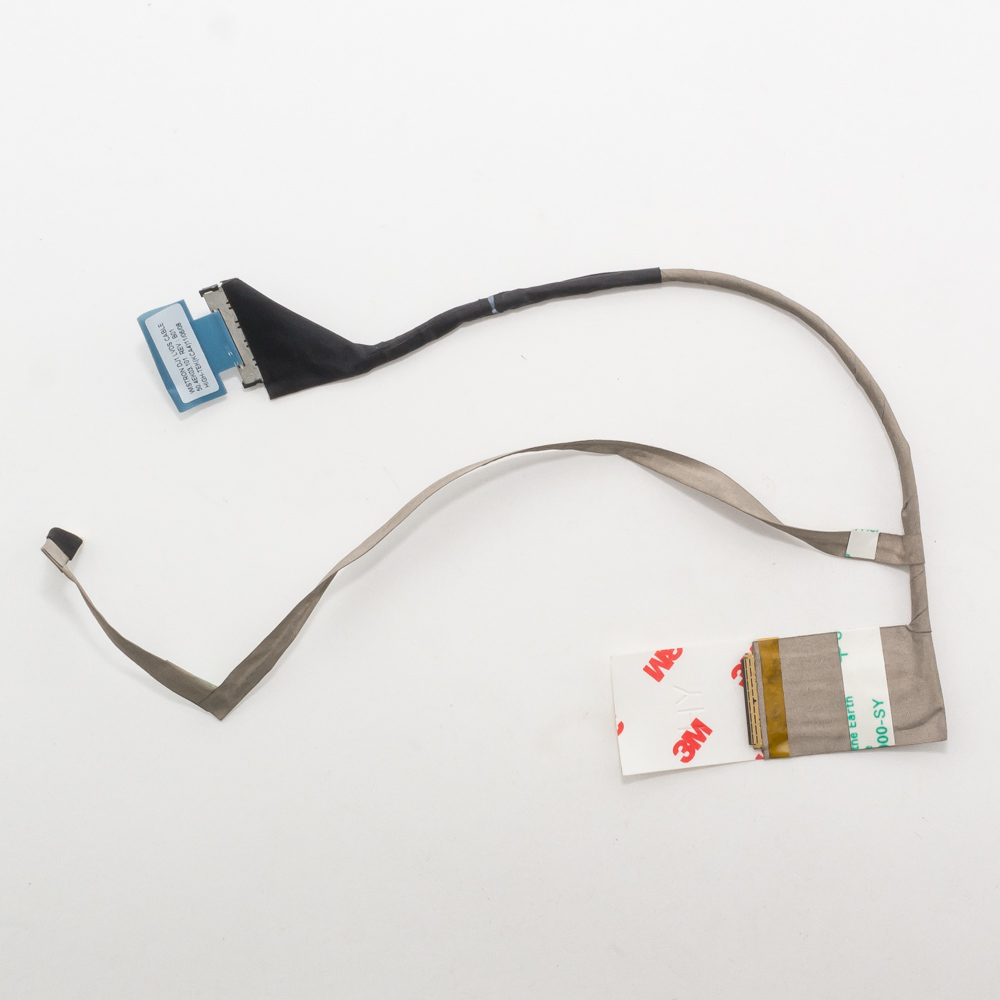

Шлейф матрицы Dell Inspiron N4020, N4030

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы (дисплейного кабеля) ноутбуков Dell Inspiron серии N4020 и N4030.

Описание и назначение

Шлейф матрицы (LCD Cable, Display Cable, eDP/LVDS Cable) — это плоский гибкий кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он передает:

• Видеосигнал от видеокарты (интегрированной или дискретной) к матрице.
• Сигналы управления для подсветки экрана.
• Данные со встроенной веб-камеры и микрофонов (если они подключены через этот шлейф).

Неисправность этого шлейфа — одна из частых причин проблем с изображением:

• Полное отсутствие изображения при работающем индикаторе питания и слышимой загрузке системы.
• Искаженное изображение, полосы, артефакты, мерцание.
• Изображение пропадает при изменении угла наклона крышки.
• Не работает встроенная веб-камера (если ее шлейф интегрирован в дисплейный).

Технические характеристики

• Тип разъема: Чаще всего используется LVDS (для моделей с разрешением HD/HD+) или eDP (для некоторых модификаций с разрешением HD+). Для серий N4020/N4030 наиболее характерен LVDS.
• Количество контактов: Стандартно 40 pin (контактов) — это самый распространенный вариант для данных моделей.
• Конфигурация разъемов:
  • Со стороны материнской платы: узкий разъем, фиксируемый защелками.
  • Со стороны матрицы: более широкий разъем, также с фиксатором.
• Дополнительные компоненты: На шлейфе может быть припаян небольшой коннектор для веб-камеры (очень хрупкий).
• Длина: Оптимизирована под внутреннюю компоновку конкретной модели.

Парт-номера (P/N) и коды запчастей Dell

Важно: Номер шлейфа зависит от конкретной конфигурации ноутбука (разрешение экрана, наличие камеры). При заказе лучше всего использовать Service Tag (сервисный код) вашего ноутбука на сайте Dell. Ниже приведены наиболее распространенные оригинальные парт-номера.

• CN-0C6P6H - Очень распространенный номер для шлейфа с разъемом под камеру.
• CN-00X238 - Еще один частый вариант.
• CN-0D9M29
• CN-02D8K3
• DC02C00BC10 (код поставщика)
• F0H6M (код поставщика Foxconn)

Универсальный артикул для поиска в магазинах: Часто продается под общим названием "Шлейф матрицы для Dell Inspiron N4020 N4030 40 pin".

Совместимые модели ноутбуков

Шлейф подходит для целого ряда моделей серий Inspiron 14R и 15R (R первого поколения, "закругленной" формы), построенных на одной платформе.

Основные совместимые модели:

• Dell Inspiron N4020
• Dell Inspiron N4030
• Dell Inspiron 14R N4020
• Dell Inspiron 15R N4030
• Dell Inspiron 14R (серия N4010, но требует уточнения — часто совместим)
• Dell Inspiron 15R (серия N5010, но требует уточнения — часто совместим)

Также может подходить для некоторых моделей:

• Dell Inspiron M4010 / M5010 (очень высокая вероятность совместимости)
• Dell Vostro 1400 / 1500 (не для всех конфигураций, требуется проверка)

Критически важные моменты при покупке и замене

1. Сверьте старый шлейф. Перед покупкой обязательно извлеките неисправный шлейф и сравните:

   • Количество контактов (например, 40 pin).
   • Расположение и тип разъемов с обоих концов.
   • Наличие дополнительного отвода на коннектор для веб-камеры.
   • Длину и трассировку (форму) шлейфа.

2. Аккуратность при замене. Разъемы фиксируются тонкими пластиковыми защелками. Их нужно аккуратно поддеть, а не тянуть за сам шлейф. Силовое отключение и извлечение батареи — обязательны.

3. Проверьте матрицу. Перед заменой шлейфа желательно проверить саму матрицу, подключив ее к заведомо исправному ноутбуку (или используя внешний монитор через VGA/HDMI, чтобы убедиться в работе видеокарты).

4. Неоригинальные запчасти. На рынке много качественных аналогов. Главное — визуальное соответствие оригиналу.

Рекомендация: Используйте Service Tag вашего ноутбука на официальном сайте Dell в разделе поддержки или на сайтах крупных поставщиков запчастей для точного определения нужной детали.
