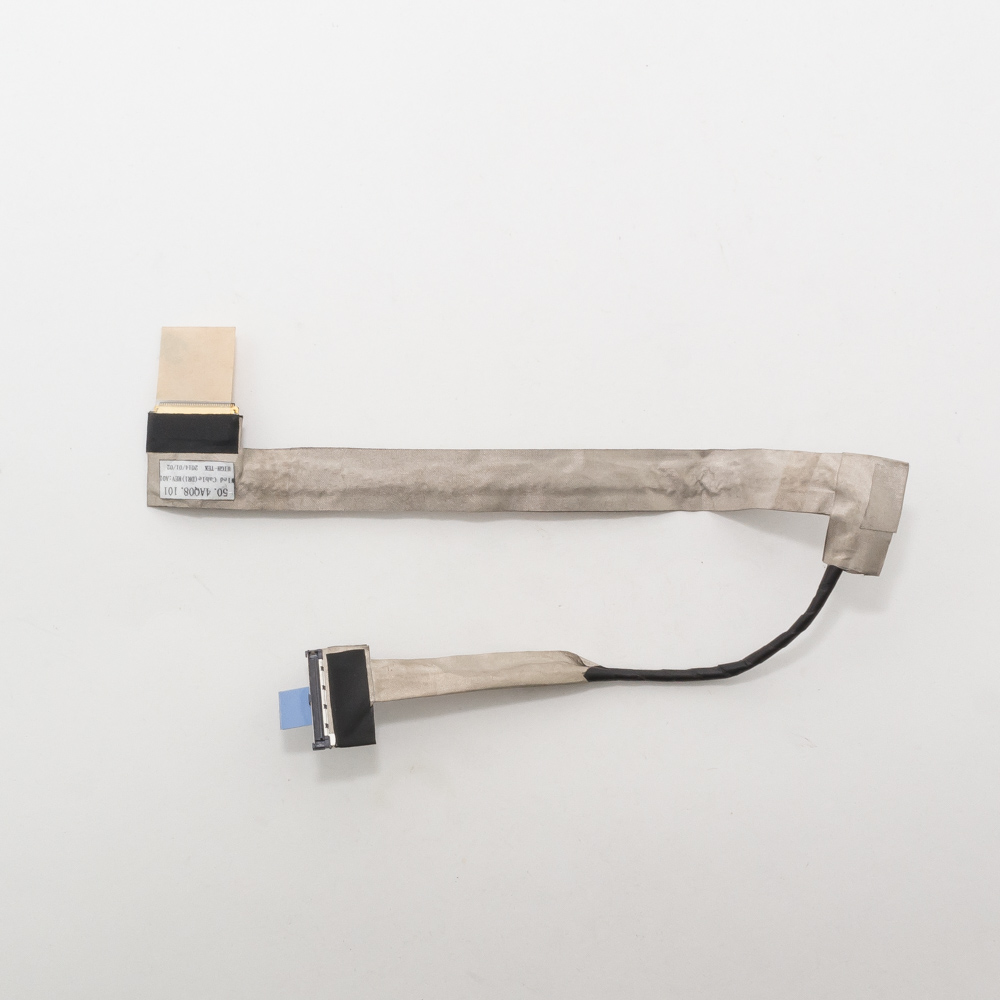

Шлейф матрицы Dell Inspiron 1545

Артикул: 3905255

в наличии: 5шт.

цена: 972

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

Описание Шлейф матрицы Dell Inspiron 1545

Отличный выбор! Dell Inspiron 1545 — это классическая бюджетная серия ноутбуков конца 2000-х — начала 2010-х годов, известная своей надежностью и простотой обслуживания. Шлейфы в нем — это слабое место из-за постоянного открывания/закрывания крышки.

Вот подробное описание, характеристики и информация по шлейфам для Dell Inspiron 1545.

Общее описание шлейфов в Dell Inspiron 1545

В ноутбуке Dell Inspiron 1545 используется не один, а несколько важных шлейфов, соединяющих материнскую плату с компонентами в верхней крышке (дисплей-крышке). Основные из них:

Главный шлейф дисплея (LCD Cable): Отвечает за передачу видеосигнала от материнской платы к матрице. Самый критичный и часто выходящий из строя.
Шлейф веб-камеры и микрофонов (Webcam Cable): Передает данные от встроенной веб-камеры (обычно 1.3 Мп) и микрофонов к материнской плате.
Шлейф антенн Wi-Fi/Bluetooth (Wireless Antenna Wires): Это не плоский шлейф, а набор тонких проводов с разъемами, ведущих от Wi-Fi-карты к антеннам, расположенным по бокам матрицы.

Типичные проблемы:

Полосы на экране, артефакты, мерцание или отсутствие изображения при движении крышки — классический признак перелома главного шлейфа.
Не работает веб-камера или микрофоны — проблема в шлейфе камеры.
Плохой прием Wi-Fi — могут быть повреждены антенные провода.

Технические характеристики и парт-номера (Part Numbers)

Важно! Точный парт-номер шлейфа зависит от модели установленной матрицы (LCD). У Inspiron 1545 использовалось несколько типов экранов с разными разъемами.

1. Главный шлейф дисплея (LCD Cable / LVDS Cable)

Тип разъема: 40-контактный (40-pin), одноканальный LVDS.
Вид разъема на матрице: Может быть прямой (левый) или обратный (правый) — это ключевой параметр при заказе! Определяется по расположению контактов (видно при снятии рамки матрицы).
Длина: Около 30-35 см.
Основные парт-номера от Dell:
- FPJ63 (самый распространенный)
- FJY6N
- CN-0FPJ63
- CN-0FJY6N
- 0FPJ63
Совместимые номера поставщиков (подходят):
- 41.W4010.001 / 41W4010-001 (для разъема "слева")
- 41.W4011.001 / 41W4011-001 (для разъема "справа")
- DC02000DSE00

2. Шлейф веб-камеры (Webcam Cable)

Тип разъема: 10-контактный на камере, плоский разъем на материнской плате.
Парт-номера от Dell:
- YYR39
- CN-0YYR39
- 0YYR39
Совместимые номера: 45.W5013.001 / 45W5013-001

3. Антенные провода (Wi-Fi Antenna Wires)

Обычно идут комплектом из двух проводов (основной и вспомогательный) с разъемами IPX/U.FL.
Парт-номер Dell:** WN766** (или CN-0WN766)

Совместимые модели ноутбуков

Шлейфы от Inspiron 1545 подходят к целому ряду очень похожих моделей из той же серии и поколения, так как конструкция дисплейного модуля у них идентичная.

Полная совместимость (подходят те же парт-номера):

Dell Inspiron 1545
Dell Inspiron 1750 (большая 17-дюймовая версия, но шлейфы в крышке те же)
Dell Inspiron 1555 (версия с процессором AMD)
Dell Inspiron 1564
Dell Inspiron 1570
Dell Vostro 1014
Dell Vostro 1015
Dell Vostro 1088
Dell Studio 1450 (требует проверки, но в большинстве случаев подходит)

Важное примечание по совместимости: Перед покупкой шлейфа обязательно нужно разобрать ноутбук и посмотреть на три вещи:

Парт-номер на старом шлейфе (если он читаем).
Тип разъема на вашей матрице (прямой или обратный). Сравните со старым шлейфом или сфотографируйте разъем на матрице.
Модель вашего ноутбуса на шильдике (Service Tag / Express Service Code). Введите его на сайте Dell в разделе поддержки, чтобы узнать точную оригинальную конфигурацию.
