Шлейф матрицы Toshiba Satellite A200, A210

Отличный вопрос! Шлейф матрицы для серий Toshiba Satellite A200 и A210 — одна из самых частых причин проблем с изображением (артефакты, полосы, мерцание, отсутствие картинки при работающем экране) на этих ноутбуках.

Общее описание

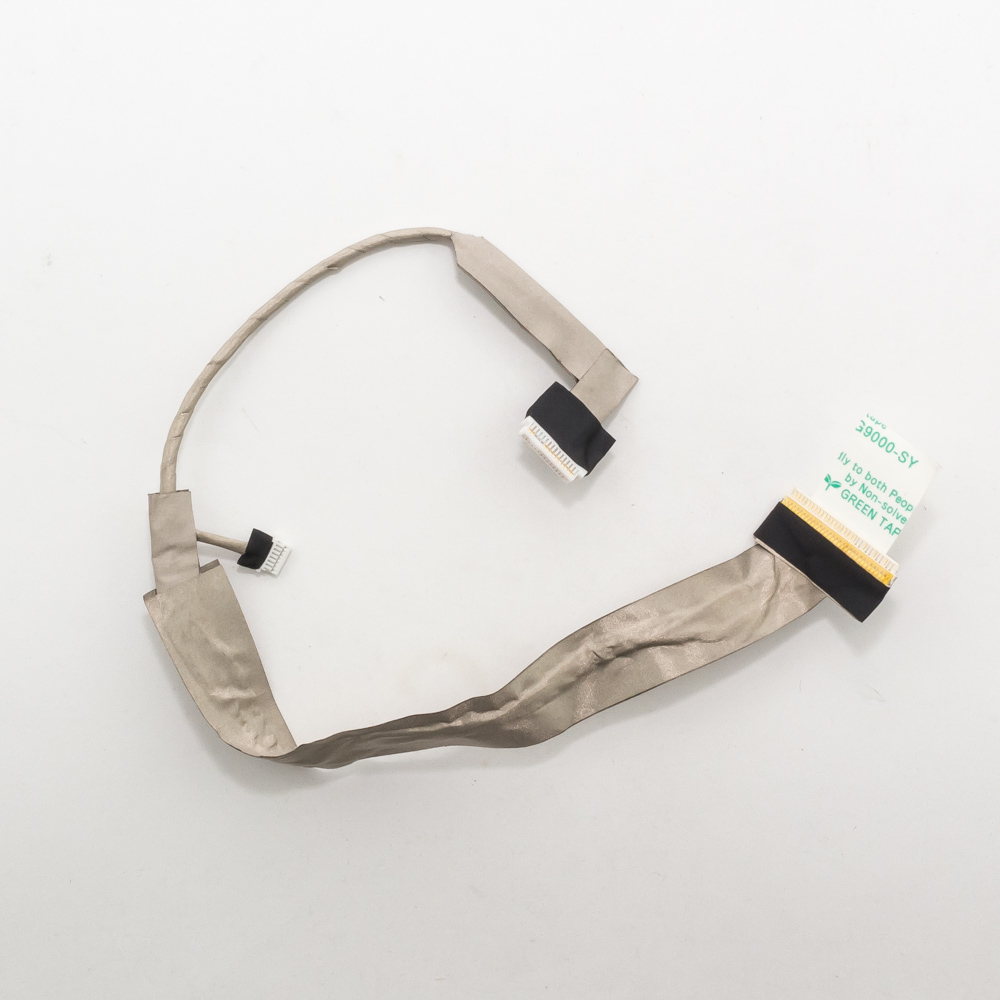

Шлейф матрицы (LCD cable, LVDS cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с жидкокристаллической матрицей (экраном). Он передает видеосигнал, питание для подсветки и сигналы управления. В моделях A200/A210 используется 40-контактный (40-pin) разъем, что является стандартом для матриц с разрешением WXGA (1280x800).

Из-за постоянного открывания/закрывания крышки ноутбука шлейф подвергается механическому изгибу и со временем перетирается или теряет контакт. Чаще всего проблемы возникают в месте изгиба у петли экрана или в самом разъеме.

Технические характеристики

• Тип разъема: 40-pin (40 контактов), одинарный.
• Расположение разъема на материнской плате: Как правило, в верхней части, ближе к петлям экрана. Обозначается как CN800, CN850 или LCD.
• Длина: Приблизительно 20-25 см.
• Ключевая особенность: Разъем на стороне материнской платы часто имеет фиксатор (замок), который необходимо аккуратно поднимать перед извлечением шлейфа. На стороне матрицы шлейф может быть просто вставлен в разъем с фиксацией по бокам или также иметь замок.
• Назначение контактов: Передает LVDS-сигнал (данные изображения), питание +3.3V для матрицы и +INV_BKLT (питание инвертора/подсветки).

Парт-номера (Part Numbers)

Оригинальные и наиболее распространенные парт-номера для этих серий:

• 9Z.N0M07.001 — самый частый и основной номер для большинства конфигураций A200/A210.
• 9Z.N0M07.002
• PA3825U-1LC3
• G8000-002A
• 0A000085730 — внутренний номер Toshiba.

При поиске в интернет-магазинах достаточно ввести Toshiba A200 LCD cable 40 pin или один из указанных парт-номеров.

Важно: Перед покупкой обязательно нужно разобрать ноутбук и визуально проверить шлейф, а также посмотреть маркировку на самой матрице (model number). Это даст 100% уверенность в совместимости.

Совместимые модели ноутбуков

Шлейф с указанными характеристиками подходит для обширного списка моделей на платформе Satellite A200/A210, а также для некоторых других серий с аналогичной конструкцией.

Основной список:

• Toshiba Satellite A200
  • A200-1Cz, A200-1DG, A200-1EP, A200-1ES, A200-1G1, A200-1GS, A200-1K0, A200-1M0, A200-1N0, A200-1V0, A200-1W0, A200-1X0, A200-1Y0, A200-1Z0 и другие модификации (A200-xx)
• Toshiba Satellite A210
  • A210-1AS, A210-1Cz, A210-1DG, A210-1EP, A210-1ES, A210-1Gz, A210-1K0, A210-1M0, A210-1N0, A210-1W0, A210-1X0, A210-1Z0 и другие модификации (A210-xx)
• Toshiba Satellite Pro A200
• Toshiba Equium A200 (европейское название Satellite Pro)

Также часто совместим с:

• Toshiba Satellite U200/U205 (требует проверки, некоторые модели имеют 30-pin шлейф!)
• Toshiba Satellite L300/L305 (не все! Многие L300 используют 30-pin для HD-ready (1366x768). Требуется обязательная проверка маркировки матрицы!)
• Toshiba Satellite L310/L315
• Toshiba Satellite A300 (требует проверки, многие A300 уже используют 40-pin для разрешения 1280x800)

Критически важные советы по замене

1. Определите модель матрицы: На обратной стороне матрицы наклейка с номером (например, LTN154AT01, LTN154AT02, B154EW04 V.0 и т.д.). По этому номеру можно точно узнать, какой разъем (40-pin) ей нужен.
2. Проверьте старый шлейф: Снимите его и посмотрите маркировку. Обычно она написана на самом шлейфе или на разъеме.
3. Аккуратность при замене: Разъемы очень хрупкие. Не прилагайте силу. Аккуратно откройте фиксатор.
4. Проверьте инвертор: Рядом со шлейфом находится инвертор подсветки (небольшая плата). Иногда проблемы с изображением связаны с ним. Проверьте его контакты.
5. Перед разборкой отключите аккумулятор и блок питания.

Заключение: Для серий Satellite A200 и A210 вам с вероятностью 99% подойдет 40-контактный шлейф с парт-номером 9Z.N0M07.001. Однако, учитывая возраст этих ноутбуков, всегда лучше снять старый шлейф и заказывать аналог, сверив визуальное соответствие разъемов.
