Шлейф матрицы Dell Inspiron 14R, N4010 версия 2

Отличный запрос. Шлейф матрицы (LCD cable, eDP/LVDS cable) для Dell Inspiron 14R (N4010) — это критически важный компонент, соединяющий материнскую плату ноутбука с дисплеем. Вот подробное описание, характеристики и совместимость.

Описание и функция

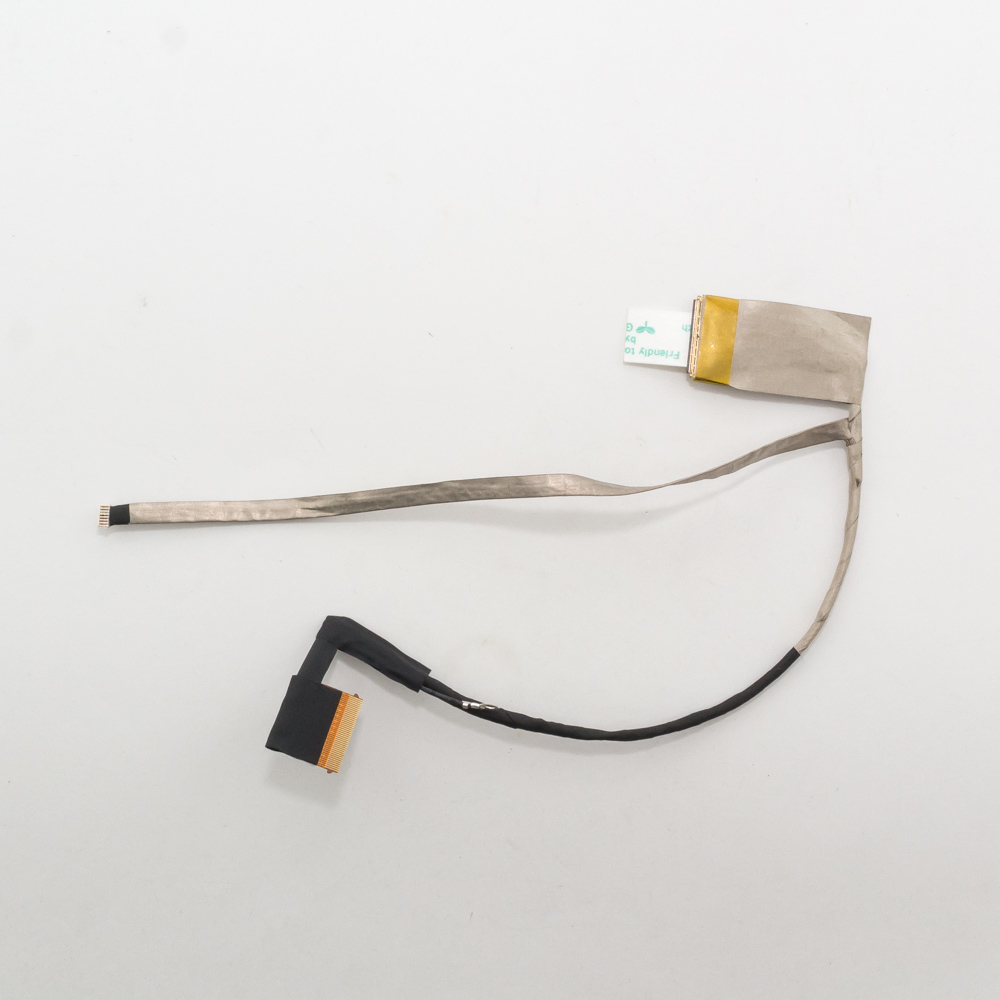

Шлейф матрицы Dell N4010 — это гибкий плоский кабель, состоящий из множества проводников в изолирующей оболочке. Его основная функция — передача:

1. Видеосигнала от видеокарты (интегрированной Intel HD Graphics или дискретной ATI Mobility Radeon HD 5470/550v) к матрице.
2. Сигналов управления для включения/выключения подсветки и регулировки яркости.
3. Питания на подсветку матрицы (обычно +3.3V и +19V).

Версия 2 (Rev. A02) указывает на ревизию материнской платы или конструкции ноутбука. Это ключевой момент: шлейфы для разных ревизий часто имеют разное расположение и тип разъемов, поэтому совместимость определяется именно этим номером.

Типичные неисправности:

• Полосы на экране, артефакты, искажение цвета.
• Мерцание или пропадание изображения при движении крышки.
• Темный экран при работающем ноутбуке (подсветка не включается).
• Изображение пропадает, но светится подсветка (виден контент под углом).

Технические характеристики

• Тип разъема на стороне материнской платы: 40-контактный (40-pin), тип eDP (Embedded DisplayPort) или LVDS. Для N4010 Rev. A02 чаще всего используется 40-pin LVDS разъем, но возможны вариации.
• Тип разъема на стороне матрицы: 40-контактный (40-pin). Важно: Разъем должен точно соответствовать разъему на вашей конкретной матрице.
• Длина: Приблизительно 25-30 см.
• Конфигурация: Прямой шлейф (не перекрученный). Может иметь дополнительный тонкий шлейф или ответвление для веб-камеры и индикаторов, так как разъемы для них часто находятся на одном шлейфе с дисплеем.
• Ключевая особенность для N4010 Rev. A02: На материнской плате разъем расположен горизонтально и имеет черный пластиковый замок-защелку, который поднимается для отсоединения.

Парт-номера (P/N - Part Numbers)

Оригинальные и наиболее распространенные парт-номера для Dell Inspiron 14R N4010 (версия материнской платы A02):

1. CN-0D4Y6H - Самый распространенный номер для ревизии A02.
2. CN-04T4NR
3. CN-0C4Y6H
4. CN-0GD4Y6H
5. FRU P/N: 0D4Y6H (базовый номер без префикса CN-)

ВАЖНО: Перед покупкой обязательно разберите ноутбук и сверьте номер со старого шлейфа. Номер обычно напечатан на самой ленте шлейфа. Также совместимость зависит от установленной матрицы.

Совместимые модели ноутбуков

Шлейф с указанными парт-номерами совместим в первую очередь с:

• Dell Inspiron 14R N4010 (с материнской платой ревизии A02).
• Dell Inspiron 14R N4110 (частично, но требуется проверка — у N4110 часто используется тот же шлейф, особенно в ранних версиях).
• Dell Inspiron 14 (1440) — базовая модель серии.

Модели, с которыми вероятна НЕсовместимость:

• Dell Inspiron N4010 с материнской платой ревизии A01 или A00. У них разъем на материнской плате может быть вертикальным и иметь другую конфигурацию.
• Dell Inspiron 14R с другими номерами моделей (например, 14R-5437, 14R-5421 и т.д.) — это уже совершенно другое поколение.
• Dell Inspiron 15R N5010, 17R N7110 — у них другие размеры и разъемы.

Критически важные шаги перед покупкой:

1. Снимите старый шлейф и перепишите номер с него (CN-XXXXXX).
2. Определите модель вашей матрицы. Она напечатана на обратной стороне дисплея (например, LTN140AT02, B140XW01 V.8 и т.д.). Тип разъема на матрице должен совпадать.
3. Проверьте ревизию материнской платы. Она указана на самой плате рядом с надписью "N4010" (например, MB N4010 A02).
4. При заказе у продавца укажите: модель ноутбука (N4010), ревизию платы (A02), парт-номер шлейфа и модель матрицы.

Следуя этим инструкциям, вы гарантированно подберете совместимый шлейф для ремонта.
