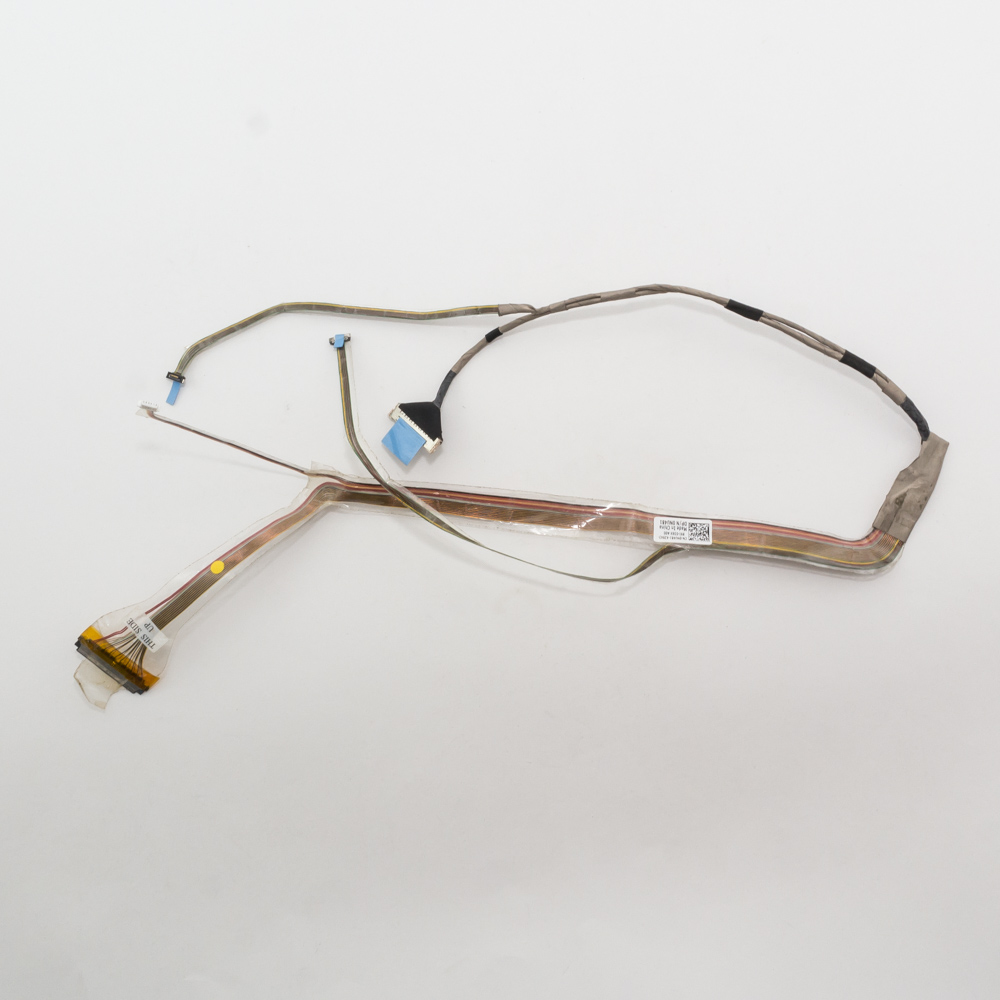

Шлейф матрицы Dell Studio 1735, 1737

Артикул: 3905222

в наличии: 7шт.

цена: 609

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

Описание Шлейф матрицы Dell Studio 1735, 1737

Отличный вопрос! Шлейфы матрицы для Dell Studio 1735/1737 — частая точка отказа из-за постоянного открывания/закрывания крышки. Вот подробное описание и вся необходимая информация.

Описание и Функция

Шлейф матрицы (LCD Cable, LVDS Cable) — это плоский гибкий кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он передает:

Видеосигнал от видеокарты к матрице.
Сигналы управления для включения/выключения подсветки.
Питание для подсветки матрицы (лампы или светодиодов).
Сигнал от веб-камеры (если она подключена через этот шлейф).

Типичные проблемы, указывающие на неисправность шлейфа в Dell Studio 1735/1737:

Искаженное изображение или полосы на экране, которые меняются при движении крышки.
Мерцание экрана или периодическое пропадание изображения.
Экран полностью темный, но ноутбук включается (слышна загрузка ОС, горят индикаторы, работает внешний монитор).
Изображение пропадает при изменении угла наклона крышки.
Не работает встроенная веб-камера (в некоторых конфигурациях).

Технические характеристики (общие)

Тип разъема: LVDS (Low-Voltage Differential Signaling).
Количество контактов: Чаще всего 30-pin (для 17-дюймовых матриц с CCFL-подсветкой, наиболее распространенный вариант в 1735/1737). Также возможны варианты на 40-pin или другие, в зависимости от точной модели матрицы.
Подсветка: Основная масса Studio 1735/1737 использует CCFL (люминесцентную лампу), поэтому в шлейфе есть отдельные провода для инвертора подсветки.
Дополнительные компоненты: На шлейфе может быть припаян разъем для веб-камеры.
Конструкция: Длинный (около 30-35 см) плоский кабель, часто с защитной оплеткой в критических местах изгиба.

Парт-номера (Part Numbers / P/N)

Внимание! Это ключевой момент. Существует несколько версий шлейфов, и они различаются в зависимости от конкретной конфигурации ноутбука (модели матрицы, наличия камеры). Использование несовместимого шлейфа может привести к отсутствию изображения или подсветки.

Основные парт-номера для Dell Studio 1735/1737:

YY449 (или 0YY449) — Самый распространенный номер. Подходит для большинства конфигураций с CCFL-подсветкой.
FP449 — Еще один очень популярный и взаимозаменяемый с YY449 номер.
CN-0YY449 — Полный номер с префиксом CN (Connectivity).
CN-0FP449 — Аналогично.
Dell P/N: 9H.VFJ.FC.01 — Альтернативный номер производителя.

Важно: Также встречаются номера 0T2N8, CN-0T2N8, 0R958, CN-0R958. Они могут быть совместимы, но лучше искать по основным.

Как точно определить свой шлейф:

Разобрать ноутбук и посмотреть номер на самом шлейфе (обычно на белой бирке).
Найти Service Tag ноутбука на сайте Dell, в разделе документации (Manual) может быть указана спецификация.
Определить модель матрицы, которая установлена в вашем ноутбуке (номер на обратной стороне, например, LTN170CT01, B170PW03 и т.д.), и искать шлейф, совместимый с ней.

Совместимые модели ноутбуков

Шлейф предназначен в первую очередь для серии Dell Studio 1735 и Dell Studio 1737. Эти модели имеют одинаковую конструкцию корпуса и дисплейного модуля.

Также может подходить (но требует проверки по номеру!) для других 17-дюймовых моделей Dell схожего поколения:

Dell Inspiron 1720 (частичная совместимость, очень похожая конструкция)
Dell XPS M1730 (требует обязательной проверки, высокий шанс совместимости с некоторыми конфигурациями)
Dell Vostro 1700 (частичная совместимость)

Важное предупреждение: Модели Dell Studio 1745/1747/1749 уже нового поколения и используют, как правило, матрицы с LED-подсветкой и другие шлейфы. Они НЕ СОВМЕСТИМЫ с 1735/1737.
