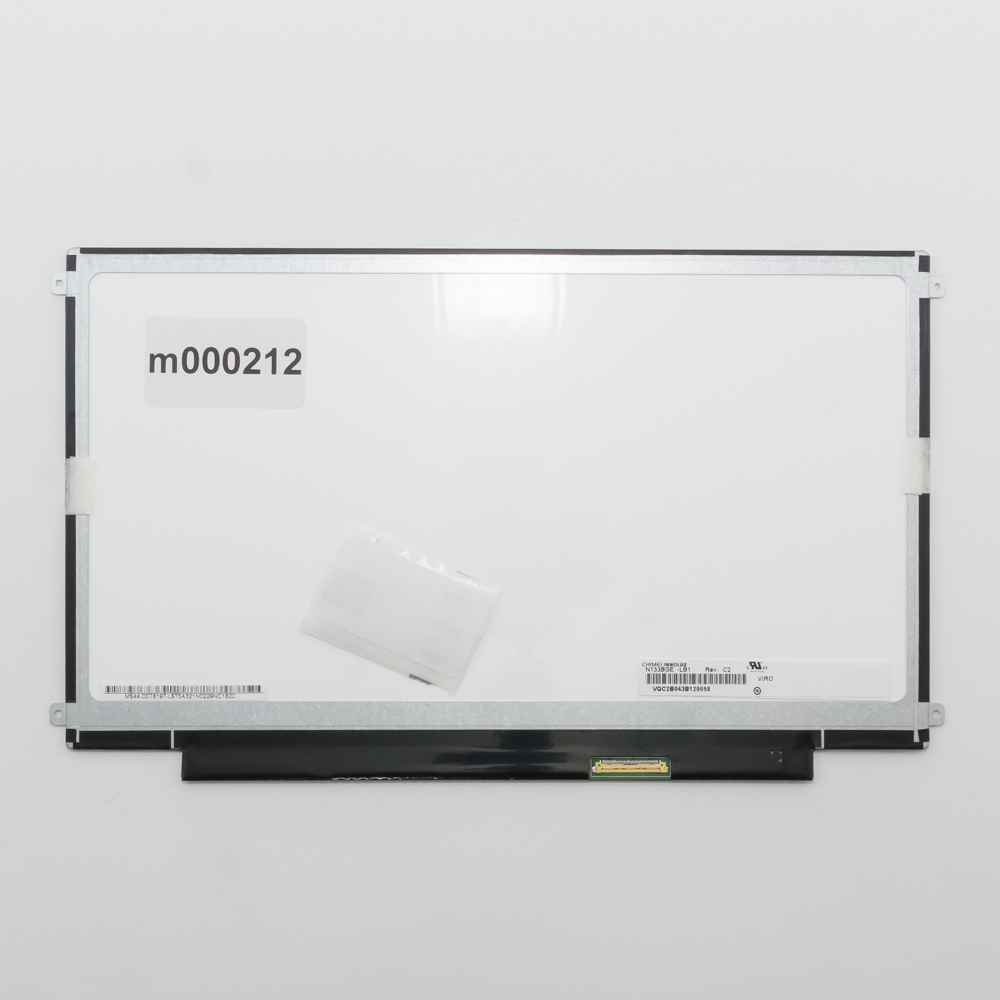

Матрица N133BGE-LB1 Rev.C2

Конечно, вот подробное описание, технические характеристики и информация о совместимости для матрицы N133BGE-LB1 Rev.C2.

Описание

N133BGE-LB1 Rev.C2 — это жидкокристаллическая (LCD) матрица с диагональю 13.3 дюйма, разработанная компанией BOE (Beijing Oriental Electronics). Это одна из самых популярных и распространенных матриц в своем классе, устанавливавшаяся в огромное количество ноутбуков среднего и премиум-сегмента в период примерно с 2017 по 2021 годы.

Ключевые особенности и назначение:

• Высокая четкость: Разрешение Full HD (1920x1080 пикселей) обеспечивает детализированное и четкое изображение.
• Матовое покрытие: Антибликовое покрытие экрана значительно уменьшает отражения от внешних источников света, что делает работу комфортной при ярком освещении (в офисе, на улице).
• Широкие углы обзора по технологии IPS: Панель типа IPS гарантирует стабильную цветопередачу и минимальное искажение цветов при взгляде под углом (до 178 градусов по горизонтали и вертикали).
• Современный интерфейс: Подключение через 40-контактный разъем eDP (Embedded DisplayPort) обеспечивает высокую скорость передачи данных и надежное соединение.
• Тонкие рамки: Относительно тонкие рамки (особенно боковые) позволяли производителям создавать ноутбуки с более компактными и современными корпусами.

Основное применение: Замена разбитого или неисправного экрана в ноутбуках различных брендов. Матрица является эталоном качества для многих моделей.

Технические характеристики

| Параметр | Характеристика | | :--- | :--- | | Производитель панели | BOE (Beijing Oriental Electronics) | | Модель | N133BGE-LB1 (Ревизия: C2) | | Диагональ | 13.3 дюйма | | Разрешение | Full HD (FHD), 1920 x 1080 пикселей | | Технология подсветки | WLED (без подсветки боковой) | | Тип матрицы | IPS (In-Plane Switching) | | Покрытие поверхности | Матовое (Anti-Glare) | | Яркость | Обычно ~ 250 - 300 кд/м² (зависит от модификации и партии) | | Контрастность | Обычно ~ 700:1 - 1000:1 | | Углы обзора | 178°/178° (по горизонтали/вертикали) | | Глубина цвета | 6-bit + FRC (имитирует 8-bit, ~16.7 млн цветов) | | Время отклика | Типично 25 мс (GtG) | | Интерфейс подключения | eDP (Embedded DisplayPort), 40-пиновый разъем | | Частота обновления | 60 Гц | | Подсветка | LED-подсветка, срок службы ~ 20 000 часов | | Питание подсветки | Обычно 3.3V или 5V (зависит от реализации в ноутбуке) | | Толщина | ~ 2.0 - 2.5 мм | | Габариты (активная область) | ~ 293.8 мм x 165.3 мм |

Важное примечание: Существует версия N133BGE-LB1 Rev.C1 (и другие ревизии). Они, как правило, взаимозаменяемы на аппаратном уровне (разъем, расположение креплений, размер), но могут быть незначительные отличия в яркости, контрастности или цветопередаче. Для идеальной совместимости рекомендуется искать точно такую же ревизию (C2).

Парт-номера и совместимые модели

Эта матрица поставлялась производителям ноутбуков под разными внутренними номерами. Один из этих номеров обычно указан на шлейфе или наклейке на обратной стороне матрицы в вашем ноутбуке.

Распространенные альтернативные/парт-номера:

• LP133WF7-SPB1 (от LG Display) — самый известный и прямой аналог. Эти матрицы полностью взаимозаменяемы.
• *B133HAN04. (серия от AU Optronics, например, B133HAN04.0, B133HAN04.2 и т.д.) — также являются полными аналогами.
• NE133FBM-N41 (от INNOLUX)
• Внутренние номера брендов: 00NY499, 00NY411, 5D10W90056 и другие.

Совместимые модели ноутбуков (список наиболее популярных):

• Lenovo: ThinkPad X1 Carbon (5th, 6th Gen - 2017, 2018), ThinkPad T470s, T480s, ThinkPad X380 Yoga, ThinkPad L470, L480, IdeaPad 720S-13, Yoga 730-13 и многие другие.
• Dell: Latitude 7390, 7390 2-in-1, Latitude 5290 2-in-1, Inspiron 13 5370, Vostro 13 5370.
• HP: EliteBook 830 G5/G6, ProBook 430 G5/G6, Elite x2 1013 G3, Spectre x360 13 (ранние модели).
• Acer: Swift 3 (SF313-52), Swift 5 (SF513-52), Spin 5 (SP513-52).
• Asus: ZenBook UX331, UX333, VivoBook S13, S14.
• Другие: Ноутбуки Fujitsu, Toshiba, MSI и других брендов, использовавших панели данного форм-фактора и характеристик.

❗ Критически важное предупреждение перед покупкой:

1. Сверьте номер. Обязательно отключите ноутбук, снимите заднюю крышку и визуально проверьте точный номер матрицы на шлейфе или на наклейке. Это единственный надежный способ.
2. Сверьте разъем. Убедитесь, что разъем на новой матрице (40 pin, eDP) идентичен старой.
3. Проверьте расположение креплений. Физические размеры и места для винтов должны совпадать.
4. Ревизии (Rev.). По возможности, покупайте матрицу с той же ревизией (C2), что и у вас.
