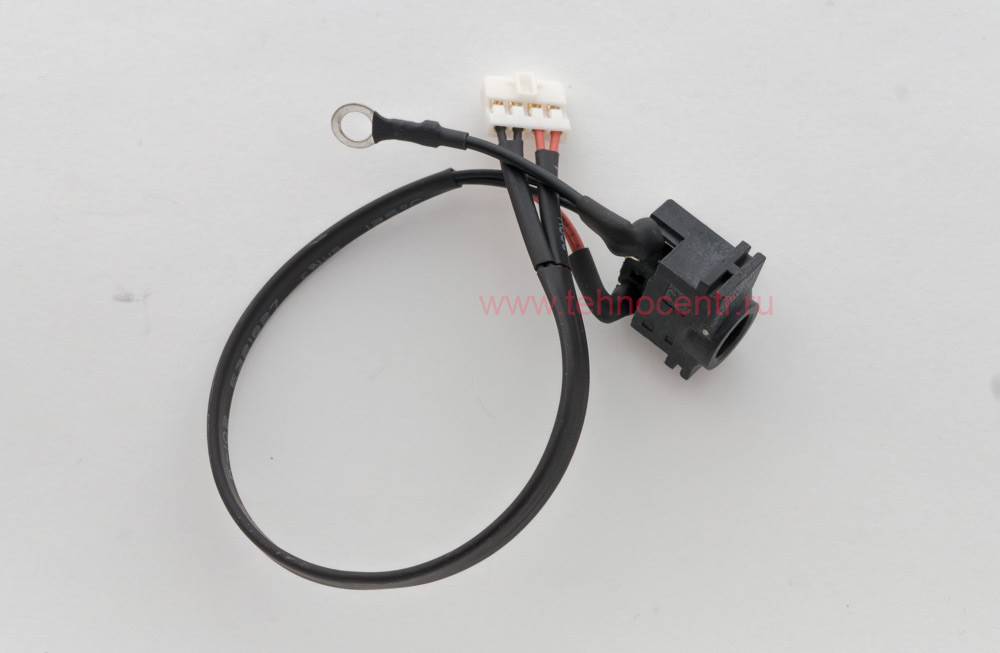

Разъем питания для Samsung NP-R518, NP-R519

Конечно! Вот подробное описание разъема питания для ноутбуков Samsung серий NP-R518 и NP-R519, включая технические характеристики, парт-номера и совместимые модели.

Общее описание

Это разъем питания постоянного тока (DC Power Jack), также известный как гнездо зарядки на материнской плате ноутбука. Он является слабым местом многих портативных компьютеров, так как подвержен механическим нагрузкам при подключении/отключении кабеля и может со временем разболтаться или отпаяться от платы, что приводит к проблемам с зарядкой (ноутбук не заряжается, заряжается только при определенном положении штекера).

В моделях R518 и R519 используется цилиндрический разъем (штекер) внешнего блока питания стандарта 5.5 мм x 3.0 мм с положительным контактом на внутренней гильзе (+). Гнездо на материнской плате имеет 3 контакта (хотя используется обычно 2): центральный (плюс), внешний (минус/земля) и третий контакт (идентификационный), который может замыкаться на массу или использоваться для определения типа блока питания.

Технические характеристики

1. Тип разъема (для штекера БП): DC Jack, цилиндрический.
2. Размер (Outer/Inner диаметр): 5.5 мм x 3.0 мм. Это самый важный параметр для совместимости с блоком питания.
3. Полярность: Центр — Плюс (+), внешняя гильза — Минус (-). Обозначается как "+" ---(o--- "-".
4. Напряжение (Input): 19 Вольт постоянного тока. Именно такое напряжение подает оригинальный блок питания.
5. Сила тока (Input): Обычно 3.16 А или 4.74 А в зависимости от мощности БП (60Вт или 90Вт). Разъем рассчитан на соответствующий ток.
6. Конфигурация гнезда на плате: 3-пиновое (3 ножки), монтаж в отверстия (Through-Hole), с двумя крепежными ушками для пайки на плату для механической устойчивости.

Парт-номера (Part Numbers)

При поиске замены гнезда на материнской плате важно знать его внутренний парт-номер или код производителя. Универсального номера для всех производителей нет, но используются следующие варианты:

• Код на гнезде (самый точный): На металлическом корпусе самого гнезда часто стоит маркировка. Для этих моделей распространены коды:
  • DC005A или DC005A-S (один из самых частых вариантов).
  • DCJ-239.
  • JACK-239.
  • DSC-239.
• Универсальный аналог (по характеристикам): При поиске в магазинах можно использовать запрос: "Гнездо зарядки 5.5x3.0 мм 3pin с ушками" или "DC jack 5.5*3.0 19V 3-pin".
• Номер платы (Board Number): Иногда гнездо ищут по номеру материнской платы:
  • Для NP-R518: BA41-01197A
  • Для NP-R519: BA41-01238A (и другие модификации). Поиск разъема по этому номеру может привести к продавцам, которые точно знают, какая деталь нужна.

Совместимые модели ноутбуков Samsung

Разъем с идентичными характеристиками (5.5x3.0, 19V, 3-pin) использовался в огромном количестве ноутбуков Samsung конца 2000-х — начала 2010-х годов. Помимо NP-R518 и NP-R519, он совместим с такими сериями и моделями, как:

• Серия R: NP-R440, NP-R460, NP-R470, NP-R480, NP-R522, NP-R525, NP-R528, NP-R530, NP-R540, NP-R580, NP-R590.
• Серия Q: NP-Q310, NP-Q330, NP-Q430, NP-Q530.
• Серия N: NP-N150, NP-N210, NP-N220.
• Серия P: NP-P180, NP-P460, NP-P480.
• Серия X: NP-X420.
• Другие популярные модели: NP-RC510, NP-RC512, NP-RF510, NP-RF511, NP-RV510, NP-RV511, NP-E3420, NP-E3520, NP-355V5C.

Важное примечание: Перед покупкой и пайкой нового гнезда настоятельно рекомендуется:

1. Визуально сравнить старое гнездо с фотографиями нового.
2. Проверить распиновку мультиметром (какой контакт на плате соответствует "+", "-" и ID).
3. Убедиться в совпадении геометрии корпуса и расположения крепежных ушек.

Если вы не уверены в своих навыках пайки, лучше доверить замену разъема специалисту, так как требуется аккуратная работа с паяльником и, возможно, демонтаж материнской платы из корпуса.
