Разъем питания для Toshiba U400, U405

Отличный вопрос. Разъем питания для серий Toshiba Satellite U400 и U405 — это слабое место этих ноутбуков, известное своей ненадежностью и частыми поломками. Вот подробное описание.

Описание и распространенная проблема

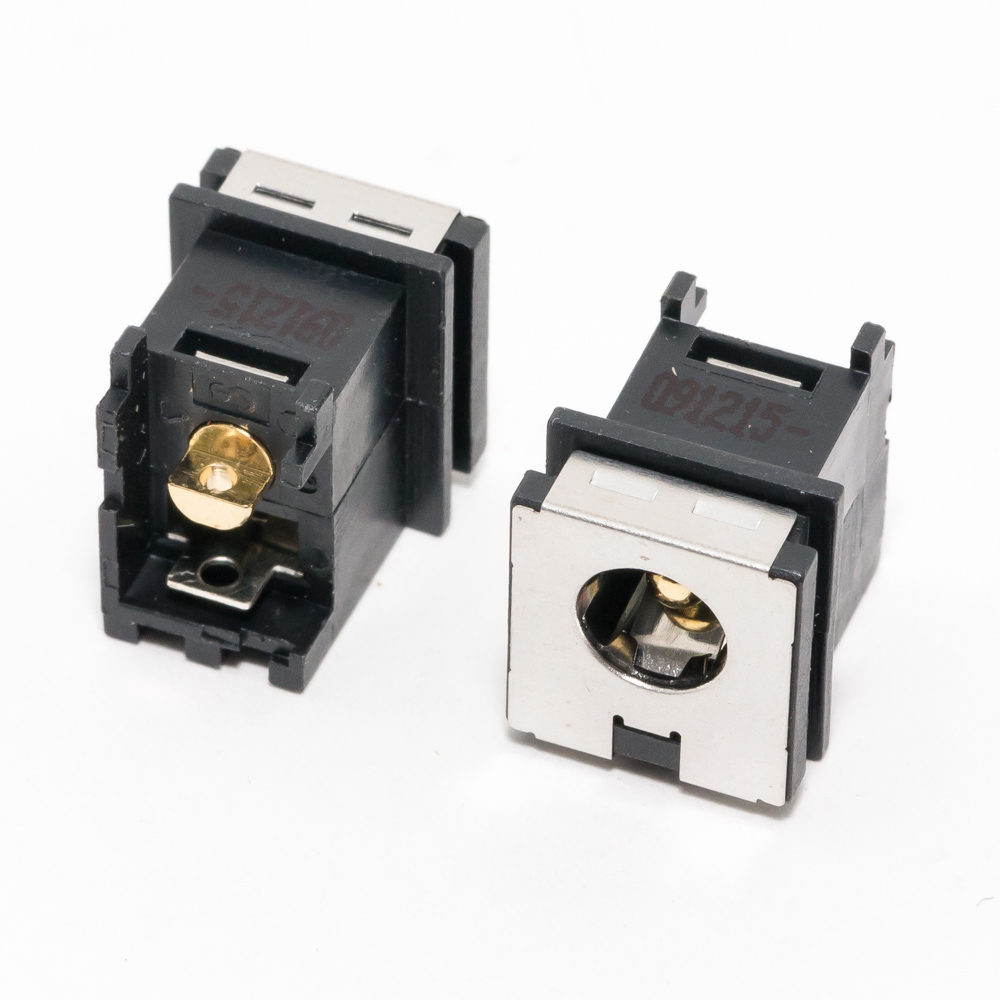

Это цилиндрический разъем питания (DC Jack), который припаивается непосредственно к материнской плате ноутбука. Основная проблема заключается в конструктивном недостатке: разъем является не просто "гнездом", а силовым портом, который принимает на себя механическую нагрузку при подключенном кабеле.

Со временем из-за неаккуратного обращения (рывков за провод, ношения ноутбука с подключенным блоком питания) контакты внутри разъема или, что чаще, его контактные площадки на материнской плате отрываются или трескаются. Это приводит к:

• Нерегулярной зарядке аккумулятора.
• Необходимости держать кабель под определенным углом для контакта.
• Полному отсутствию реакции на подключение зарядного устройства.

Ремонт в большинстве случаев требует демонтажа старого разъема и перепайки нового, а иногда и восстановления дорожек на материнской плате — это работа для опытного мастера.

Технические характеристики разъема

• Тип: DC Power Jack (гнездо).
• Форма: Цилиндрическая.
• Размер (внутренний/внешний диаметр): Стандартный для Toshiba того периода — 5.5 мм x 2.5 мм. Это самый важный параметр. Внешний диаметр штекера блока питания — 5.5 мм, внутреннее отверстие — 2.5 мм.
• Полярность: Центральный контакт (pin) — положительный (+), внешний обод — отрицательный (-). Это стандарт для Toshiba.
• Расположение контактов на плате: Как правило, разъем имеет 3 или 4 контакта для пайки. Два из них — силовые (+ и -), остальные могут быть служебными (например, для определения подключения зарядного устройства).
• Напряжение: Рабочее напряжение соответствует выходному напряжению оригинального блока питания — 19V.

Парт-номера (Part Numbers) и артикулы

У Toshiba редко бывает единый каталожный номер именно на этот разъем, так как он считается частью материнской платы. Однако на рынке запчастей он известен под следующими номерами, которые обычно указаны на корпусе самого разъема или в каталогах поставщиков:

• GSC17-05052 — один из самых распространенных номеров.
• 9Z.5D111.001 / 9Z.5D111.002 / 9Z.5D111.003 (варианты для разных модификаций).
• PSADP-65W (часто относится к комплекту разъем+кабель, но используется для поиска).
• 5D111 — короткий код, по которому также можно искать.
• Универсальные артикулы: В магазинах запчастей его часто продают как "DC Jack для Toshiba U400" или по физическим параметрам: "DC Jack 5.5x2.5mm, 3-pin, черный, для Toshiba".

Важно: При заказе лучше ориентироваться на визуальное сравнение фотографии разъема (особенно расположения ножек и пластикового корпуса) с вашим старым.

Совместимые модели ноутбуков

Разъем используется в широком спектре ноутбуков Toshiba конца 2000-х — начала 2010-х годов, построенных на аналогичных платформах. Помимо Satellite U400 и U405, он совместим со следующими сериями и моделями:

Основные серии:

• Toshiba Satellite U300, U305
• Toshiba Satellite U500, U505
• Toshiba Satellite A300, A350 (многие модели)
• Toshiba Satellite L300, L350, L500, L550
• Toshiba Satellite M300, M350
• Toshiba Equium L40 (и другие Equium)

Конкретные модели (частичный список):

• Satellite A300-1DG, A300-21Z, A350-2GQ
• Satellite L300-1BT, L350-24V, L500-1XC
• Satellite Pro U400, U400D
• Portégé M800, M900 (некоторые модификации)
• Tecra A9, M9

Рекомендация по поиску: Самый надежный способ — разобрать ноутбук, выпаять старый разъем и по его внешнему виду/расположению ножек найти точную замену на сайтах продаж электронных компонентов (например, AliExpress, eBay) или в магазинах запчастей для ноутбуков. Используйте для поиска фразы: "GSC17-05052", "DC jack for Toshiba U400", "5.5x2.5 mm DC jack 3-pin Toshiba".
