Разъем питания для Asus Eee PC 1001, 1005, 1005PE

Отличный запрос! Для старых, но легендарных нетбуков серии ASUS Eee PC 100x разъем питания — частая точка отказа. Вот подробное описание.

Описание разъема питания (DC Jack) для ASUS Eee PC 1001, 1005, 1005PE

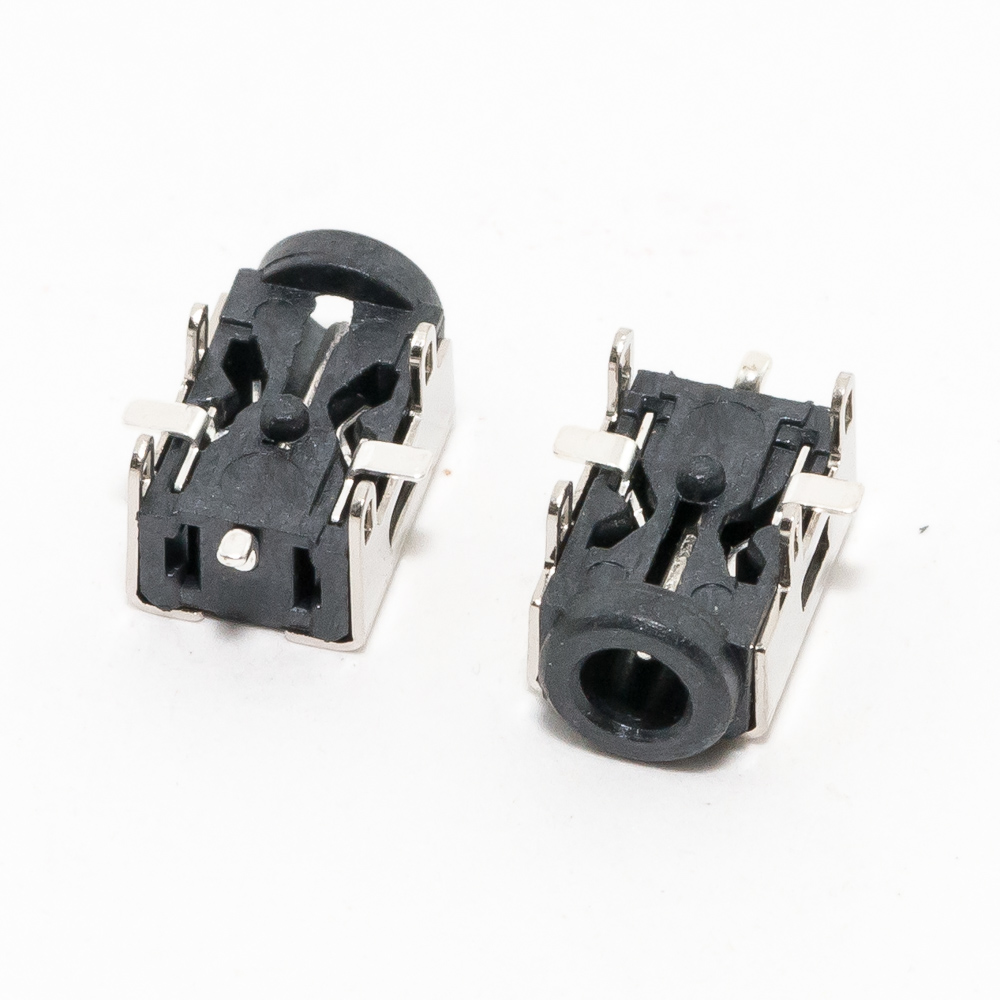

Это цилиндрический коаксиальный разъем питания постоянного тока (DC Power Jack), расположенный на левом боковом торце корпуса нетбука. Его основная функция — передача энергии от внешнего блока питания (адаптера) к материнской плате для зарядки аккумулятора и работы устройства.

Конструкция: Разъем припаивается непосредственно к материнской плате. Он состоит из внешней металлической гильзы (отрицательный контакт, "минус") и внутреннего штырька (положительный контакт, "плюс"). Из-за частого подключения/отключения и механических нагрузок на кабель этот разъем со временем может разбалтываться, терять контакт или вовсе отрываться от платы, что является самой распространенной неисправностью этих нетбуков.

Технические характеристики

• Тип: DC Jack (коаксиальный, цилиндрический).
• Размер (ключевой параметр): 5.5 мм x 2.5 мм.
  • Внешний диаметр (OD): 5.5 мм
  • Внутренний диаметр (ID): 2.5 мм
  • Это стандартный размер для многих ноутбуков того времени.
• Полярность (очень важно!): Центр — ПЛЮС (+). На внешнем корпусе разъема — МИНУС (-). Эта полярность должна строго соответствовать блоку питания.
• Напряжение: Рабочее напряжение соответствует выходному напряжению штатного адаптера.
• Ток: Рассчитан на ток, подаваемый адаптером (обычно 2-3А).

Характеристики оригинального блока питания (адаптера):

• Выходное напряжение: 19 В (Вольт)
• Выходной ток: 2.1 А или 2.37 А (Ампер)
• Выходная мощность: 40 Вт или 45 Вт
• Разъем штекера: Соответствует гнезду — 5.5 мм x 2.5 мм, центр плюс.

Парт-номера (Part Numbers) и артикулы

Оригинальные парт-номера с материнской платы или сервисных мануалов:

• Часто встречающийся номер на разъеме: JACK-DC-002 или просто DC002.
• Другие возможные обозначения: 02-0007-050T-025T, 5.5*2.5mm.
• Артикулы для поиска в магазинах:
  • Asus spare part: Точный номер сложно найти, так как разъем часто поставлялся только в составе материнской платы.
  • Универсальные аналоги: При поиске ориентируйтесь на размер (5.5x2.5mm) и форму корпуса. Часто продаются как "DC Jack для ASUS Eee PC 1005" или "гнездо питания 5.5х2.5 для ASUS".

Как найти точный аналог: Лучший способ — визуальное сравнение. Достаньте старый разъем (или сделайте четкое фото) и ищите по фото. Ключевые отличия:

1. Форма пластикового корпуса (квадратный, прямоугольный, со скосами).
2. Расположение и форма контактных "лапок" для пайки (их обычно 3: +, - и часто дополнительный для фиксации).
3. Высота и диаметр металлической юбки.

Совместимые модели ASUS Eee PC

Разъем с характеристиками 5.5x2.5mm, 19V, центр плюс используется в огромном количестве моделей серии Eee PC. Помимо указанных, он совместим с:

Основной список (наиболее вероятная совместимость):

• ASUS Eee PC 1000 (1000, 1000H, 1000HD)
• ASUS Eee PC 1001 (1001P, 1001PXD, 1001PX)
• ASUS Eee PC 1005 (1005H, 1005HA, 1005HAB, 1005HAG)
• ASUS Eee PC 1005PE (1005PEB, 1005PED, 1005PEM)
• ASUS Eee PC 1008 (но здесь стоит проверить, у некоторых 1008 разъем нестандартный, встроенный в корпус)
• ASUS Eee PC 1011
• ASUS Eee PC 1015 (1015PE, 1015PED, 1015PEM)
• ASUS Eee PC 1101

Важное примечание: Перед покупкой для любой модели крайне рекомендуется:

1. Проверить параметры вашего оригинального блока питания (должно быть: 19V, 2.1/2.37A, штекер 5.5x2.5mm).
2. Визуально сравнить форму разъема на вашей материнской плате с фотографиями продаваемого.
3. Уточнить у продавца совместимость именно с вашей моделью (например, 1005HA).

Заключение

Для успешного ремонта ASUS Eee PC 1001/1005/1005PE ищем цилиндрический разъем питания 5.5 мм x 2.5 мм, центр плюс (+), на 19В. Убедитесь в визуальном совпадении посадочного места и контактов. Этот же разъем подходит для большинства других моделей линейки Eee PC 2009-2011 годов выпуска.
