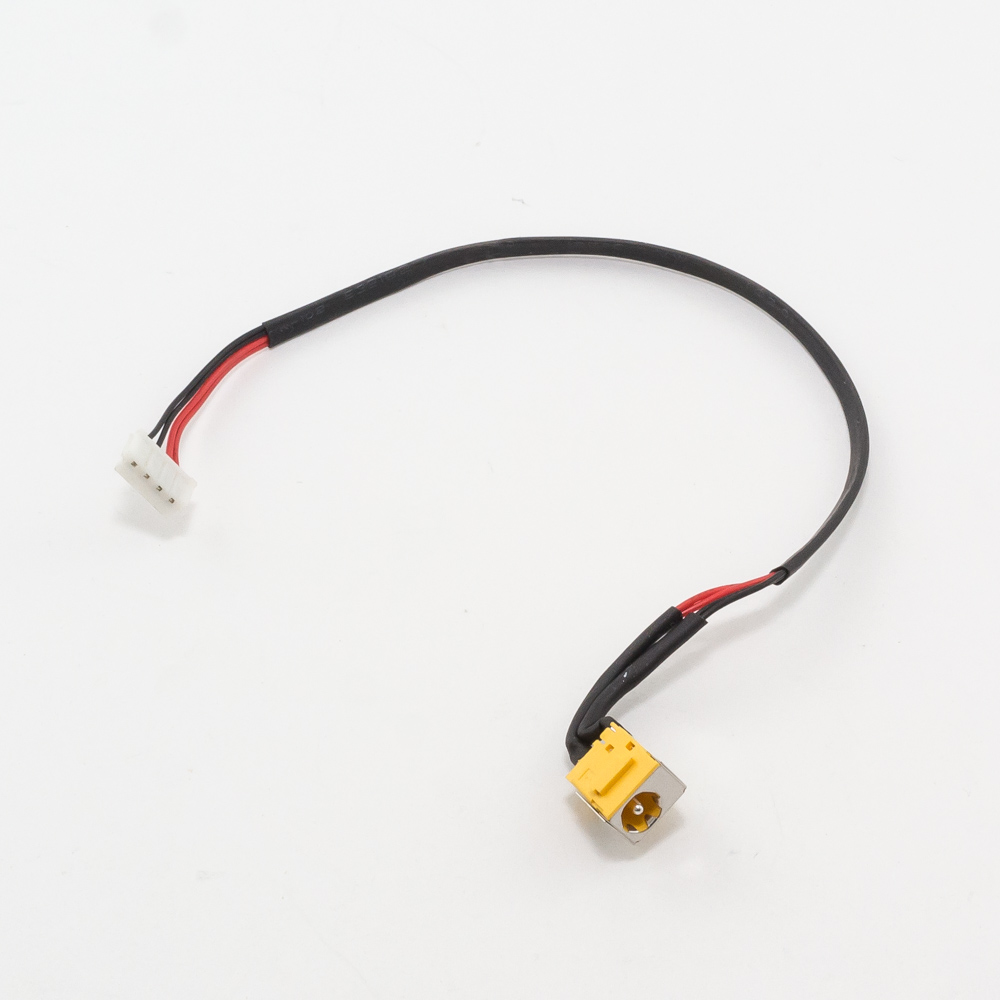

Разъем питания для Acer Aspire 8920, 8930, 8930G

Отличный вопрос! Разъем питания для серии Acer Aspire 89xx — это частая точка отказа из-за конструкции и высокого энергопотребления этих мощных ноутбуков.

Описание и проблема

Разъем питания (гнездо, DC-in jack) в моделях Acer Aspire 8920, 8930 и 8930G является несъемной частью материнской платы. Он припаян непосредственно к ней. Это слабое место, так как механическое воздействие (рывки за шнур, падения, частые подключения/отключения) приводит к:

• Разбалтыванию и отрыву разъема от платы.
• Обрыву или отслоению контактных дорожек на материнской плате.
• Появлению трещин в пайке.

Признаки неисправности:

• Ноутбук работает только при определенном угле наклона штекера.
• Мигает индикатор заряда при подключенном кабеле.
• Ноутбук не заряжает батарею и/или не включается от сети, хотя адаптер исправен.
• Искры или треск в месте подключения.

Решение: В 99% случаев требуется перепайка разъема или, если посадочное место на плате повреждено, установка нового разъема с помощью дополнительных проводков (перелетов). Это работа для опытного мастера по пайке BGA-компонентов.

Технические характеристики разъема

• Тип разъема: DC-in (Power Jack), цилиндрический.
• Размер (внешний диаметр/внутренний диаметр): 5.5 мм x 1.7 мм (самый распространенный стандарт для Acer того периода). ВАЖНО: Встречаются модификации с размером 5.5 мм x 2.5 мм. Всегда проверяйте внутренний штырек старого адаптера.
• Полярность: Центральный штырь — положительный (+). Оболочка (наружная гильза) — отрицательный (-). Стандарт для Acer.
• Напряжение: 19V (поставляется от оригинального адаптера).
• Количество контактов: Как правило, 3 контакта:
  1. Центральный (+) — основное питание.
  2. Внешний (-) — земля (GND).
  3. Третий контакт (обычно центральный штырек с изолятором) — сигнальный, для определения подключения оригинального адаптера (используется не всегда).

Парт-номера (Part Numbers) и артикулы для поиска

Прямые парт-номера оригинального разъема от Acer найти сложно, так как он не поставлялся как отдельная запчасть. В ремонте используют универсальные разъемы или разъемы от других моделей, подходящие по размеру и распиновке.

Основные артикулы для поиска на AliExpress, eBay и в магазинах запчастей:

1. 48.4YH901.001 — самый популярный и, скорее всего, подходящий номер. Часто продается как "DC Jack for Acer Aspire 6920 6920G 8920 8920G".
2. ACER.001 / ACER.003 — распространенные коды универсальных разъемов для Acer.
3. По ключевым словам: DC jack 5.5x1.7mm 3-pin for Acer Aspire 8920, Power Socket Acer 8930G.
4. Универсальный разъем: DC-022B (или аналоги) — цилиндрический разъем на 3 контакта, 5.5x1.7мм.

Важно: При заказе обращайте внимание на визуальное сходство с фотографиями и на количество контактов. Часто продаются целые "ремкомплекты" — разъем + провода для перепайки.

Совместимые модели ноутбуков (используют аналогичный разъем)

Разъем этого типа использовался в огромном количестве моделей Acer конца 2000-х — начала 2010-х годов, особенно в мультимедийных и игровых сериях Aspire и Extensa.

Основной список совместимых моделей:

• Acer Aspire 6920, 6920G, 6930, 6930G
• Acer Aspire 8920, 8920G, 8930, 8930G
• Acer Aspire 5738G, 5739G
• Acer Aspire 5536G, 5536, 5542G
• Acer Aspire 5551G, 5552G, 5553G
• Acer Aspire 5741G, 5742G
• Acer Aspire 7540G, 7551G, 7552G
• Acer Aspire 5738, 5739
• Acer Extensa 5635G, 5235, 5240
• Acer Extensa 7630
• Acer TravelMate 5730, 5740

Примечание: Совместимость по разъему не означает полную совместимость материнских плат. Этот список означает, что в этих моделях используется разъем с такими же геометрическими и электрическими параметрами, и его можно использовать для ремонта вашего Acer Aspire 89xx.

Рекомендации по ремонту

1. Диагностика: Убедитесь, что проблема именно в разъеме, а не в блоке питания или контроллере заряда на материнской плате.
2. Обратитесь к специалисту: Ремонт требует микроскопа, термовоздушной паяльной станции и опыта. Самостоятельная попытка без навыков может привести к необратимому повреждению материнской платы.
3. При покупке разъема: покажите фото старого разъема (или материнской платы) продавцу для подтверждения совместимости.

Удачи в ремонте! Этот ноутбук того стоит, учитывая его уникальную мультимедийную платформу и большой экран.
