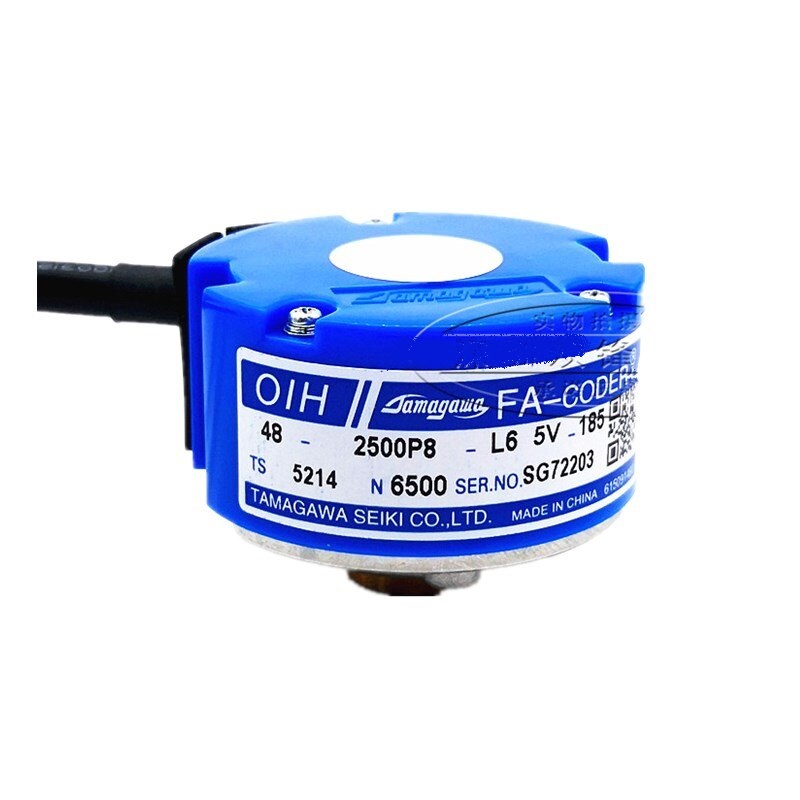

Энкодер TAMAGAWA TS5214N6500

Описание энкодера TAMAGAWA TS5214N6500

Производитель: Tamagawa Seiki Co., Ltd.
Модель: TS5214N6500
Тип: Инкрементальный энкодер с оптическим датчиком

Энкодер TAMAGAWA TS5214N6500 предназначен для точного измерения углового положения и скорости вращения вала. Он широко применяется в промышленной автоматизации, станках с ЧПУ, робототехнике, сервоприводах и других системах, требующих высокой точности и надежности.

Технические характеристики

| Параметр | Значение | |-----------------------|-------------| | Тип энкодера | Инкрементальный (квадратурный выход) | | Разрешение | 6500 имп./об. (импульсов на оборот) | | Выходной сигнал | Линейный дифференциальный (RS422-совместимый) – A, /A, B, /B, Z, /Z | | Напряжение питания | 5 В ±5% (DC) | | Потребляемый ток | ≤ 100 мА | | Макс. скорость вращения | 6000 об./мин | | Фазовый сдвиг | 90° ±30° (между каналами A и B) | | Диаметр вала | 6 мм (стандартный) | | Корпус | Металлический / пластиковый (в зависимости от исполнения) | | Степень защиты | IP50 (стандартная) / IP64 (опционально) | | Рабочая температура | -10°C ... +70°C | | Виброустойчивость | 10G (10-2000 Гц) | | Ударопрочность | 100G (11 мс) | | Вес | ~150 г (зависит от исполнения) |

Парт-номера и совместимые модели

Парт-номера и аналоги Tamagawa:

• TS5214N6500 (базовая модель)
• TS5214N6500E (с улучшенной защитой)
• TS5214N6500F (фланцевое крепление)
• TS5214N6000 (6000 имп./об.)
• TS5214N5000 (5000 имп./об.)

Совместимые / аналогичные модели других производителей:

• Omron E6B2-CWZ6C (6000 имп./об.)
• Autonics E40S6-6000-3-T-24
• Heidenhain ERN 420 (5000 имп./об.)
• Kübler 05.2400.1122.4100
• Pepperl+Fuchs DFS60B-S1PA6500

Применение

• Станки с ЧПУ
• Робототехника и сервоприводы
• Промышленные контроллеры
• Системы позиционирования
• Автоматизация производственных линий

Энкодер TAMAGAWA TS5214N6500 отличается высокой надежностью и точностью, что делает его популярным решением в промышленных приложениях.

Если требуется конкретная модификация или альтернативные варианты, уточните параметры подключения и условия эксплуатации.
