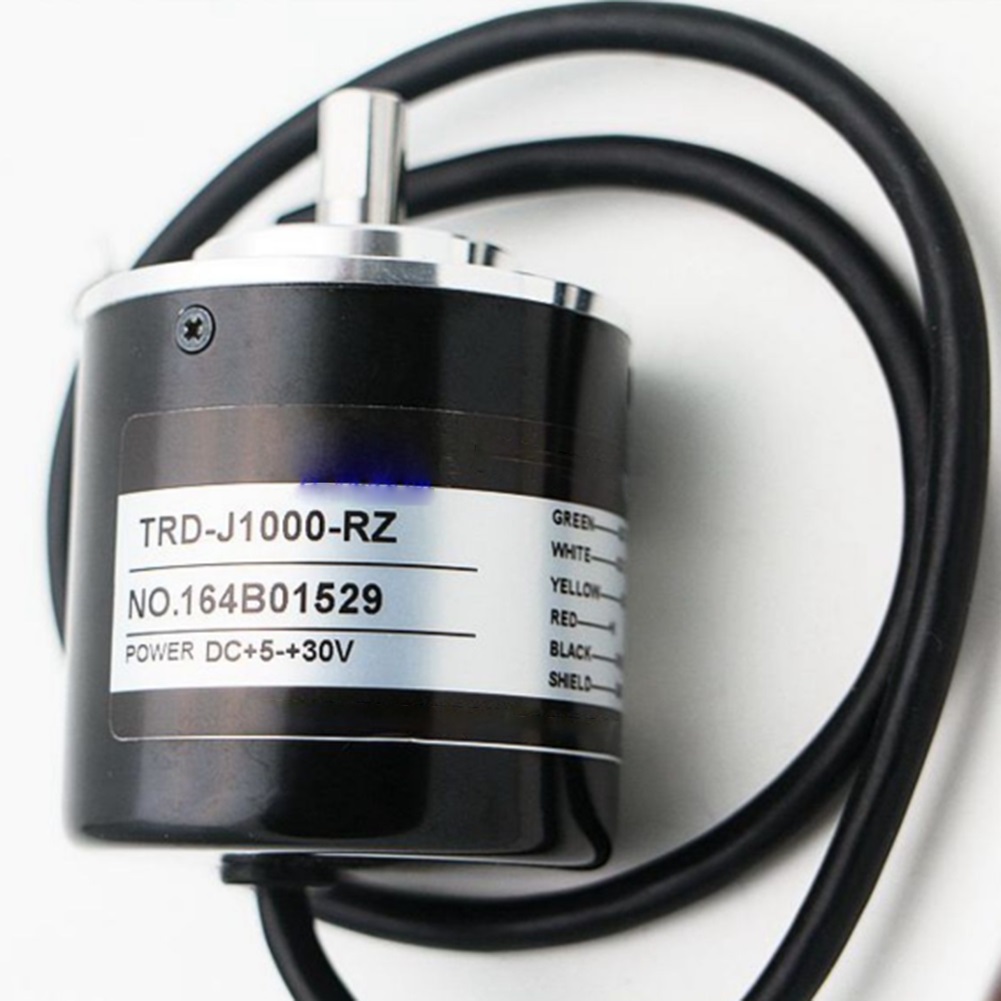

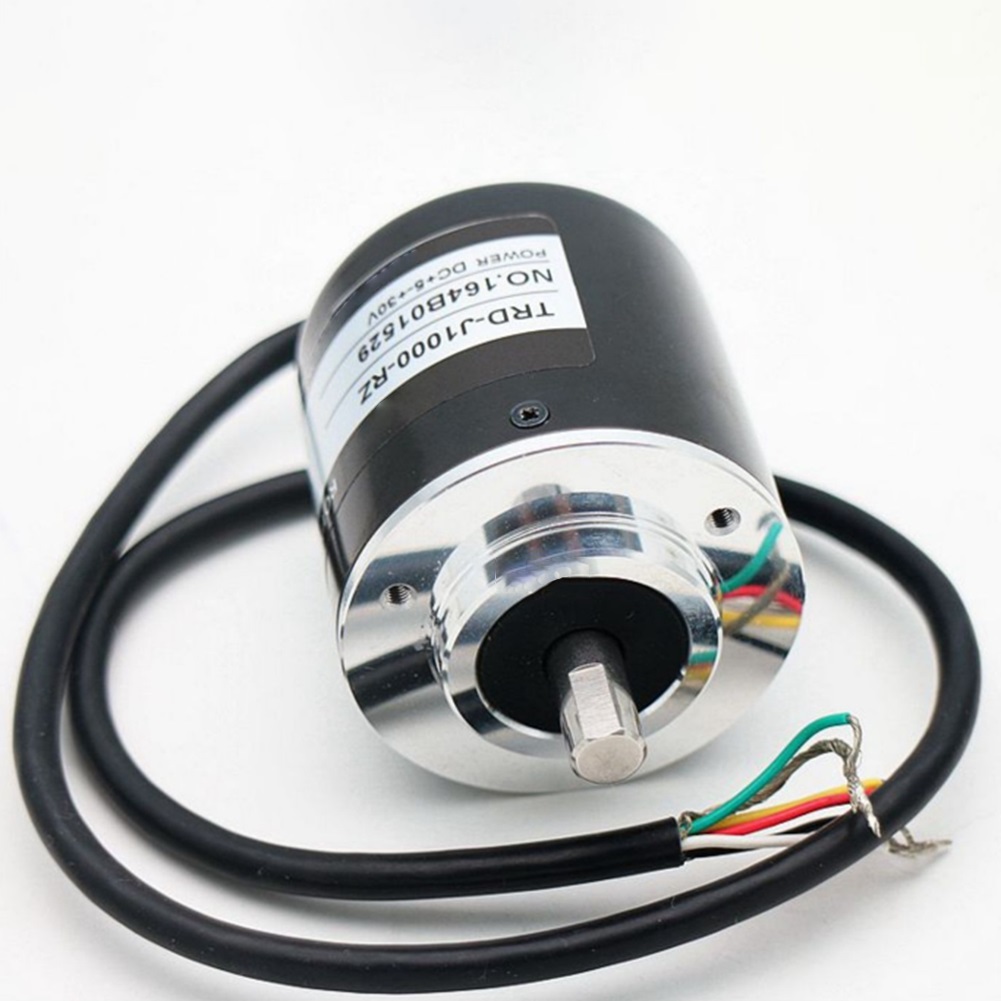

Энкодер TRD-J1000RZ 1000P/R

Описание энкодера TRD-J1000RZ 1000P/R

Энкодер TRD-J1000RZ — это инкрементальный роторный энкодер с разрешением 1000 импульсов на оборот (P/R). Он предназначен для точного измерения угла поворота и скорости вращения вала в промышленных системах автоматизации, станках с ЧПУ, робототехнике и других приложениях, требующих высокой точности позиционирования.

Энкодер оснащён оптической системой измерения, обеспечивающей стабильный сигнал и долговечность работы. Корпус выполнен из прочного материала, защищающего внутренние компоненты от пыли и механических воздействий.

Технические характеристики

| Параметр | Значение |
|------------------------|--------------|
| Тип энкодера | Инкрементальный, роторный |
| Разрешение | 1000 импульсов на оборот (1000 P/R) |
| Выходной сигнал | Квадратурный (A, B, Z) / Line Driver (доп. опция) |
| Напряжение питания | 5 В ±5% (стандарт), 12–24 В (опционально) |
| Макс. частота вращения | 6000 об/мин (зависит от подключения) |
| Тип вала | Полый вал (hollow shaft) или сплошной вал |
| Защита | IP50 (от пыли) |
| Рабочая температура | -10°C до +70°C |
| Класс защиты изоляции | Класс B |
| Механическая нагрузка | Радиальная: до 30 Н, Осевая: до 10 Н |
| Материал корпуса | Алюминий / пластик |
| Интерфейс подключения | Разъём M12 или кабельный вывод |

Парт-номера и совместимые модели

Основные парт-номера:

• TRD-J1000RZ (базовая модель, 1000 P/R, 5 В)
• TRD-J1000RZ-24V (версия с питанием 12–24 В)
• TRD-J1000RZ-LD (версия с выходом Line Driver)
• TRD-J1000RZ-HS (с полым валом)

Совместимые модели и аналоги:

• Omron E6B2-CWZ6C (1000 P/R)
• Autonics E50S8-1000-3-T-24
• Encoder Products Company 260-1000-IE-S-D-B
• Hengstler RI58-O/1000EK.42KB

Применение

• Станки с ЧПУ
• Робототехника и сервоприводы
• Текстильные и упаковочные машины
• Измерительные системы
• Автоматизированные конвейеры

Энкодер TRD-J1000RZ сочетает высокую точность, надёжность и широкую совместимость с промышленными контроллерами (Siemens, Mitsubishi, Omron, Delta и др.).
