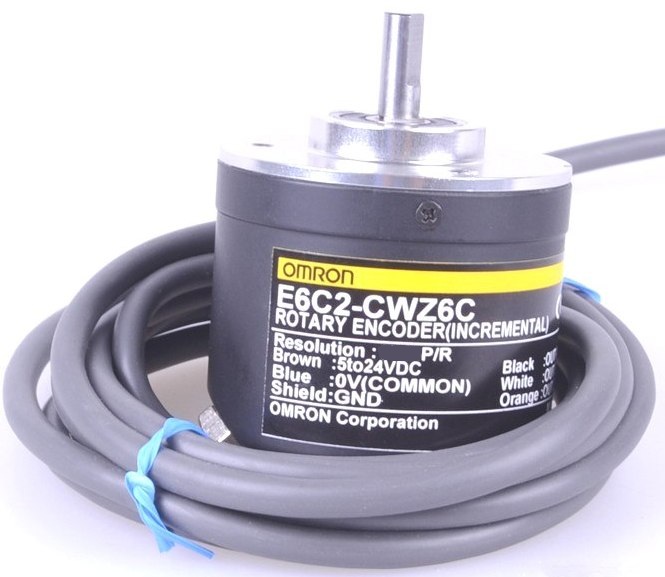

Энкодер E6C2-CWZ6C 100P/R

Описание энкодера E6C2-CWZ6C 100P/R

E6C2-CWZ6C 100P/R – это инкрементальный энкодер с выходным сигналом в формате A, B, Z (два канала и индексный импульс) и разрешением 100 импульсов на оборот (P/R). Модель относится к серии E6C2 от Omron и предназначена для точного измерения углового положения, скорости и направления вращения вала в промышленных и автоматизированных системах.

Энкодер оснащён инкрементальным выходом с разностным сигналом (линейный драйвер, RS-422) и обеспечивает высокую помехоустойчивость. Корпус выполнен из металла, что повышает его механическую прочность и защиту от вибраций.

Технические характеристики

| Параметр | Значение | |-----------------------------|------------------------------------------------------------------------------| | Тип энкодера | Инкрементальный, с индексным каналом (Z) | | Разрешение | 100 импульсов на оборот (P/R) | | Выходной сигнал | Двухканальный (A, B) с индексным импульсом (Z), разностный (RS-422) | | Напряжение питания | 5 В ±5% | | Потребляемый ток | ≤ 85 мА | | Макс. частота отклика | 100 кГц | | Допустимая скорость вращения | до 6000 об/мин | | Защита | IP50 (защита от пыли) | | Температурный диапазон | –10…+70 °C | | Тип вала | Сплошной вал (диаметр 6 мм) | | Корпус | Металлический, диаметр 40 мм | | Вес | ~250 г | | Способ подключения | Кабельный вывод (стандартно 1 м, возможны другие варианты) |

Совместимые парт-номера и аналоги

Оригинальные модели Omron:

• E6C2-CWZ6C 200P/R (аналог с разрешением 200 P/R)
• E6C2-CWZ6C 360P/R (360 импульсов на оборот)
• E6C2-CWZ6C 500P/R (500 импульсов на оборот)
• E6C2-CWZ6C 1000P/R (1000 импульсов на оборот)

Совместимые аналоги других производителей:

• Autonics E40S6-1000-3-T-24 (1000 P/R, но требует проверки посадочных размеров)
• Pepperl+Fuchs RI58-TCWZ1000RZ2L (1000 P/R, разностный выход)
• Hengstler 052.0500.1000 (1000 P/R, RS-422)

Применение

Энкодер E6C2-CWZ6C 100P/R используется в:

• Промышленных станках (ЧПУ, токарные и фрезерные машины)
• Робототехнике
• Системах позиционирования
• Конвейерных линиях
• Упаковочном оборудовании

Если требуется другой вариант разрешения или тип выхода, можно рассмотреть модификации серии E6C3 (с разъёмом) или E6B2 (компактные инкрементальные энкодеры).

Нужна дополнительная информация или подбор аналогов? Уточните требования!

Энкодер E6C2-CWZ6C 100P/R предназначен для замены, ремонта и технического обслуживания промышленного оборудования. Точная маркировка товара — Энкодер E6C2-CWZ6C 100P/R. Для правильного подбора необходимо сверить полное обозначение, конструктивное исполнение, габариты, способ крепления, разъёмы или схему подключения и рабочие параметры с документацией оборудования и оригинальной деталью. При сомнениях отправьте специалисту магазина фото маркировки и места установки.
