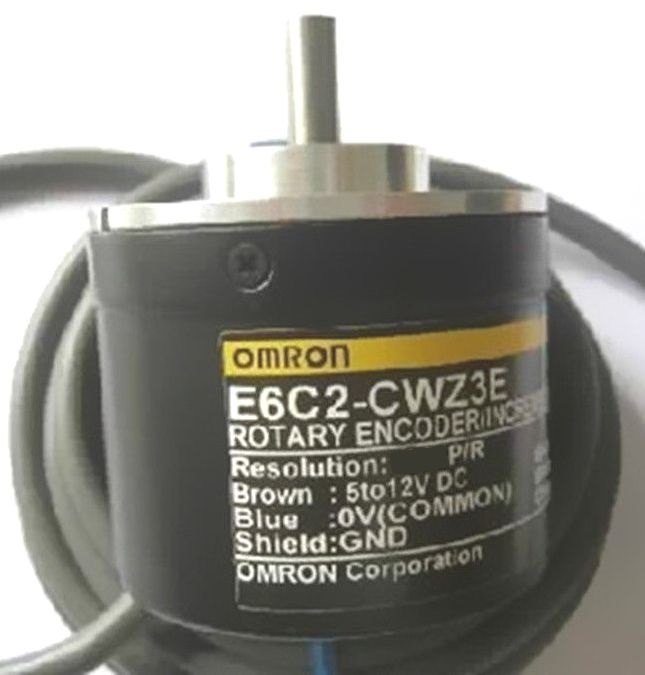

Энкодер E6C2-CWZ3E 200P/R

Описание и технические характеристики энкодера E6C2-CWZ3E 200P/R

Описание:
Энкодер E6C2-CWZ3E 200P/R – это инкрементальный роторный энкодер с оптическим принципом работы, выпускаемый компанией Omron. Предназначен для точного измерения угла поворота, скорости и направления вращения вала в промышленных системах автоматизации, станках ЧПУ, сервоприводах и робототехнике.

Основные особенности:

• 200 импульсов на оборот (200 P/R) – высокая разрешающая способность.
• Выходной сигнал: 3-канальный (A, B, Z) с дифференциальным выходом (Line Driver, RS-422).
• Напряжение питания: 5 В ±5%.
• Максимальная частота отклика: 100 кГц.
• Защита от пыли и влаги: корпус соответствует стандарту IP50.
• Диаметр вала: 5 мм.
• Механическая нагрузка на вал: радиальная ≤30 Н, осевая ≤10 Н.
• Рабочая температура: от -10°C до +70°C.

Технические характеристики:

| Параметр | Значение | |-------------------------|-----------------------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 200 импульсов/оборот (P/R) | | Выходной сигнал | A, B, Z (Line Driver) | | Напряжение питания | 5 В ±5% | | Макс. частота отклика | 100 кГц | | Диаметр вала | 5 мм | | Крутящий момент вала | ≤0.001 Н·м | | Рабочая температура | -10°C … +70°C | | Степень защиты | IP50 | | Материал корпуса | Пластик | | Вес | ~150 г |

Парт-номера и совместимые модели

Оригинальные аналоги:

• Omron E6C2-CWZ3E 200P/R (полное совпадение)
• Omron E6C2-CWZ3E 200P/R 5V (версия с 5 В)

Совместимые модели от других производителей:

• Autonics E40S6-200-3-T-1
• Pepperl+Fuchs DFS60A-S1PA2000 (200 импульсов)
• Hengstler RI58-O/2000EK.42KB (аналог с улучшенной защитой)

Примечание: При замене на аналог важно учитывать тип выходного сигнала (Line Driver vs. Open Collector), напряжение питания и крепежные параметры.

Если требуется уточнение по совместимости с конкретным оборудованием, укажите модель контроллера или привода.

Энкодер E6C2-CWZ3E 200P/R предназначен для замены, ремонта и технического обслуживания промышленного оборудования. Точная маркировка товара — Энкодер E6C2-CWZ3E 200P/R. Для правильного подбора необходимо сверить полное обозначение, конструктивное исполнение, габариты, способ крепления, разъёмы или схему подключения и рабочие параметры с документацией оборудования и оригинальной деталью. При сомнениях отправьте специалисту магазина фото маркировки и места установки.
