Энкодер E6C2-CWZ3E 1500P/R
Энкодер E6C2-CWZ3E 1500P/R — комплектующее для ремонта и обслуживания промышленного оборудования. Перед заказом сверьте точную маркировку Энкодер E6C2-CWZ3E 1500P/R, исполнение, размеры, крепление, подключение и технические параметры с оригинальной деталью.
тел. +7(499)347-04-82
Описание Энкодер E6C2-CWZ3E 1500P/R
Описание энкодера E6C2-CWZ3E 1500P/R

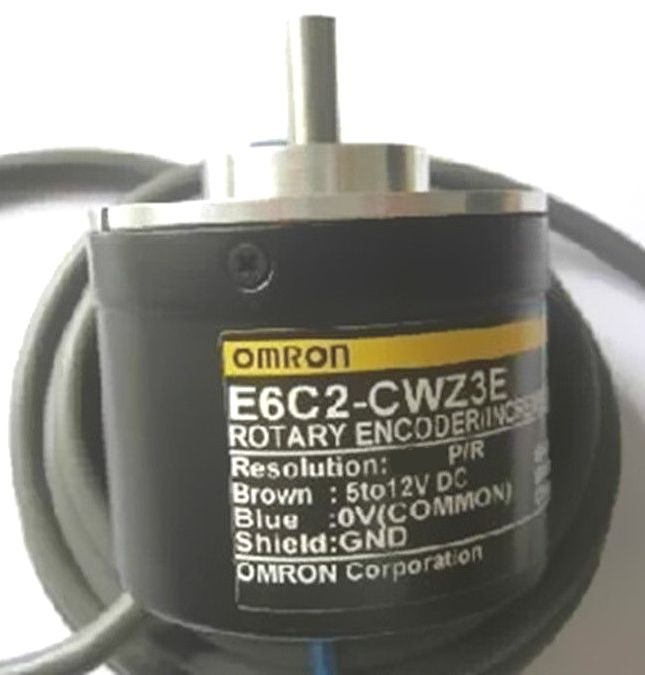

Энкодер E6C2-CWZ3E 1500P/R производства Omron – это инкрементальный роторный энкодер с разрешением 1500 импульсов на оборот (P/R). Он предназначен для точного измерения угла поворота, скорости и направления вращения вала в промышленных и автоматизированных системах.
Технические характеристики
| Параметр | Значение |
|-----------------------|----------|
| Тип энкодера | Инкрементальный, с выходом A/B/Z |
| Разрешение | 1500 импульсов/оборот (P/R) |
| Тип выхода | Линейный дифференциальный (Line Driver) |
| Напряжение питания | 5 В ±5% (DC) |
| Макс. ток потребления | 85 мА |
| Диаметр вала | 6 мм |
| Макс. частота вращения | 6000 об/мин |
| Защита от пыли и влаги | IP50 |
| Рабочая температура | -10°C до +70°C |
| Корпус | Алюминиевый |
| Выходной сигнал | A, /A, B, /B, Z, /Z (дополнительный индексный импульс) |
| Фаза сигнала | 90° (квадратурный выход) |
Парт-номера и совместимые модели
Аналоги и парт-номера Omron:
- E6C2-CWZ3E 1000P/R (1000 импульсов/оборот)
- E6C2-CWZ3E 2000P/R (2000 импульсов/оборот)
- E6C2-CWZ1X 1500P/R (открытый коллектор вместо Line Driver)
- E6C2-CWZ6C 1500P/R (улучшенная защита, IP65)
Совместимые модели других производителей:
- Autonics E40S6-1500-3-T-5 (аналог с Line Driver)
- Pepperl+Fuchs DFS60A-S1EA15000 (инкрементальный, 1500 имп./об.)
- Baumer HOG 10D-1500 (похожие характеристики)
Энкодер E6C2-CWZ3E 1500P/R подходит для использования в ЧПУ, сервоприводах, робототехнике и других системах, требующих высокой точности измерений.
Если вам нужно уточнить совместимость с конкретным оборудованием, укажите модель контроллера или привода.
Дополнительная информация
Энкодер E6C2-CWZ3E 1500P/R предназначен для замены, ремонта и технического обслуживания промышленного оборудования. Точная маркировка товара — Энкодер E6C2-CWZ3E 1500P/R. Для правильного подбора необходимо сверить полное обозначение, конструктивное исполнение, габариты, способ крепления, разъёмы или схему подключения и рабочие параметры с документацией оборудования и оригинальной деталью. При сомнениях отправьте специалисту магазина фото маркировки и места установки.
