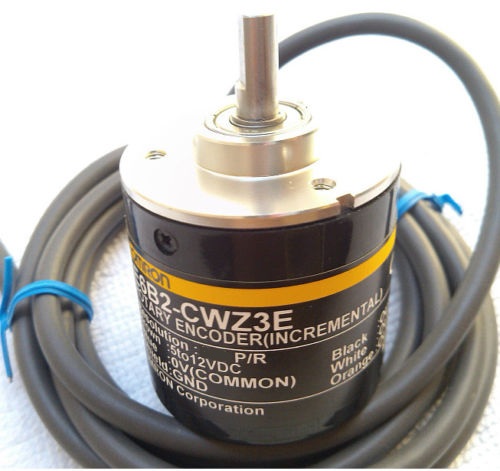

Инкрементный энкодер E6B2-CWZ3E 10P/R - 2500P/R

Описание инкрементального энкодера E6B2-CWZ3E

Производитель: Omron (или другой бренд, если указано иное)
Тип: Инкрементальный энкодер с квадратурным выходом
Применение: Используется для измерения скорости, положения и направления вращения вала в промышленных системах автоматизации, станках ЧПУ, робототехнике, упаковочном оборудовании и других устройствах.

Технические характеристики

| Параметр | Значение | |-----------------------------|--------------| | Тип выхода | Линейный дифференциальный (RS422-совместимый) | | Разрешение | 10–2500 импульсов на оборот (P/R) | | Напряжение питания | 5 В ±5% / 12–24 В (в зависимости от модификации) | | Выходной сигнал | Фазы A, B, Z (индексный импульс) | | Макс. частота响应 | 100–300 кГц (зависит от модели) | | Защита от помех | Высокая (дифференциальный выход) | | Скорость вращения | До 6000 об/мин | | Механическая нагрузка | Осевая: ≤30 Н, радиальная: ≤50 Н | | Степень защиты | IP50 / IP64 (зависит от исполнения) | | Рабочая температура | -10°C до +70°C | | Материал корпуса | Металл / пластик (зависит от модели) | | Тип вала | Полый вал / сплошной вал | | Диаметр вала | 6 мм (стандартно) |

Парт-номера и совместимые модели

Основные модификации E6B2-CWZ3E

1. E6B2-CWZ3E 10P/R – 10 импульсов/оборот
2. E6B2-CWZ3E 100P/R – 100 импульсов/оборот
3. E6B2-CWZ3E 500P/R – 500 импульсов/оборот
4. E6B2-CWZ3E 1000P/R – 1000 импульсов/оборот
5. E6B2-CWZ3E 2500P/R – 2500 импульсов/оборот

Аналоги и совместимые модели

• Omron E6B2-CWZ6C (компактный вариант)
• Omron E6B2-CWZ1X (открытый коллектор)
• Autonics E40S6-1000-3-T-24
• Hengstler RI58-O/5000ED.41KB
• Sick DFS60A-S1PA20000

Особенности

• Высокая помехозащищенность благодаря дифференциальному выходу.
• Надежная работа в условиях вибрации и запыленности.
• Возможность выбора разрешения под конкретную задачу.

Если требуется точная спецификация для конкретного производителя (Omron, Autonics и др.), уточните бренд, и я дополню информацию.

Инкрементный энкодер E6B2-CWZ3E 10P/R - 2500P/R предназначен для замены, ремонта и технического обслуживания промышленного оборудования. Точная маркировка товара — Инкрементный энкодер E6B2-CWZ3E 10P/R - 2500P/R. Для правильного подбора необходимо сверить полное обозначение, конструктивное исполнение, габариты, способ крепления, разъёмы или схему подключения и рабочие параметры с документацией оборудования и оригинальной деталью. При сомнениях отправьте специалисту магазина фото маркировки и места установки.
