ACS-CP-D ACS510 / ACS550 / ACS355 / ACS350

Описание и технические характеристики частотных преобразователей ACS-CP-D для серий ACS510, ACS550, ACS355, ACS350

Общее описание

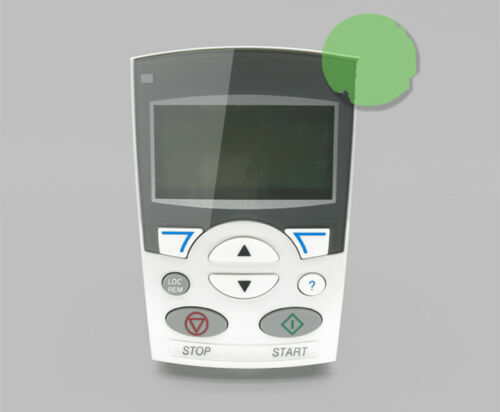

ACS-CP-D – это панель управления (Control Panel), предназначенная для частотных преобразователей серий ACS510, ACS550, ACS355 и ACS350 от ABB. Она обеспечивает удобное управление и настройку параметров привода, отображение текущих рабочих данных (ток, скорость, мощность, частота и др.), а также диагностику неисправностей.

Панель ACS-CP-D отличается простотой монтажа, надежностью и совместимостью с несколькими сериями приводов ABB.

Технические характеристики ACS-CP-D

| Параметр | Значение |
|--------------------------|-------------|
| Напряжение питания | 24 В постоянного тока (питание от привода) |
| Дисплей | ЖК-экран с подсветкой (4 строки, 20 символов) |
| Клавиши управления | 5 кнопок (навигация, ввод, сброс, запуск/останов) |
| Степень защиты | IP20 (зависит от модели привода) |
| Подключение | Разъем RJ45 (встроенный кабель) |
| Рабочая температура | от -10°C до +50°C |
| Влажность | до 95% (без конденсата) |
| Совместимость | ACS510, ACS550, ACS355, ACS350 |

Парт-номера и совместимые модели

Парт-номера ACS-CP-D

• 3AUA0000091360 (основной номер для ACS-CP-D)

Совместимые серии частотных преобразователей

1. ACS510 (до 160 кВт)
   • Модели: ACS510-01-xxxA-4, ACS510-03-xxxA-4
2. ACS550 (до 110 кВт)
   • Модели: ACS550-01-xxxA-4, ACS550-03-xxxA-4
3. ACS355 (до 22 кВт, компактные приводы)
   • Модели: ACS355-03E-xxxA-4
4. ACS350 (до 7,5 кВт, малые приводы)
   • Модели: ACS350-03E-xxxA-4

Функциональные возможности

• Локальное управление (запуск/остановка, изменение частоты)
• Отображение параметров (ток, напряжение, мощность, частота, ошибки)
• Программирование параметров (через меню)
• Диагностика неисправностей (коды ошибок, журнал событий)
• Сброс аварийных состояний

Применение

Панель ACS-CP-D используется в системах автоматизации, насосных и вентиляционных установках, конвейерах, крановом оборудовании и других приложениях, где требуется ручное управление и мониторинг работы частотного преобразователя.
