ACS800 FS450R12KE3 IGBT/AGDR-61C

Описание и технические характеристики IGBT-модуля ACS800 FS450R12KE3 / AGDR-61C

Общее описание

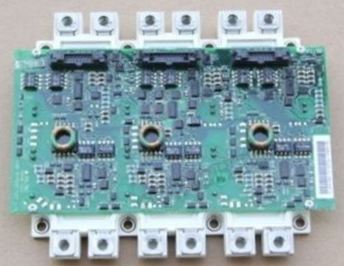

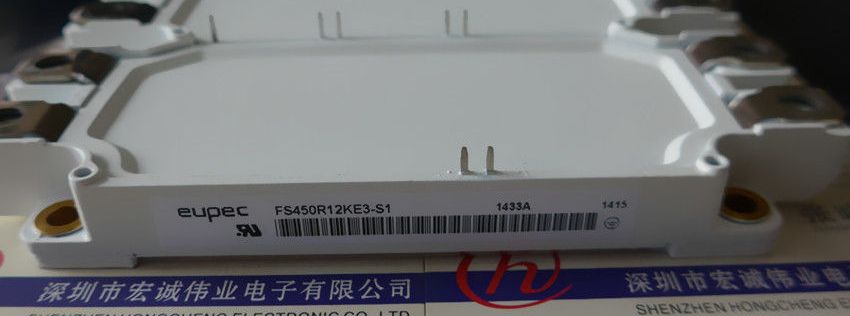

Модуль FS450R12KE3 (также известный как AGDR-61C) — это высоковольтный IGBT-модуль, разработанный компанией ABB для использования в промышленных частотных преобразователях серии ACS800. Он применяется в силовых инверторах, управляющих электродвигателями, и обеспечивает высокую надежность и эффективность в тяжелых промышленных условиях.

Этот модуль содержит IGBT-транзисторы с диодами обратного хода и предназначен для работы в трехфазных преобразователях частоты.

Технические характеристики

| Параметр | Значение | |-------------------------|----------------------------------| | Тип модуля | IGBT с диодами обратного хода | | Напряжение коллектор-эмиттер (V_CES) | 1200 В | | Ток коллектора (I_C) | 450 А (номинальный) | | Максимальный импульсный ток (I_CM) | 900 А | | Мощность рассеивания (P_tot) | Зависит от условий охлаждения | | Тепловое сопротивление (R_th(j-c)) | ~0.05 °C/W | | Температура перехода (T_j) | -40°C до +150°C | | Входное управляющее напряжение (V_GE) | ±15 В (стандартное для драйверов) | | Корпус | Стандартный модуль (SEMIKRON/SKIIP) | | Вес | ~500-700 г (зависит от версии) |

Парт-номера и совместимые модели

Основные парт-номера:

• ABB: FS450R12KE3, AGDR-61C
• Производитель модуля: Возможно, SEMIKRON или Infineon (аналогичные SKiiP или PrimePACK)

Совместимые модели преобразователей частоты:

• ABB ACS800:
  • ACS800-04-0450-3
  • ACS800-04-0600-3 (при параллельном подключении модулей)
  • Другие модели серии ACS800 с номинальным током 450–600 А

Возможные аналоги (требуется проверка параметров):

• Infineon: FZ750R12KE3
• SEMIKRON: SK450GD066 (аналогичный по параметрам)
• Mitsubishi: CM450DY-12S

Применение и особенности

• Используется в промышленных частотных преобразователях для управления асинхронными двигателями.
• Подходит для тяжелых условий эксплуатации (металлургия, горнодобывающая промышленность, насосы, вентиляторы).
• Требует эффективного охлаждения (радиаторы с принудительным обдувом или жидкостное охлаждение).
• Совместим с драйверами ABB (например, SDCS-IOB-1, SDCS-PIN-31).

Заключение

Модуль FS450R12KE3 (AGDR-61C) — это надежный IGBT-компонент для мощных преобразователей частоты ABB. При замене важно учитывать совместимость по напряжению, току и охлаждению.

Если вам нужны дополнительные данные (например, схема подключения или параметры драйвера), уточните запрос.
