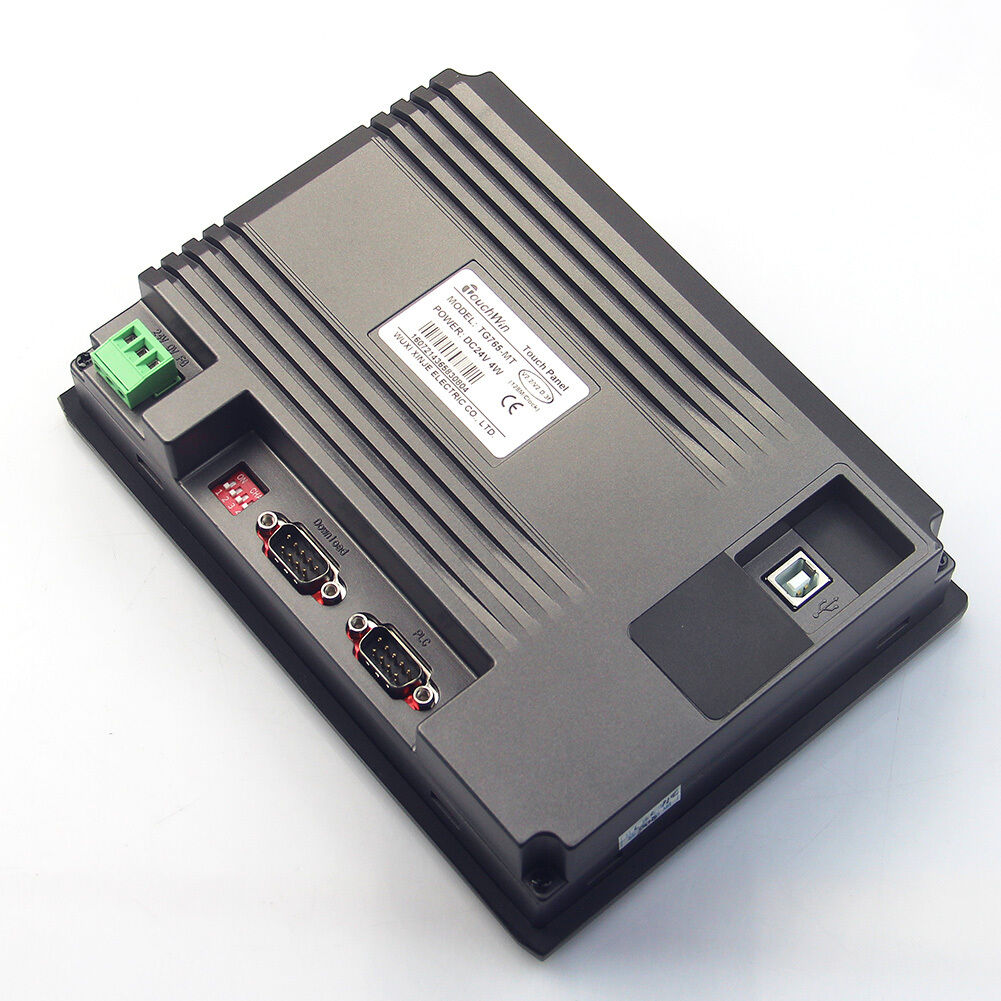

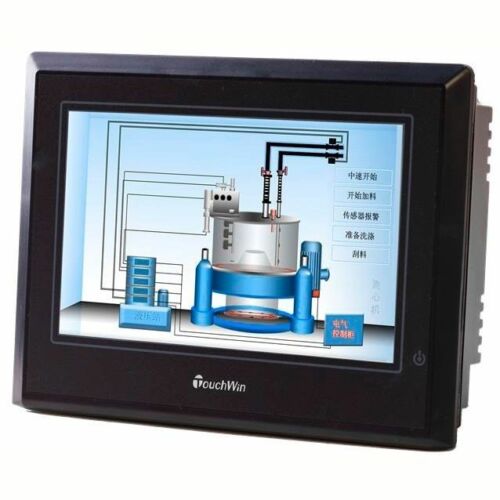

Панель оператора Xinje TG765-MT

Описание панели оператора Xinje TG765-MT

Xinje TG765-MT – это сенсорная панель оператора (HMI) с диагональю 7 дюймов, предназначенная для управления и визуализации промышленных процессов. Панель обладает высоким разрешением, удобным интерфейсом и широкими возможностями подключения к различным контроллерам.

Технические характеристики

| Параметр | Значение | |----------------------------|-----------------------------------------------------------------------------| | Тип дисплея | TFT LCD, сенсорный (резистивный) | | Диагональ экрана | 7 дюймов | | Разрешение | 800 × 480 пикселей | | Подсветка | LED, срок службы ≥ 50 000 часов | | Процессор | 32-битный RISC | | Память | 128 MB Flash, 64 MB RAM | | Интерфейсы связи | 1 × RS-232, 1 × RS-485 (изолированный), 1 × Ethernet (10/100 Mbps) | | Поддерживаемые протоколы | Modbus RTU/TCP, Xinje XC/XD/XP, Siemens S7-200/300/400, Mitsubishi FX/Q, Omron, Delta и др. | | USB-порт | 1 × USB 2.0 (для загрузки проектов и обновления ПО) | | Рабочая температура | от 0°C до +50°C | | Влажность | 10% – 90% (без конденсата) | | Защита | IP65 (лицевая панель) | | Напряжение питания | 24 В DC (±15%) | | Потребляемая мощность | ≤ 15 Вт | | Габариты (В×Ш×Г) | 200 × 146 × 48 мм | | Крепление | Панельное (встраиваемое) |

Парт-номера и совместимые модели

Парт-номера:

• TG765-MT (базовая модель)
• TG765-MT-ETH (с Ethernet)

Совместимые контроллеры:

• Xinje: XC/XD/XP серии
• Siemens: S7-200, S7-300, S7-400 (через Modbus или драйверы)
• Mitsubishi: FX (1N/2N/3U/5U), Q/L серии
• Delta: DVP-ES/EX/EH, AS/SS серии
• Omron: CP1, CJ/CS серии
• Schneider: Modicon M221, M241
• Keyence: KV-1000/3000

Программное обеспечение

Для разработки интерфейсов используется Xinje HMIworks (бесплатное ПО), поддерживающее анимацию, графики, тревоги и многоязыковые проекты.

Применение

• Управление станками ЧПУ
• Мониторинг производственных линий
• Автоматизация зданий
• Системы управления насосами и вентиляцией

Панель Xinje TG765-MT сочетает надежность, простоту интеграции и доступную цену, что делает ее популярной в промышленной автоматизации.
