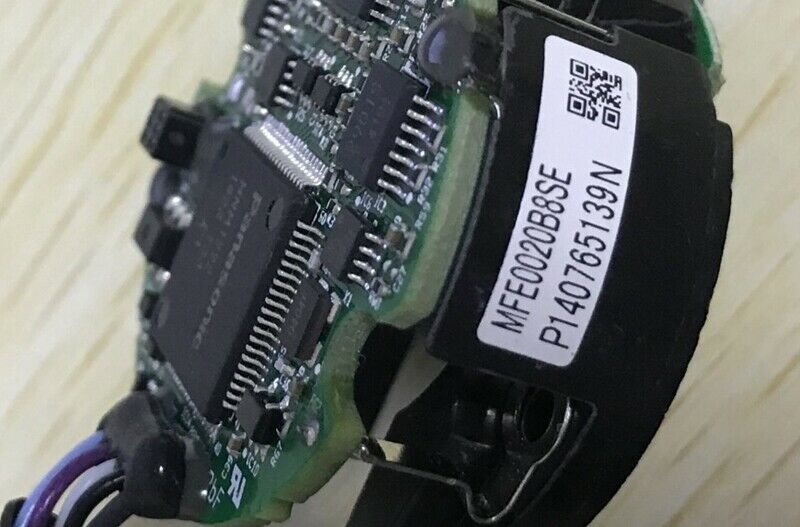

Кодировщик Panasonic MFE0020B8SE

Кодировщик Panasonic MFE0020B8SE

Описание

Кодировщик Panasonic MFE0020B8SE – это высокоточный инкрементальный энкодер с оптическим датчиком, предназначенный для измерения скорости и положения вала в различных промышленных и робототехнических системах. Он отличается надежностью, компактными размерами и высокой устойчивостью к помехам.

Технические характеристики

| Параметр | Значение | |----------|----------| | Тип энкодера | Инкрементальный (оптический) | | Разрешение | 1000 импульсов на оборот (PPR) | | Выходной сигнал | Линейный дифференциальный (RS-422), 2-фазный (A, B) | | Напряжение питания | 5 В ±5% | | Потребляемый ток | ≤ 80 мА | | Макс. скорость вращения | 6000 об/мин | | Механическая нагрузка | Радиальная ≤ 10 Н, Осевая ≤ 5 Н | | Рабочая температура | -10°C до +70°C | | Степень защиты | IP50 | | Тип вала | Полый вал (D-образный) | | Диаметр вала | 8 мм | | Крепление | Фланец с 4 отверстиями M3 | | Вес | ~150 г |

Парт-номера и совместимые модели

Аналоги и совместимые модели:

• Panasonic MFE0020B8SD (аналог с другим выходным сигналом)
• Panasonic MFE0020B8SF (версия с иным разрешением)
• Panasonic MFE0010B8SE (500 PPR)
• Omron E6B2-CWZ6C (1000 PPR, совместимый по характеристикам)
• Autonics E50S8-1000-3-T-1 (альтернативный аналог)

Совместимость с приводами и контроллерами:

• Сервоприводы Panasonic MINAS A6, A5, A4
• Контроллеры Panasonic FP, FPΣ
• Промышленные ПЛК Omron, Mitsubishi, Siemens (через интерфейсные модули)

Применение

• Робототехника и автоматизированные системы
• Токарные и фрезерные станки с ЧПУ
• Текстильное и упаковочное оборудование
• Системы позиционирования и измерения

Если вам нужна дополнительная информация или уточнение совместимости с конкретным оборудованием, уточните модель контроллера или привода.
