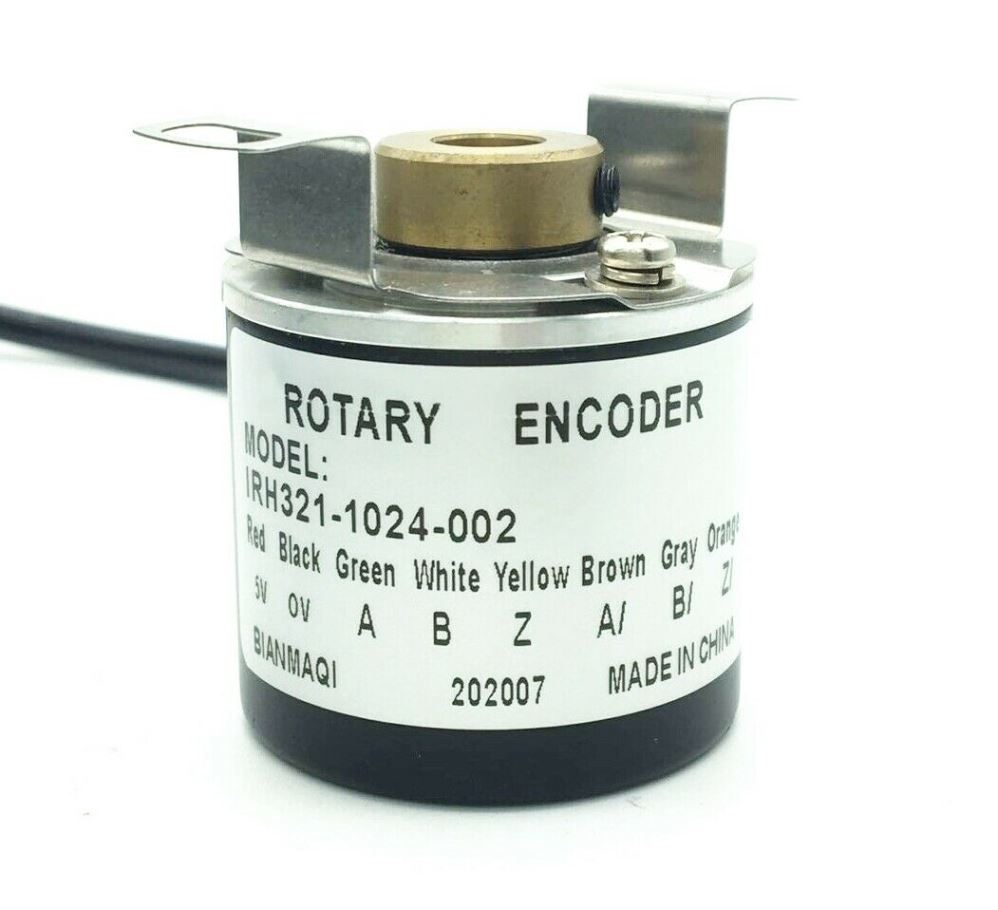

Энкодер IRH321-1024-002

Описание энкодера IRH321-1024-002

IRH321-1024-002 – это инкрементальный оптический энкодер с разрешением 1024 импульса на оборот (PPR), предназначенный для высокоточного измерения угла поворота, скорости и направления вращения вала.

Энкодер построен на основе оптической технологии, обеспечивающей стабильную работу в условиях вибрации и запыленности. Корпус выполнен из прочного материала, защищающего внутренние компоненты от механических повреждений.

Технические характеристики

| Параметр | Значение | |----------------------------|----------------------------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 1024 PPR (импульсов на оборот) | | Выходной сигнал | Линейный (A, B, Z) или HTL (опционально) | | Напряжение питания | 5 В DC (±5%), 12-24 В DC (в зависимости от модификации) | | Макс. скорость вращения | 6000 об/мин | | Защита | IP50 (стандарт), IP64 (опционально) | | Рабочая температура | -10°C до +70°C | | Тип вала | Полый вал (6 мм, 8 мм или 10 мм) | | Механическая нагрузка | Радиальная: ≤30 N, Осевая: ≤20 N | | Подключение | Разъем M12 или кабельный вывод | | Материал корпуса | Алюминий / Пластик |

Совместимые модели и аналоги

Парт-номера и аналоги IRH321-1024-002:

• Оригинальные замены:

  • IRH321-1024-001 (аналог с другим разъемом)
  • IRH321-1024-003 (версия с IP64)
  • IRH321-1024-005 (с выходом HTL)

• Совместимые модели других производителей:

  • Autonics – E50S8-1024-3-T-24
  • Omron – E6B2-CWZ6C 1024P/R
  • Encoder Products Company (EPC) – 25S-1024-SB
  • Baumer – HOG 10 1024 0010
  • Sick – DFS60A-S1PA1024

Применяемые в системах:

• Промышленные станки (ЧПУ, токарные, фрезерные)
• Робототехника и сервоприводы
• Конвейерные линии
• Упаковочное оборудование
• Медицинские устройства

Если вам нужна дополнительная информация по подключению или точные аналоги для конкретного оборудования, уточните модель контроллера или привода, с которым планируется использование.

Энкодер IRH321-1024-002 предназначен для замены, ремонта и технического обслуживания промышленного оборудования. Точная маркировка товара — Энкодер IRH321-1024-002. Для правильного подбора необходимо сверить полное обозначение, конструктивное исполнение, габариты, способ крепления, разъёмы или схему подключения и рабочие параметры с документацией оборудования и оригинальной деталью. При сомнениях отправьте специалисту магазина фото маркировки и места установки.
