Semiconductor FSBB15CH60

Описание FSBB15CH60

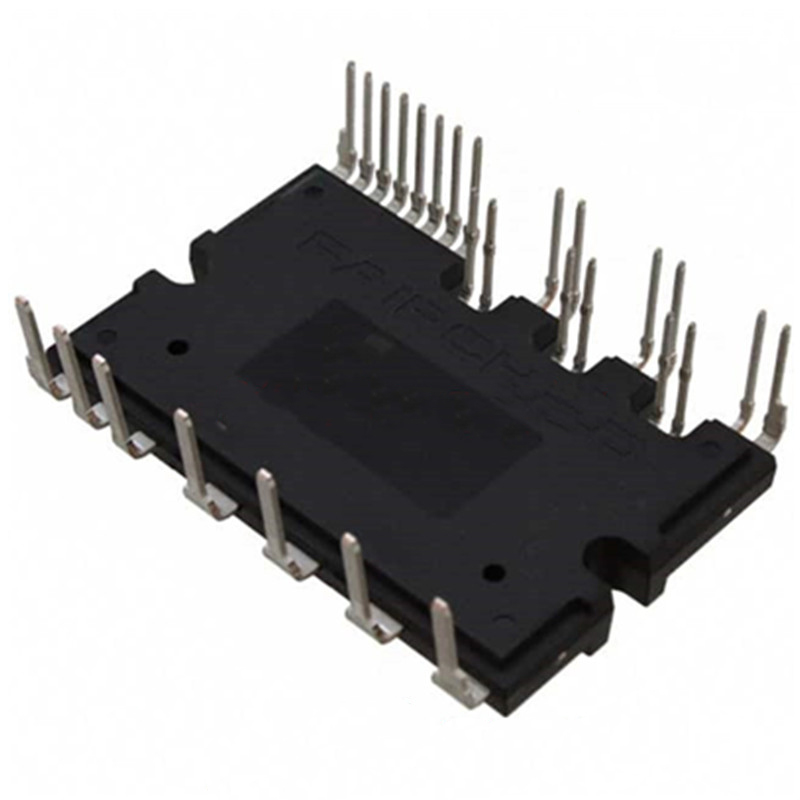

FSBB15CH60 – это интеллектуальный силовой модуль (IPM) от Fairchild Semiconductor (ныне часть ON Semiconductor), предназначенный для управления трёхфазными бесколлекторными двигателями (BLDC) и другими мощными инверторными приложениями. Модуль объединяет в себе IGBT-транзисторы с драйверами, защитные цепи и терминал для подключения к микроконтроллеру.

Основные области применения:

• Промышленные приводы
• Бытовые электроприборы (стиральные машины, кондиционеры)
• Автомобильные системы (электромобили, компрессоры)

Технические характеристики

Основные параметры

• Напряжение коллектор-эмиттер (V_CES): 600 В
• Ток коллектора (I_C): 15 А (при 25°C)
• Максимальный выходной ток (I_O): 15 A (пиковый – до 30 A)
• Встроенные диоды: Быстрые восстановительные (FRD)
• Тип транзисторов: IGBT с низкими потерями

Управление и защита

• Встроенные драйверы: Да (с гальванической развязкой)
• Защита от:
  • Перегрузки по току (OCP)
  • Короткого замыкания (SCP)
  • Перегрева (OTP)
  • Обрыва питания (UVLO)
• Логический интерфейс: 3.3 В / 5 В (совместимость с MCU)

Тепловые характеристики

• Температура хранения: -40°C до +125°C
• Рабочая температура (T_j): -20°C до +150°C
• Тепловое сопротивление (R_th(j-c)): 1.25°C/Вт

Корпус и монтаж

• Тип корпуса: DIP-25 (изолированный)
• Охлаждение: Требуется радиатор

Парт-номера и аналоги

Прямые аналоги от Fairchild/ON Semiconductor

• FSBB20CH60 (20 A, 600 В)
• FSBB30CH60 (30 A, 600 В)
• FSBB15CH60F (версия с улучшенными характеристиками)

Совместимые аналоги от других производителей

• Mitsubishi: PM15CL1A060 (15 A, 600 В)
• Infineon: CIPOS™ IM323-L6G (16 A, 600 В)
• STMicroelectronics: SLLIMM™ (STGIPL14K60)

Примечания

• Для работы требуется внешний ШИМ-контроллер.
• Рекомендуется использовать с RC-снабберами для снижения EMI.
• Подробные данные – в даташите ON Semiconductor FSBB15CH60.
